一、说明：

X射线机焦点尺寸与成像的清晰度有关，因此狭缝法测量X射线机的焦点有非常重要的意义。X射线管焦点以微小焦点为主，使用胶片法进行测量是一种经典办法。

二、使用步骤：

1.在暗室中将胶片放入X射线暗盒。

2.打开X射线机，调到拍片状态。

3.设置管电压，管电流，及曝光时间。不用增感屏时，推荐曝光条件：75Kv，400mS，400mA；使用增感屏时，推荐曝光条件：75Kv，20mS，100mA

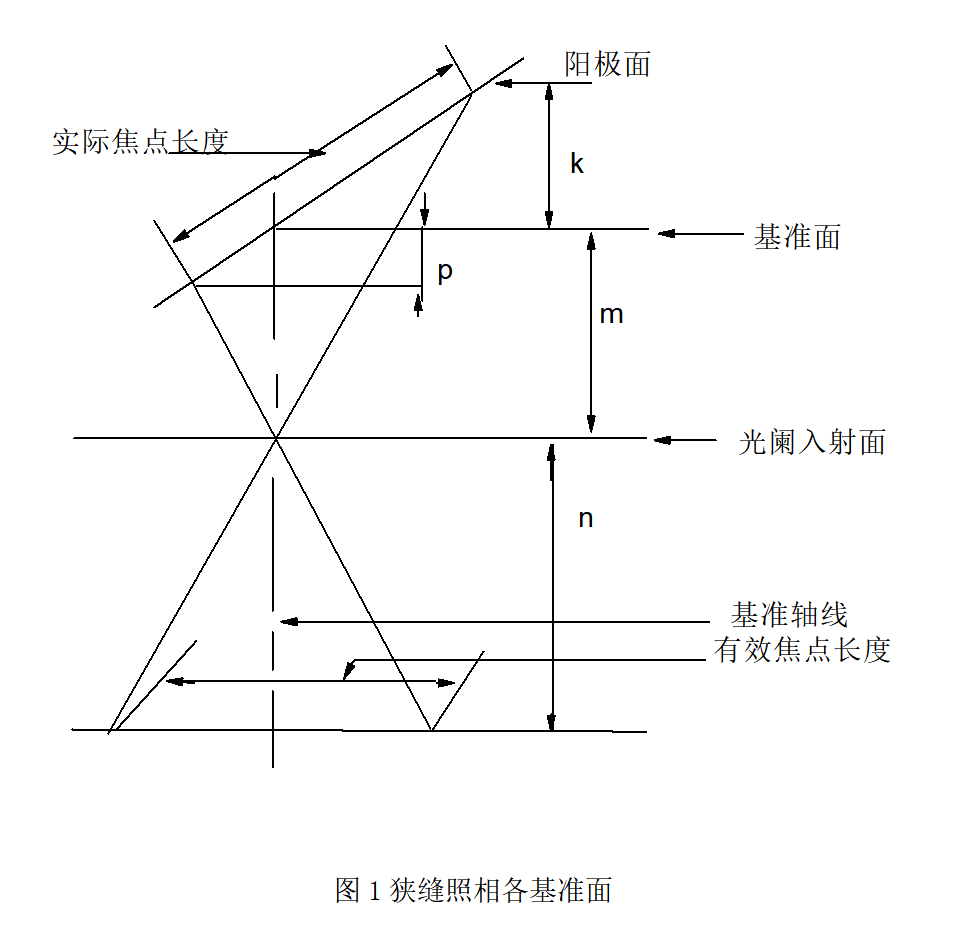

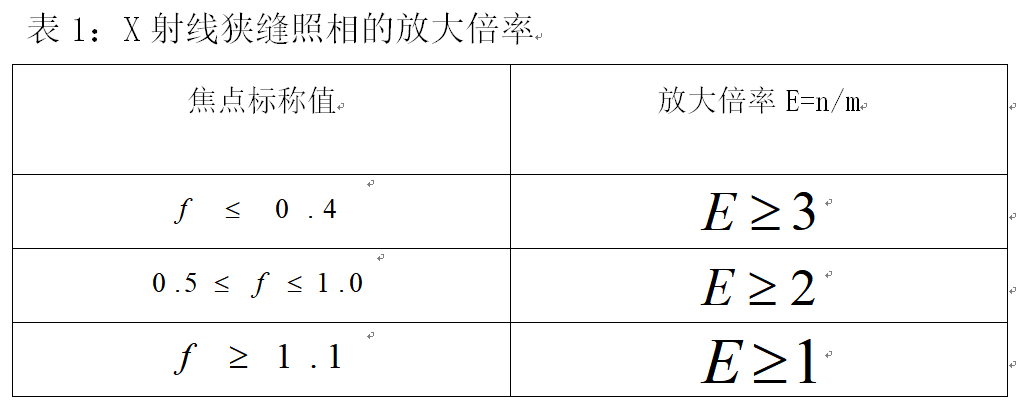

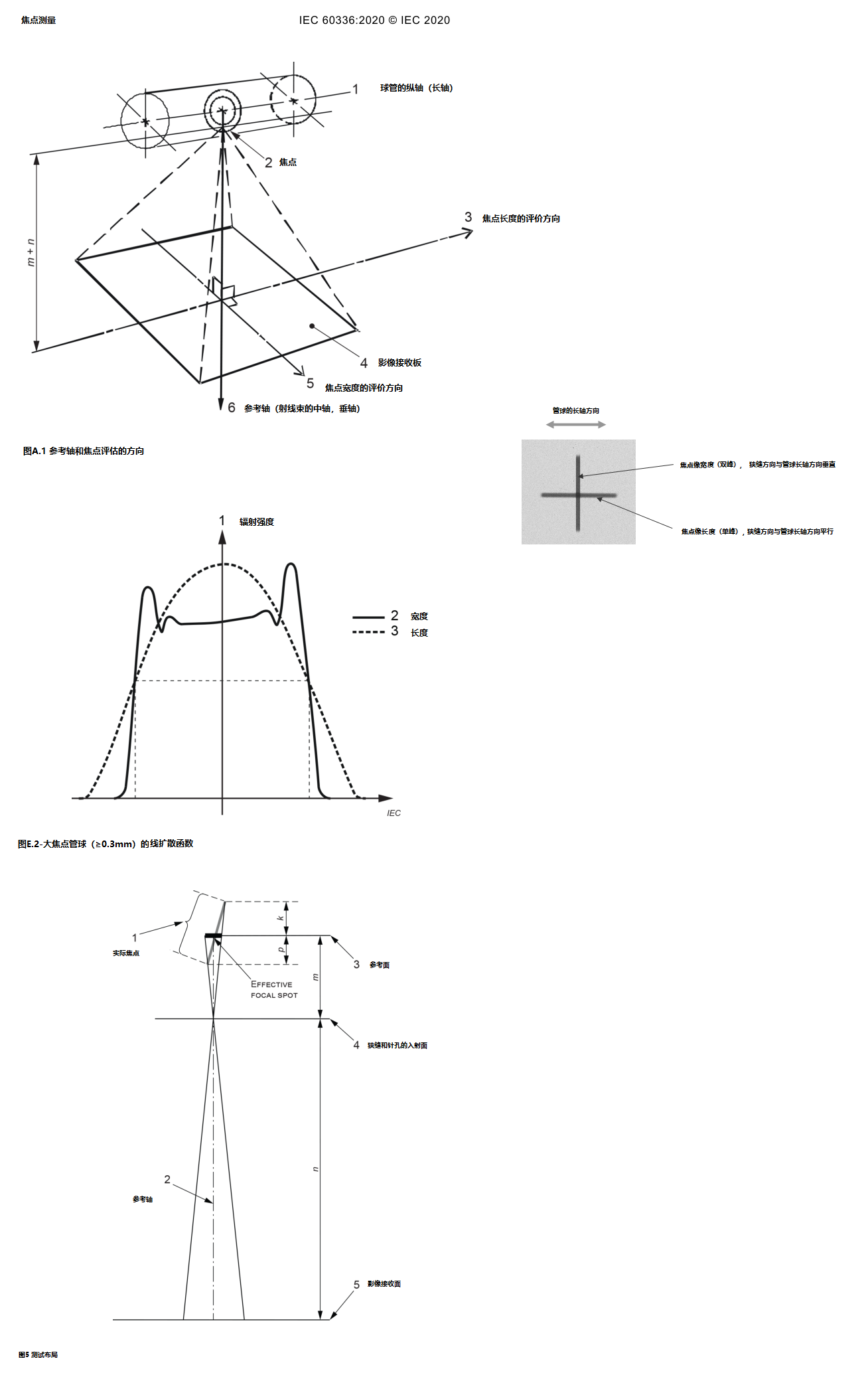

4.根据放大倍率来调整高度，如图1放大倍率K=n/m。放大倍率的选择根据表1。

使用大焦点照射时，焦点标称值为2.0（焦点尺寸2.60x3.70mm），建议使用放大倍率为1；使用小焦点照射时，焦点标称值1.0（焦点尺寸1.40x2.00mm）,建议使用放大倍率 为2。

5.将狭缝放置在X射线机照射野十字叉丝的中央。

6.进行准直，使图1中的基准面、阑入射面及胶片所在平面平行。

7.进行照射。之后将狭缝旋转90度，调整或者更换胶片再进行照射。

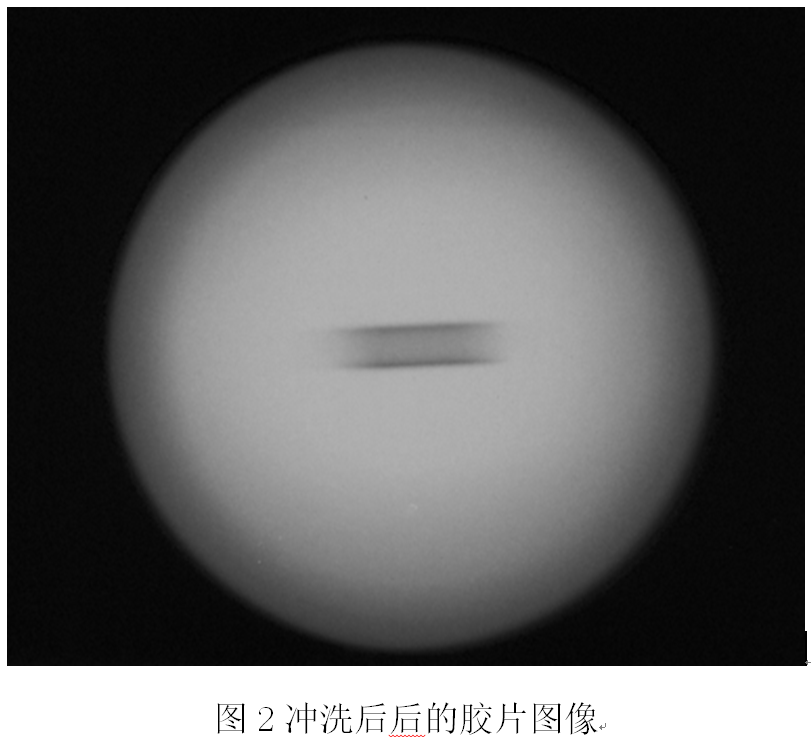

8.在暗室冲洗胶片，晾干后将图像扫描，扫描后图像如图2。

9．图像处理：

1）焦点尺寸：

      F=m/n .L

      注：L分别为两个方向胶片图像的宽度

2）更为精确的算法：

A.灰度值刻度，改变管电压、光电流及曝光时间，进行刻度。

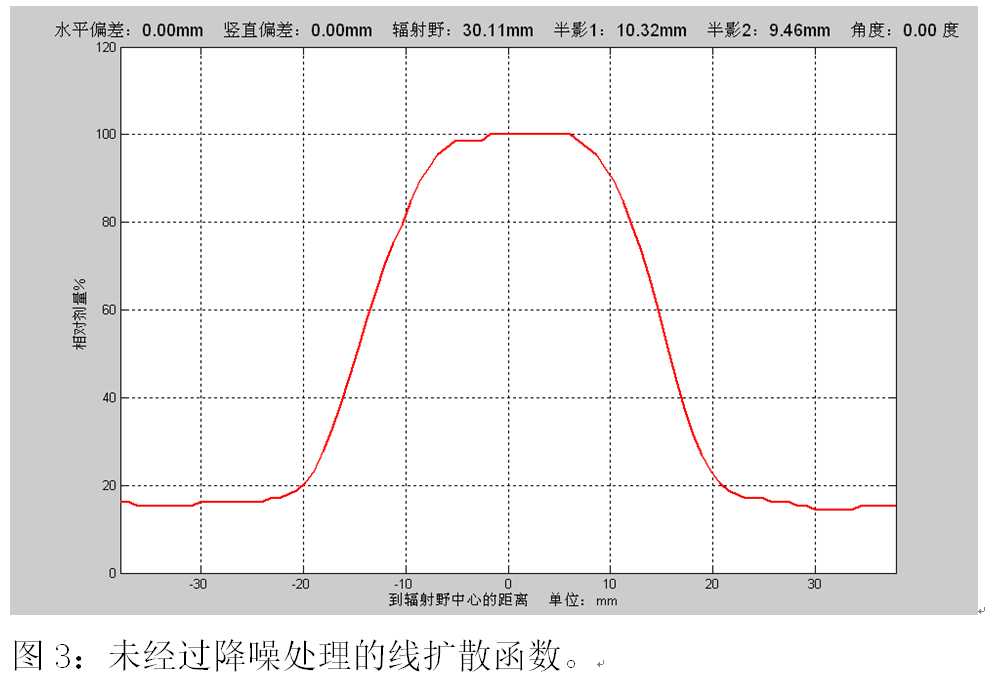

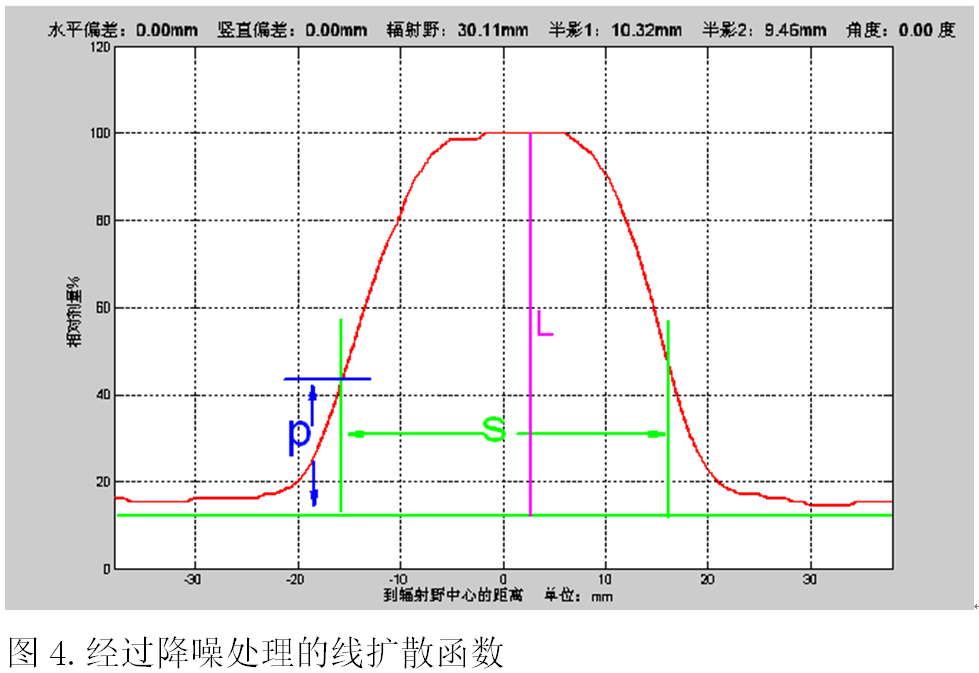

B.采用低通滤波进行去噪处理。如3，未经过降噪处理时，图2中影像空白处的灰度值不为零，而是灰度值最大值的18%左右，与《中华人民共和国医药行业标准IEC 60336》（后简称标准）不符，因此，可以通过选取空白处的多个像素取平均，作为图像的本底扣除，就得到图4（示意图）。根据《标准》上线扩散函数15%峰值的宽度，即P/L=15%,得到S值，然后除以放大倍率K即可得到焦点的实际尺寸。



三、注意事项：

1. 在放置狭缝时，狭缝放置的位置要处在中心，狭缝所在平面与基准面平行。

2.在照射前后，要保证暗盒没有缝隙，最好用黑色包装袋封装。

3.X射线机基准面保持水平。

4.冲洗胶片时显影时间至少3mins，而定影时间至少5mins。

5.胶片晾干后扫描过程中，注意不要檫到，若檫到影像区域，会对影像的灰度值有很大影响。

四、经验小说明：

1、我们把狭缝相机当星卡一样看待，只不过狭缝开口小的一面要面对焦点。
2、如果用支架将狭缝相机放置在焦点到胶片垂直距离的正中间，也就是焦点到狭缝入射面距离等于狭缝入射面到胶片的距离，放大倍率即是2倍。

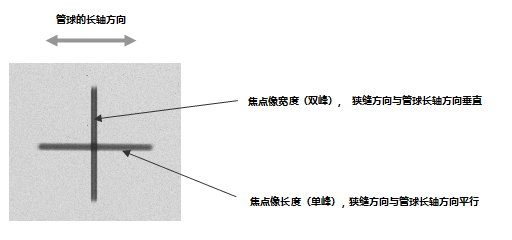

3、狭缝相机也可直接贴在出线窗口，主意狭缝长度方向与球管轴线平行或垂直（要分别测两个方向的焦点尺寸）。
4、曝光后测量胶片中心光密度和狭缝垂直方向的分布，测出80%和20%之间的距离，这个就是等效焦点尺寸。
5、光密度测量理论上可以用光密度计测量，但是光密度计探头几何尺寸过大，因此应该用专用扫描仪和分析软件，才能准确算出结果。

6、要把图片狭缝中心点的密度求出来，然后沿狭缝轴向两边，求出密度的变化范围，边沿由于散射的影响，有个尖峰，不管它。如果放大倍数是1:1，也可以读取狭缝上近似胶片上宽度，作为焦点尺寸，由于边沿光密度变化比较陡峭，测量结果误差大一点。

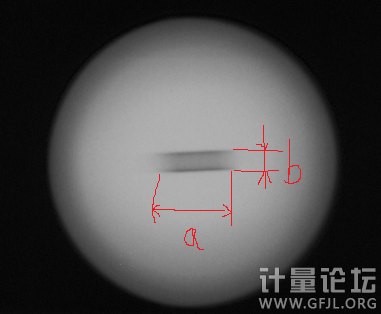

举例：如果图中M:N放大倍数1:1，b就可以看着是近似等效焦点尺寸。假如上图所示，测出来的b=12mm，a=30mm,放大倍率为2， 则结果是多少呢

其实和星卡法一样，除以放大倍率就可以了，不过该方法放大倍率不能过大，建议不超过2. 如果放大倍率是2，你测出来的b=12mm，自然等效焦点在这个方向上就是12/2=6mm，

估计的不确定度有10%左右。用软件的话，可以测到0.01毫米以下。

7、打印片子的时候不能有缩放，要按1比1打印出来，
8、其放大倍率怎么来获得？

因为K/P两值和基准面好象不好确定，同时IP板到外壳也有一点距离

放大倍率的确定有个最简单的办法，就是测量胶片上狭缝相机的外尺寸，除以它的实际尺寸（都测直径就可以了），就得到放大倍率了。不过强调一下，这种方法是个近试方法，误差大一些。
