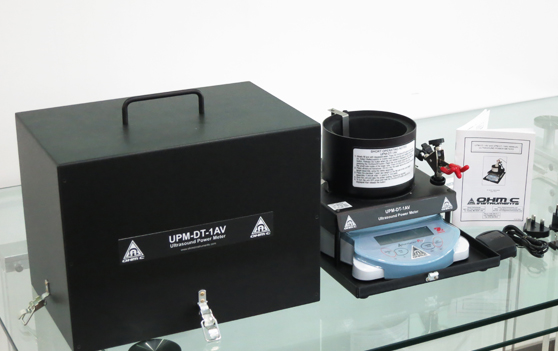

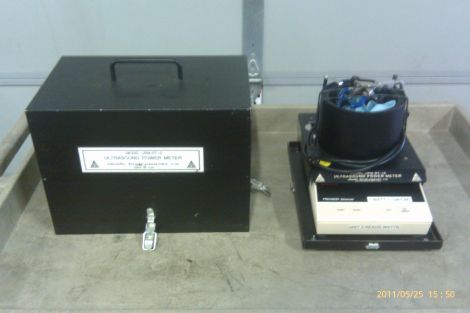

UPM-DT-1型 毫瓦级超声功率测量仪(100199)


产品型号:

100199

标  准:

JJG 639-1998(2005) 医用超声诊断仪超声源检定规程

JJG 665-2004 毫瓦级超声功率计检定规程

符合FDA、JCAHO、AAMI及AIUM推荐的测试准则,其精度可以向NIST溯源


应用范围:

UPM-DT-1 & 10是用来对诊断及治疗超声探头进行功率输出测量的精密瓦特计。 UPM-DT系列自1977年以来已经用于世界各地,符合FDA、JCAHO、AAMI及AIUM推荐的测试准则。测试精度可以向NIST做计量溯源。

操作原理:

测量超声功率的可靠性及重复性的方法之一为辐射力天平测试法(radiant force method)。将被测探头放置到一个位于水介质中的45°的空气支持的锥形靶上,锥形靶连接到一个可以达到0.1毫克分辨率的精密天平上。当声能量作用到锥体时,作用到天平上测压元件的合力直接与总的辐射能量成比例关系。测试罐衬有声音吸收橡胶已防止功率反射。天平可以直接将毫克量值转换为瓦特读数,分辨率为:UPM-DT-1型号0.002瓦,UPM-DT-10型号0.01瓦。校验UPM-DT系列产品,可以通过在锥形靶臂上放置一个校准砝码来完成(一个1克的砝码等于14.65瓦特)仪器在NIST备有一个可溯源的质量及超声标准,因此仪器可以定期进行再校准及换发新证。

校准超声探头的重要性:

测量超声功率水平非常重要,它可以确定实际的患者辐照(Patient exposure)并降低潜在危险。所有的诊断及治疗多普勒吉超声仪器都应该定期进行测试。典型的安全值可以由声场中最大强度值的点的瞬时强度(称为空间峰值瞬时平均SPTA)进行定义。FDA及AIUM提供了医疗应用时SPTA值标准。典型的SPTA值为,回声探测为10mW/cm2,多普勒仪器为100mW/cm2,治疗应用为3W/cm2。探头的瓦特密度(Watts/cm2)通过测量总的功率输出,除以探头有效截面积进行确定。手册中包含有一个用来对超声性能进行存档和报告的样式表格。

·           性能经过FDA及NIST(美国国家标准及技术研究院)测试,可以向中国计量科学研究院做溯源校准

·           高分辨率:2或10毫瓦。

·           测量范围到30瓦。

·           频率范围:1到10MHZ。

·           按连续及脉冲模式测量超声功率。

·           自动清零及稳定化。

·           数字显示及RS-232接口。


产品简介:

对诊断及治疗超声探头进行功率输出测量的精密瓦特计


技术参数:

技术规格



UPM DT-1

UPM DT-10

功率范围

0- 30 Watts

0- 30 Watts

分辨率

± 2 mW

±10 mW

最小可测量功率

2 mW

10 mW

显示灵敏度

0.001/0.01/0.1 Watt

0.01/0.1/1 Watt

精度

± 3% + 一位

± 3% + One Digit

清零方法

自动

自动

测量值平均

100

100

稳定化

2.5秒综合

2.5秒综合

最大称重能力

210克

600克

最大探头尺寸

3英寸直径

3英寸直径

探头操作频率

1-10MHz

1-10MHz

测试介质

脱气水

脱气水

电脑接口

RS-232,300-9600 Baud

RS-232,300-9600 Baud

缺省波特率

2400

2400

电源

12Vac,1 Amp

12Vac,1 Amp

EMI 等级

符合CE及FCC

符合CE及FCC

电气安全

符合UL及CSA

符合UL及CSA

尺寸

38cm长 x 25cm宽  x 28cm高

38cm长 x 25cm宽  x 28cm高

重量

10kg净重

10kg净重

携带箱

黑色阳极化铝合金

黑色阳极化铝合金





商品详情:

订货号100199: 2毫瓦级超声功率测量仪

标准配置包括:UPM-DT-1型 功率计测试容腔1只、定位夹组件1只、锥形测试靶组件1只、电源适配器1个、英文使用说明1份、手提箱1只


订货信息:


订货号 配置及描述 期货价 现货库存 订购数量 选择
100199 UPM-DT-1型 毫瓦级超声功率测量仪(100199) 0 1
