超声骨密度仪主要由超声波激励电路、超声波探头、数据采集和处理单元组成。工作时由探头发射出超声波信号,通过水或耦合剂穿过被测骨组织或经被测骨组织反射后,由接收探头接收信号,然后计算超声速度和宽带超声衰减。按照被测部位的不同,超声骨密度仪主要有桡骨型和跟骨型。

其他标准所涉体模均采用凝胶型仿组织材料；但由于跟骨的特殊性，超声骨密度仪专用体模系用聚氨酯橡胶制成，并依据被测机型的不同分为长方体形和四棱台形两种。

(1)KSG—1型(长方体形)

用于湿式(水浸式)超声骨密度仪，无耦合垫或带液囊式耦合垫的干式超声骨密度仪，检验其声速(SOS)、宽带超声衰减(BUA)测量准确度。整体呈长方体形，三个方向的尺寸分别为4cm,5cm,6cm。数量1件。

(2)KSG—2型(四棱台形)

用于采用斜面耦合垫的干式超声骨密度仪，检验其声速(SOS)、宽带超声衰减(BUA)测量准确度。整体呈四棱台形，底大顶小，侧面两平两斜，以斜面与被检设备的耦合垫耦合，角度与耦合垫互补。数量1件。

(3)KSG—4型(长方体形)

     整体呈长方体形，三个方向的尺寸分别为4cm,5cm,6cm。数量1件，标定稍低声速SOS

(4)KSG—5型(长方体形)

     整体呈长方体形，三个方向的尺寸分别为4cm,5cm,6cm。数量1件，标定更低声速SOS

用于桡骨型和跟骨型超声骨密度仪的声学参数校准

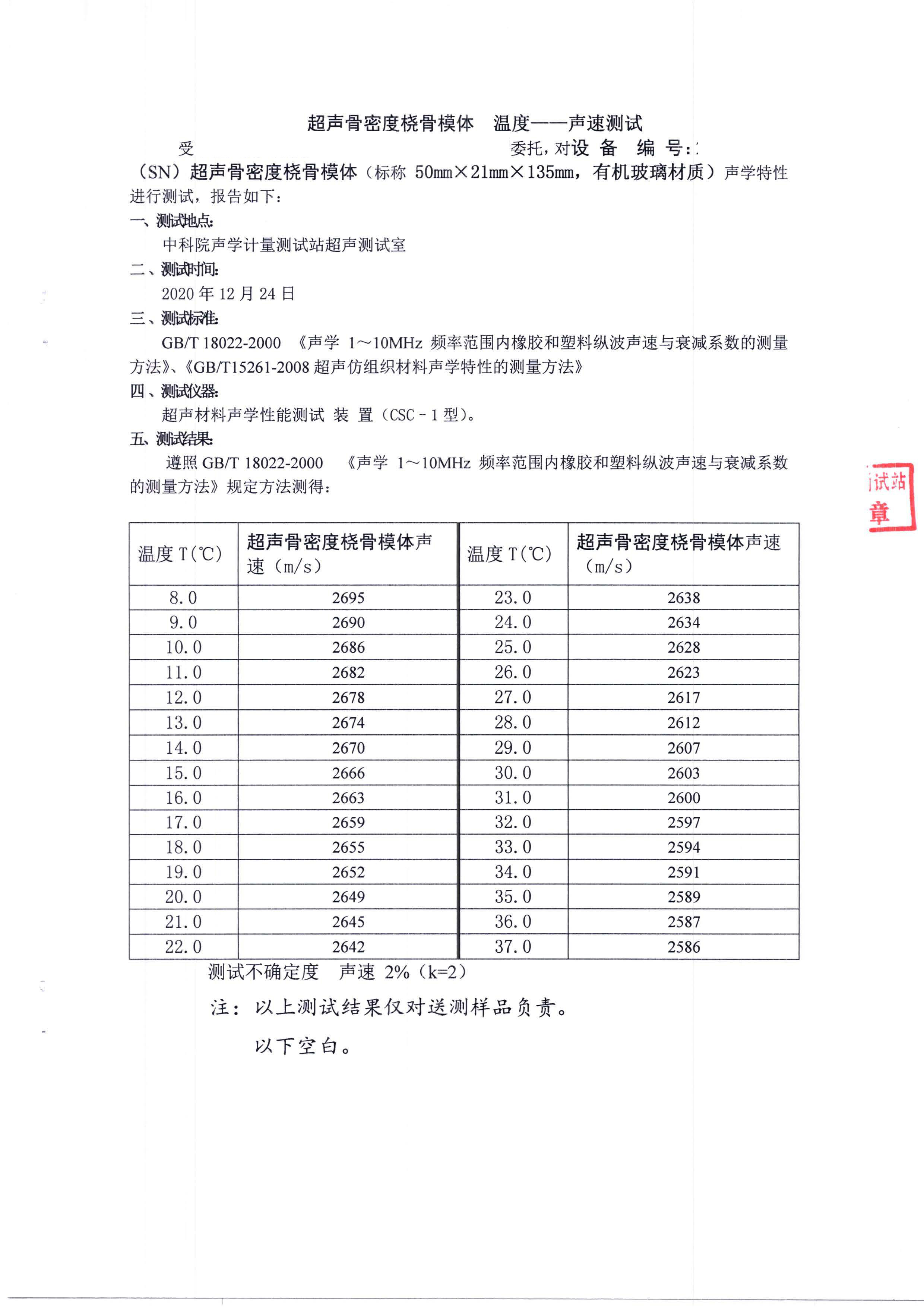

RB011型.桡骨模体

桡骨模体选用声速取值范围与桡骨类似的材料制成,其声速取值范围为:(2500~3000)m/s,形状为长方体型,要求材料密度均匀,表面做高抛光处理。

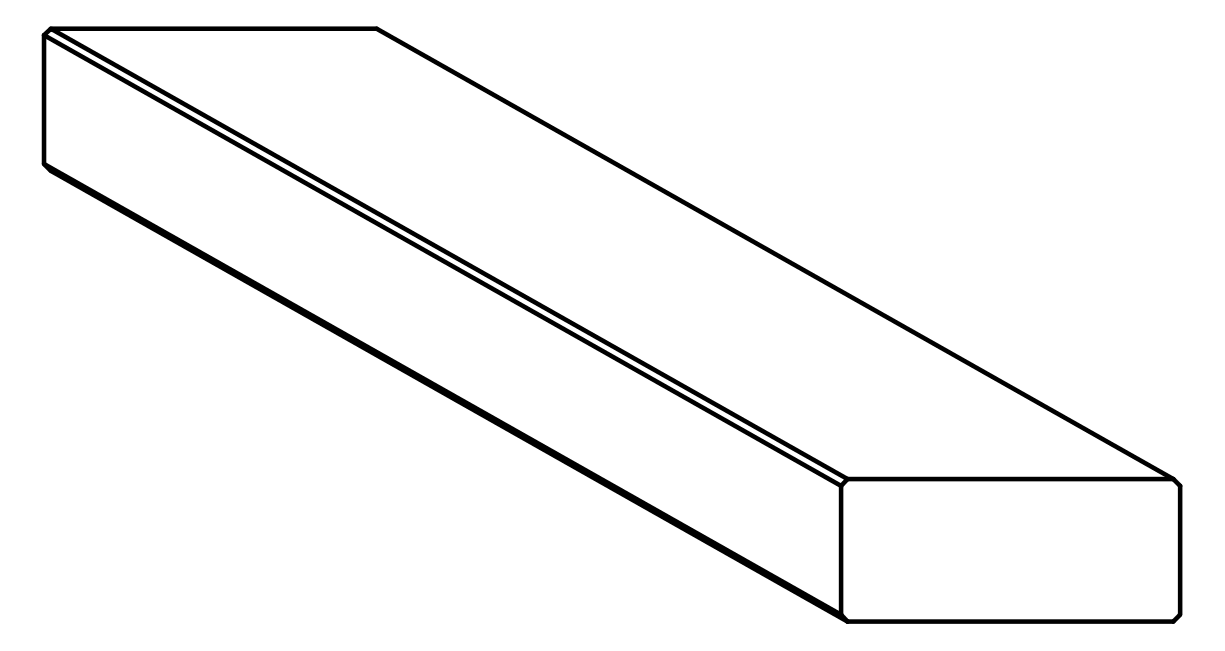

骨模体如图A.1所示，选用有机玻璃（PMMA）材质制成，其声速取值范围应与桡骨类似，形状为长方体型（长：135mm，宽：50mm，高：21mm）。PMMA密度为1.18g/cm³（密度误差不超过±1%），要求材料密度均匀，表面做高抛光处理，尺寸公差不超过±0.1mm。仅测量SOS。

                                图A.1桡骨模体示意图

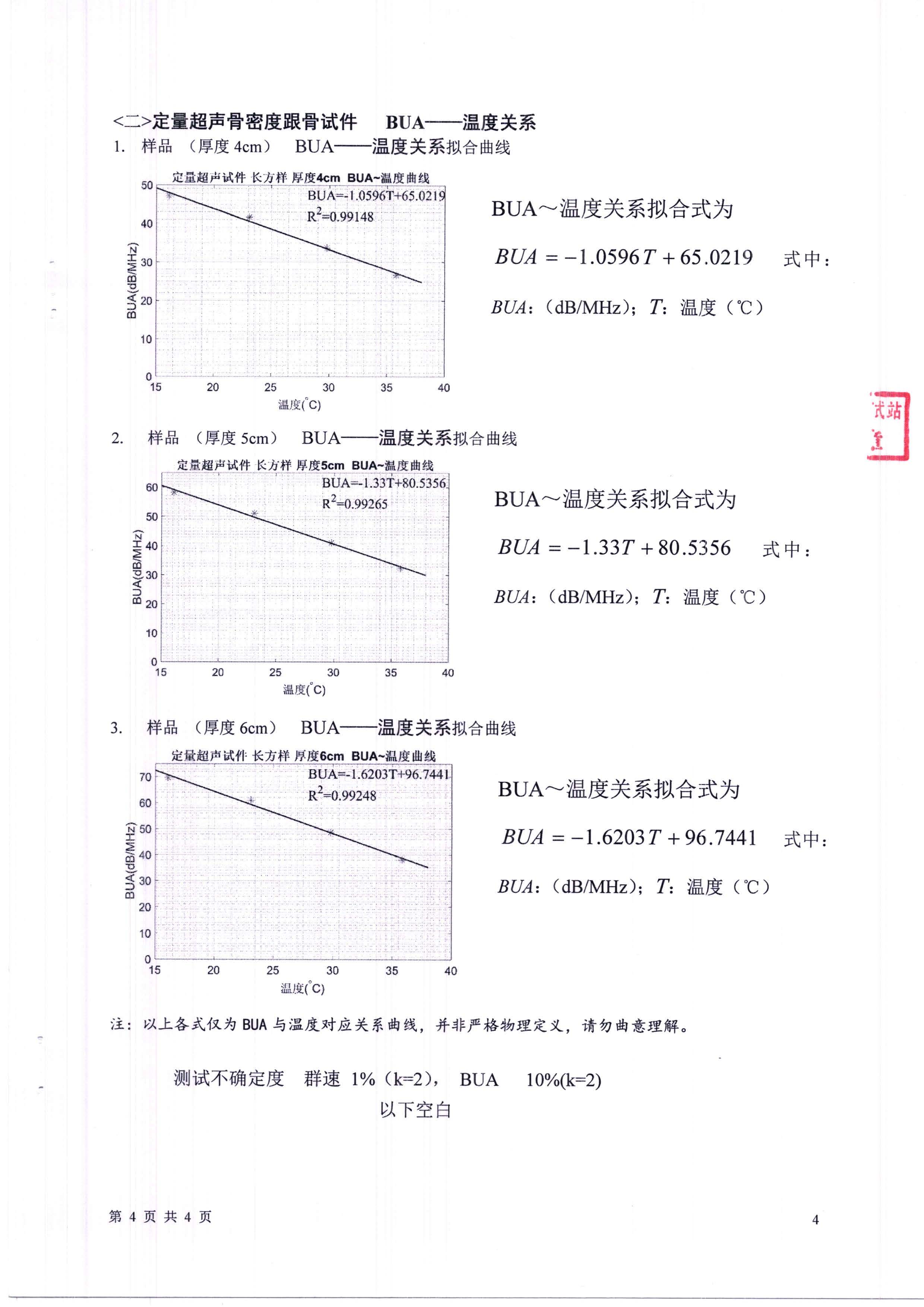

KSG-1型  跟骨模体

跟骨模体选用声衰减取值范围与跟骨类似的材料制成,声速取值范围为:(1400~1700)m/s,形状为长方体型。

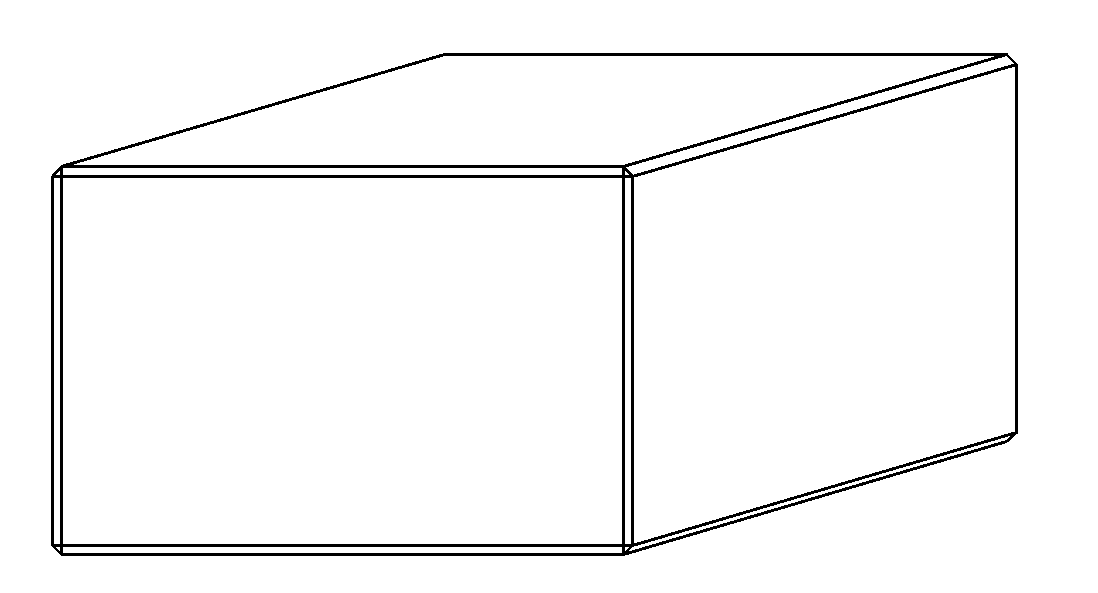

跟骨模体如图A.2所示，选用聚氨酯橡胶材料制成，其声速和声衰减系数取值范围应与跟骨类似，形状为长方体型（长：60mm，宽：50mm，高：40mm），尺寸公差不超过±0.1mm。测量SOS与BUA。

                   图A.2 跟骨模体示意图
