GB9706.1—2007 医用电气设备 第1部分：基本安全和基本性能的通用要求 8.5.5.1 防除颤应用部分 图9/10
GB10793 医用电气设备第2-25部分:心电图机安全专用要求 51.101.1 对除颤效应的防护
GB9706.26医用电气设备第2-26部分:脑电图机安全专用要求 17h 隔离中防除颤应用部分的试验
GB9706.25医用电气设备第2-27部分:心电监护设备安全专用要求 51.101.1（2） 对除颤效应的防护
YY 0668-2008 医用电气设备 第2-49 部分：多参数患者监 护设备安全专用要求 17h 隔离中防除颤应用部分的试验
YY 0783-2010 医用电气设备 第2-34部分有创血压监测设备的安全和基本性能的专用要求 51.101 除颤放电后的恢复时间

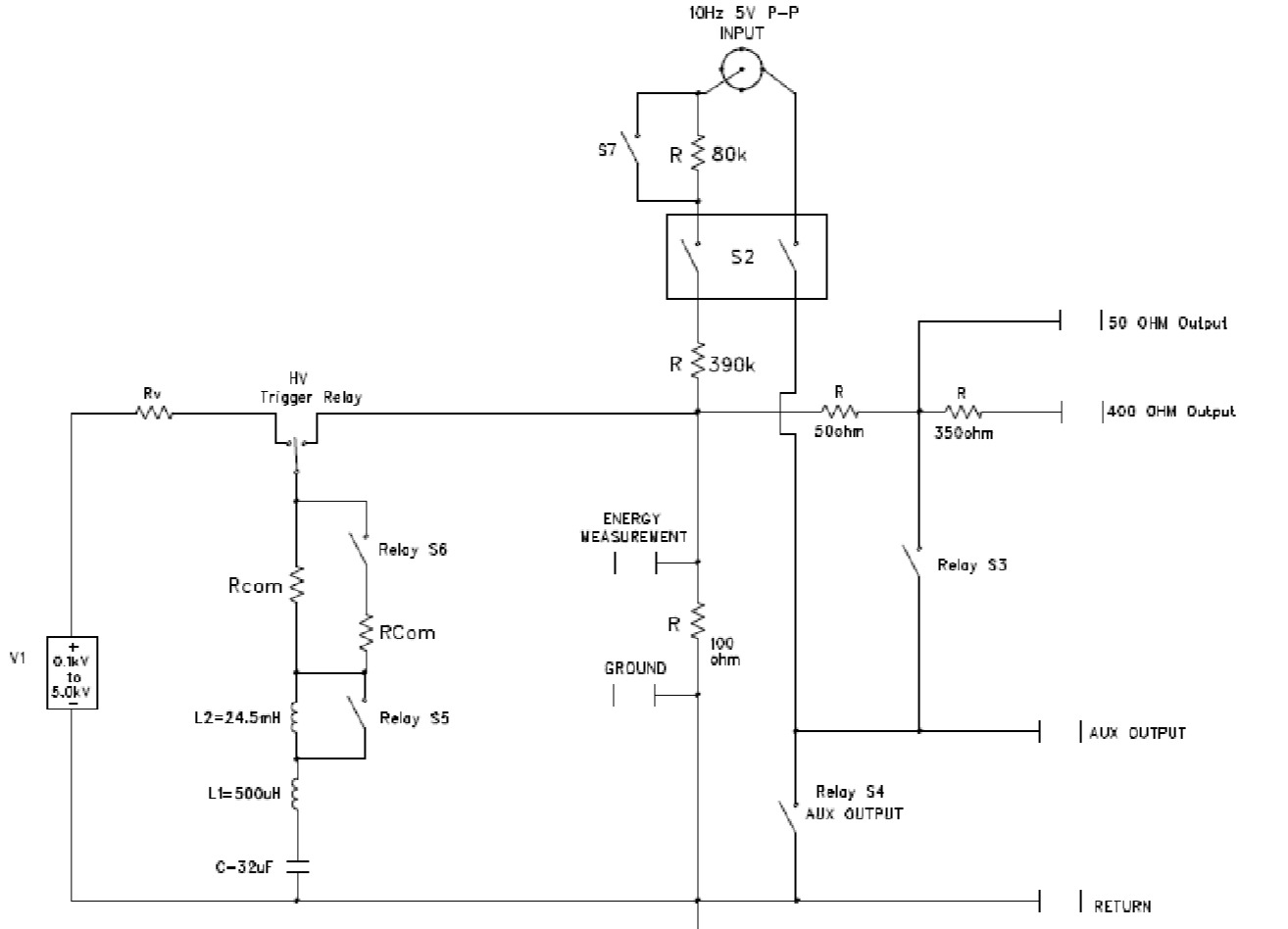

所有这些测试都使用相同的5000V信号源，但输出波形不同。包含各种测试所需的不同电路。更多显著的变化有：输出电压数位选定、直接读出焦耳数据、精确度上升、更快脉冲时间"20秒"，信号发生器电压上升，内置成功和失败的参考等。
产品特点：
1、GB10793-2000 医用电气设备 第2部分 心电图机安全专用要求
51.101.1 所有心电图机必须具备对除颤效应防护的功能
L=500uH，R=50Ω
2、GB 9706.26-2005 医用电气设备 第2-26部分脑电图机安全专用要求
17 隔离，17h）
L=500uH，R=50Ω
L=25mH，R=400Ω
3、GB 9706.25-2005_医用电气设备_第2-27部分：心电监护设备安全专用要求
17．101对心脏除颤器的放电效应的防护
51.101.1 所有心电图机必须具备对除颤效应防护的功能
L=500uH，R=50Ω
4、YY 0668-2008 医用电气设备 第2-49部分：多参数患者监护设备安全专用要求
17 隔离，17h）
L=25mH，R=400Ω
环境：
运行温度 15-28 ºC，相对湿度范围 0-90% 不凝结
通用：
尺寸 17” 宽 x 18” 高 x 17”深，重量 大约40磅
对监护仪等进行抗干扰测试、除颤效应防护测试 (共模，差模)和节能测试
充电电压：0 - 5100 V ±1%
主电容：32 uF ±5%
电感：500uH 和 25 mH ±5%
主电阻：100 Ω，50 Ω and 400 Ω ±1% 无感
电压控制：手动控制，通过旋转前面板的把手或USB控制
极性控制：正极和负极，通过USB交替控制
电压显示：4位 LED 显示
电压表分辨率：5V
电压表精确度：±1%
占空比：脉冲间隔20s，±1%100电阻档，可达70脉冲
脉冲间隔12s，+1%/-5% 100电阻档，连续运行
线性电压：120V AC，50/60Hz *可选不同的线性电压能量测试
- 仅工作时：25mH电感 (符合节能测试要求)
- 显示分辨率值：1 焦耳
- 重复性 ± 2 焦耳，（脉冲之间）
订货号100238： D5-PF 除颤效应分析仪套装
推荐配置：除颤效应测试器1台，MP220电压转换器，100欧外接跳线电阻1只，IEC 60601-2-34 血压测试电路1套，产品手册1份，黑色高压测试线2根，红色高压测试线3根，NIST可追溯校准报告1份。
选件：
SG：内置正弦波发生器20Vp-p (前面板可调)
GVAC：真空触发继电器 (20sec，占空比)
