超声多普勒流量模拟机是专门为了在仿真组织内模拟血流量的模体，可以使用在测量超声多普勒仪器的质量检测应用之中。常用的两个测试为灵敏度和速度准确性，除此之外还可以应用在其他几个测试，详情请察看相关附件。

模拟机包含一个仿真流量模体，一条模拟血管的超声配用导管斜插在模体之中。模体顶部和底部均设有扫描表面，提供不同深度和角度的应用需要。这样的设计充分发挥模体的灵活性来测试皮表扫描和深度腹腔血管的扫描的需求。

模体内部是填充着Zerdine®仿真组织凝胶，其特征:音速为1540m/s, 衰减为0.7dB/cm/MHz , 背景散射对比为模拟肝脏组织的数据。外壳是坚固耐用的ABS塑料增强使用寿命。用户如果又需要使用B 档质检功能的话，可以定制内加选件例如线条，灰度，无回音标靶等等。模体可以加选：

•极速为750毫升/分钟

•低速为0.04毫升/分钟

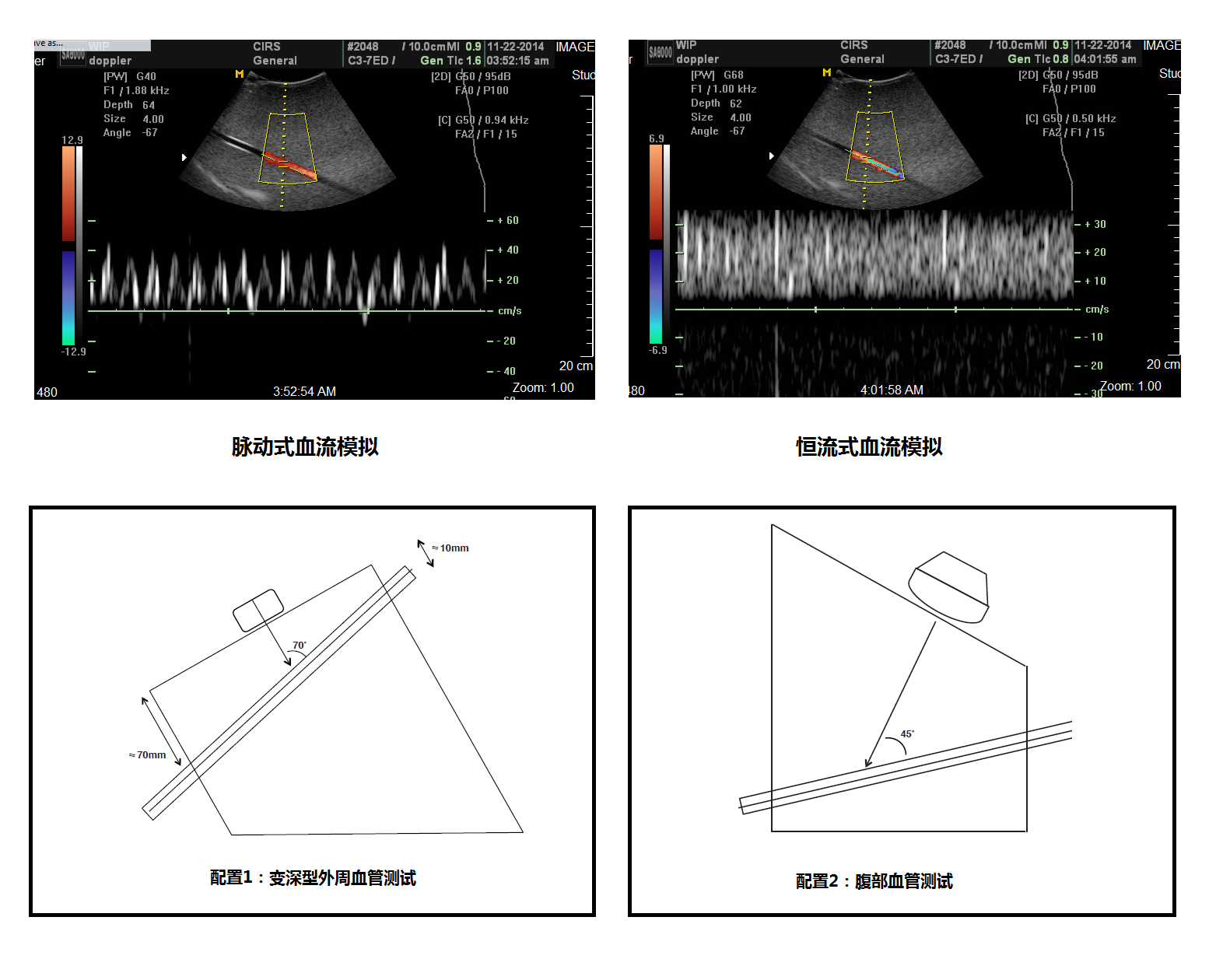

•脉冲流和均速流两种选择

•等效组织模体

•渐变深度，表层和腹腔血管模拟

•模拟仿真血浆

•整套设备完整摆放安置在硬箱中

该模拟器允许包括以下组件：

1）蠕动泵流量范围0.5 to 12.5 ml/s，衰减度0.7dB/cm/MHz，转换为流动速度2-70 cm/s.（流量上限为层流和脉冲流引起的平均流动速度的2到4倍）

2）储液罐预填充专用模仿血液,补充液可单独订购。

3）脉冲抑制器把蠕动泵的脉动流变成均匀的速度流。

4）配有红色/蓝色的快拆管路接头

5）坚硬的外盒安置整套设备在预先连接状态。

测试多普勒超声血流变扫描仪的灵敏度和速度准确性的工具

1.多普勒流量泵

转速速度:0.0168-372 RPM

泵血流速：0.035-775.2 毫升/分钟(用ID3/16"泵管条件下)

额定负载：24VDC@1A

2.模拟血液

3.组织等效模型

背景材料：Zerdine®仿真组织凝胶，其特征:音速为1540m/s, 衰减为0.7dB/cm/MHz ,

4.物理特性

尺寸：20 x 12.5 x 27.5 cm

泵管：ID 3/16",OD 1/4"

扫描窗：Saran层压膜　12.5 x 17.5 cm

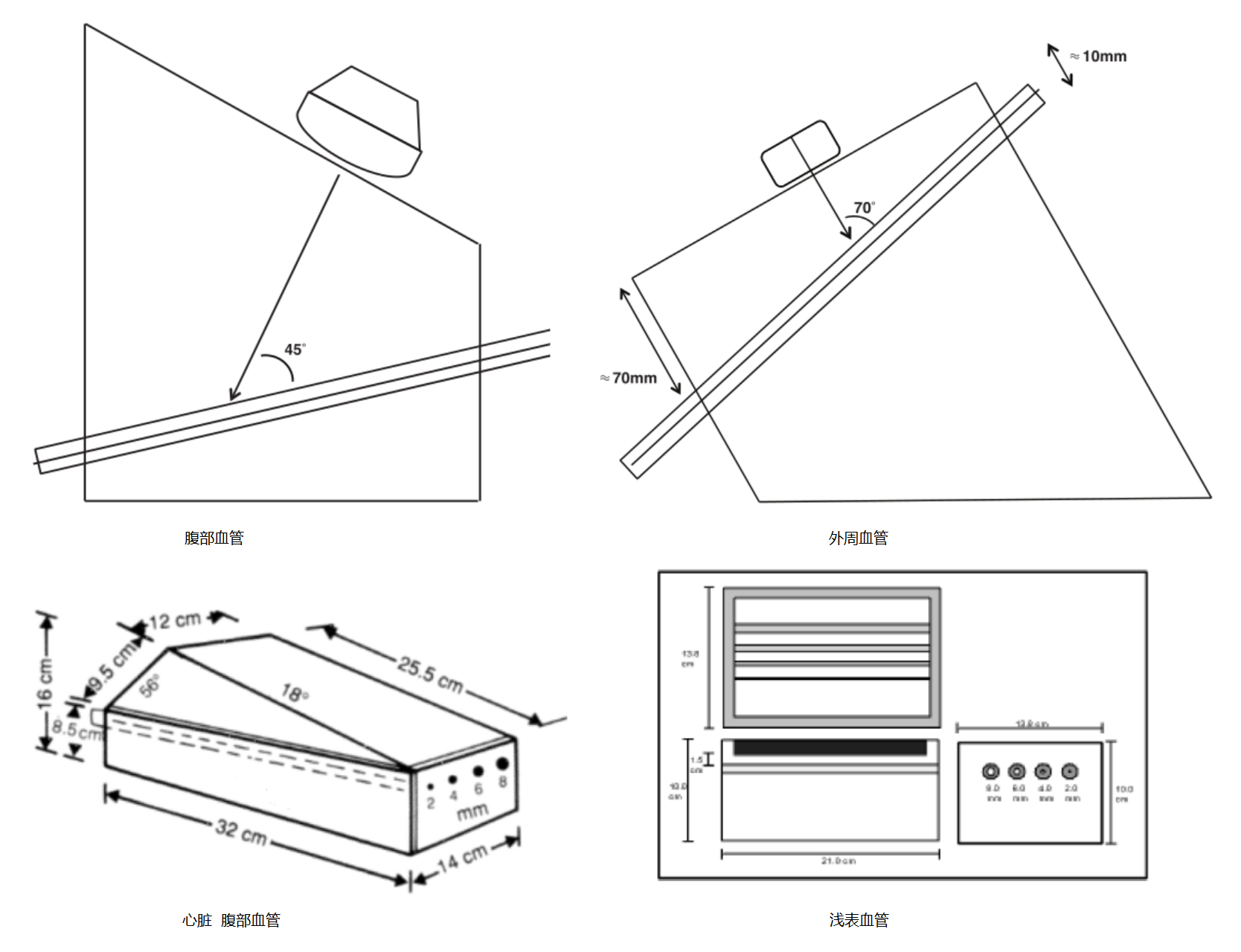

5.测试模块

模块1    内置血管1条，夹角45°70°，血管内径3/16in，模拟腹部血管，外周血管

模块2    内置血管4条，血管夹角18° 56°，血管内径2/4/6/8mm，模拟腹部血管，心脏血管

模块3    内置血管4条，血管平行分布，血管内径2/4/6/8mm，模拟浅表血管
