检测项目包括：空间分辨率、空间几何特性、低对比度分辨率、CT值线性、均匀性、噪声、层厚、定位光精度

常规及螺旋CT机系统成像性能的量化评价, 完成CT机成像性能检测

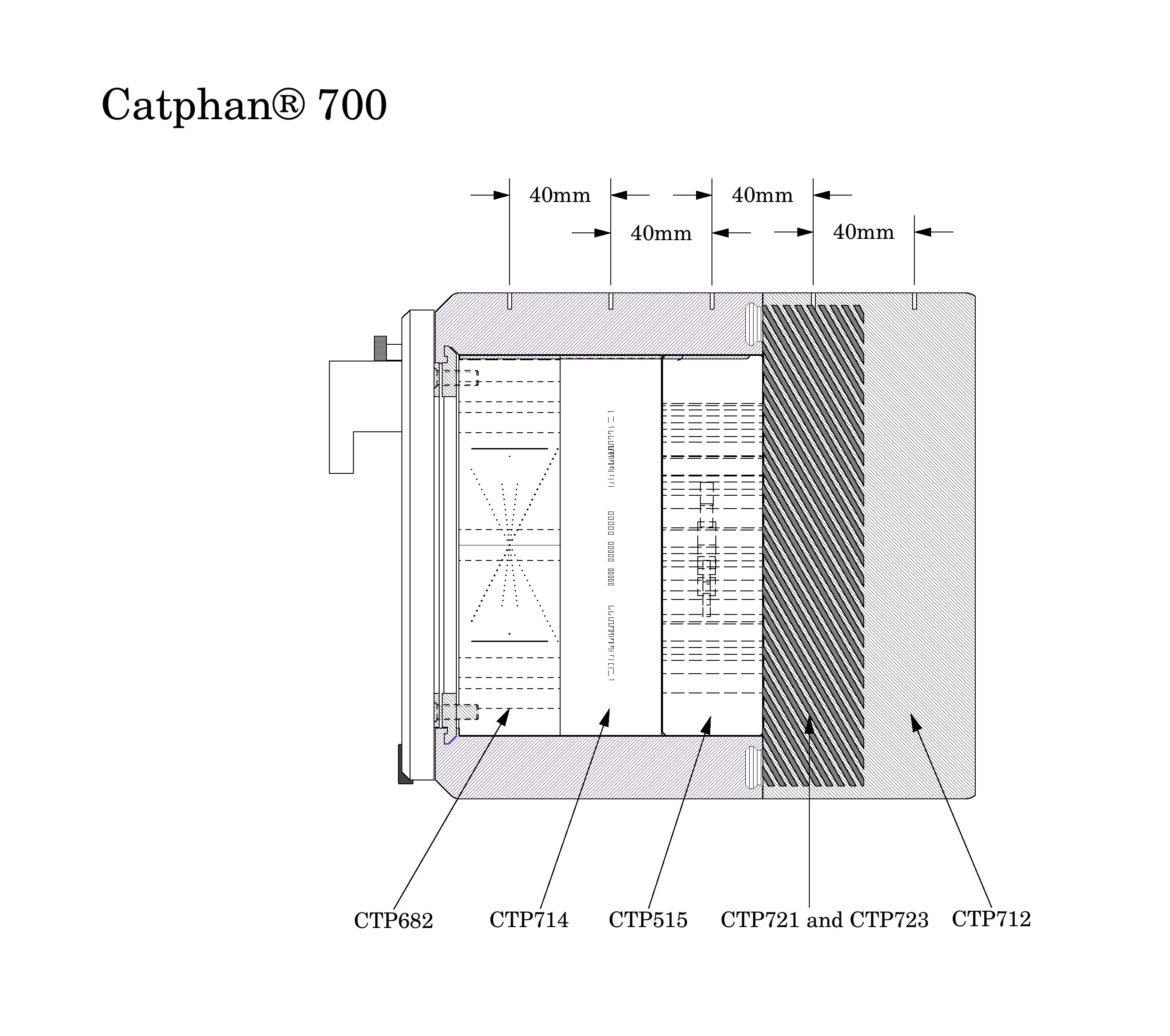

1.CTP682 Geometry Sensitometry Module几何因素测试模块

CTP682模块包含三组相对反向几何斜坡切片。其中一个斜坡使用0.15毫米钢丝设定在23°角，据此产生斜波的影像具有2.4倍放大，以减少极限的图像测量的影响。此外，该小直径导线减少超范围条纹伪影。其他两个斜坡采用碳化钨珠对制成，斜坡高度设置为Z轴38mm，粗斜坡使用0.28毫米珠队，以1mm为Z轴的增量。细斜坡使用0.18毫米珠对，25 mm Z轴的增量。反向斜坡对使操作者能够方便地验证模型是否与扫描仪轴正确对齐。通过测量相对的斜面之间的比率，可以确认机架角度大于10°，从而避免错误的测量结果。

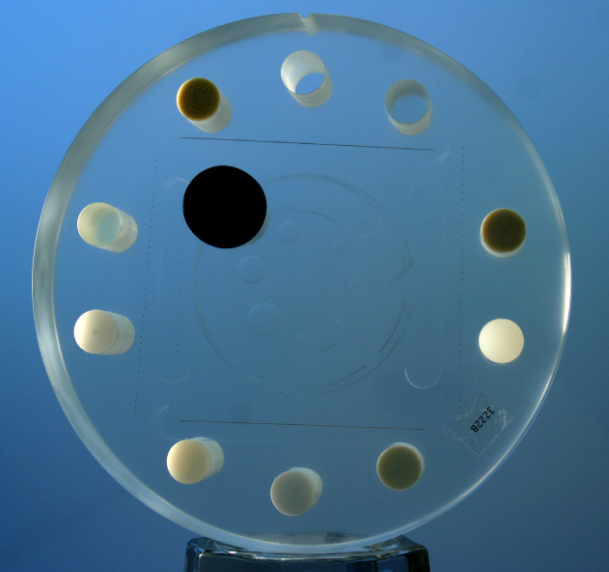

对于密度测量，该模块具有10个样品和水的容器。该材料包括聚四氟乙烯，50％羟基磷灰石，聚甲醛树脂，压克力，Polystryene，低密度聚乙烯，PMP，和空气。像素大小可通过计算4个精密加工的圆柱体的像素，其形成在x和y方向的一个正方形的数量来计算。该模块还包含八个亚克力球来评价扫描仪成像的球形体积。丙烯酸球体的直径为1mm，1.5毫米，2毫米，3MM，4毫米，6毫米，8毫米和10毫米。

为详细的MTF和SSP的计算，两个隔离珠0.28毫米和0.18毫米直径均位于中间模块的平面。对于薄切片的高分辨率测量，50μ直径钢的MTF线贯穿模块的完整40mm厚。

2.CTP714 30 Line Pair High Resolution Module线对高对比度分辨率模块

CTP714的独特设计通过减少高对比度材料的用量大大降低了视觉假象。在2mm厚的铝对比度数字铸成位置上的径向八角形图案，分辨率范围从1-30线对/CM。该分布设计降低了条状伪影对测试对象的影响。八角形的设计和组合旋转45°被测定与x轴或y轴或对齐，或在45°或90°的角度。

3.CTP515 Low Contrast Module低对比度测试模块

CTP515由一系列不同直径圆柱棒组成，其中三个成像效果呈现为低对比度。在所有的z轴方向由一根 40mm的长棒提供一致的对比度参考，保证扫描任何体积段的平均值一致。此外，独特的SUBSLICE保证不同的扫描协议对测试对象评价有效（间距，层厚和重建算法）。

对于选择螺旋和多层图像的协议，独特的子片低对比度目标（truncated cylinders）已包括在此模块中。比较通过扫描子片目标具有不同的成像设置（层厚，螺距和重建算法）得到的图像提供了有价值的信息，以帮助优化方案的选择确定小低对比度的物体，如肿瘤。

所有的不同样品和背景材料具有同等有效原子序数;唯一的密度是变化的，以产生变化的有效衰减系数。

SUBSLICE靶标称1.0％对比度，其z轴的长度为3，5和7毫米。对于每个这些长度中，又有3，5，7，和9毫米目标靶。

4.CTP721 Wave Insert and CTP723 Bead Blocks纹波和层厚分辨率模块

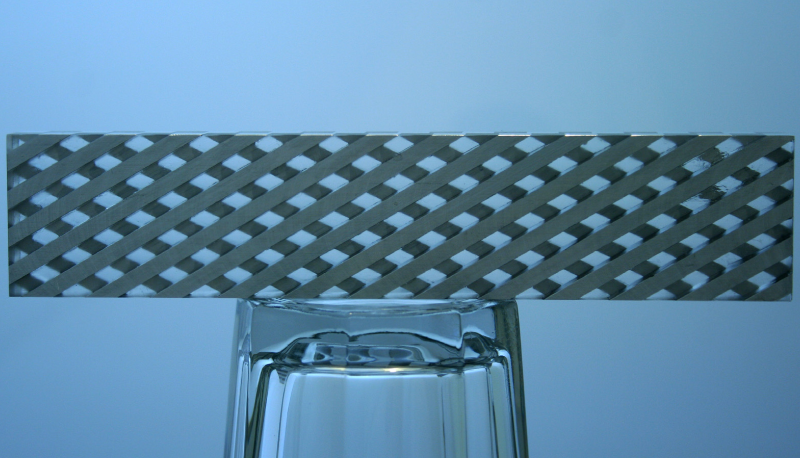

位于CTP712顶部的均匀部分有三个部件包括CTP721纹波插件和2组 CTP723珠块。纹波插件具有重复4mm厚的铝坡道和聚氨酯在离切片平面30度角之间交替上升。插件中包含两个相对交替斜台。CT图像因从坡道产生交变的深色和浅色图案。在正交位置就会出现一个正方形和三角波之间的交叉。实际的波形受扫描仪的层厚和分辨率影响。通过珠块分析图像的MTF参数，层宽和/高分辨率变化可以被识别。此外，侧视蜂巢状图案提供了一个视觉感受或分析的3-D的一致性评估。

5.CTP712 Uniformity Section图像均匀性测试模块

在CTP712固体水提供图像均匀性的测试结果，相比充水的水箱消除由于不同水源的变化影响。该Catphan®均匀材料的CT值可以相对水的CT值的误差保持在2％（0-20H）。这种固体材料的较高的径向和轴向均匀性使得它作为替代水的理想材料。它在x，y和z平面测试进行很宽的变量测试和保证在各种应用下的稳定性。
