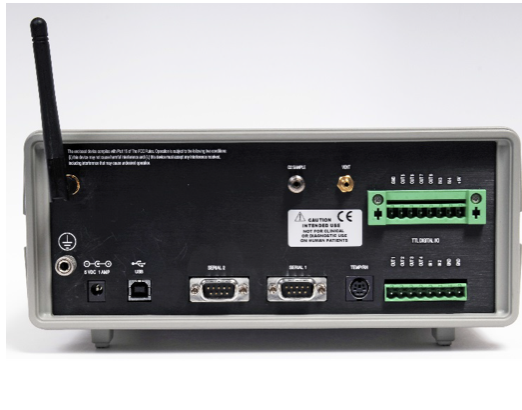

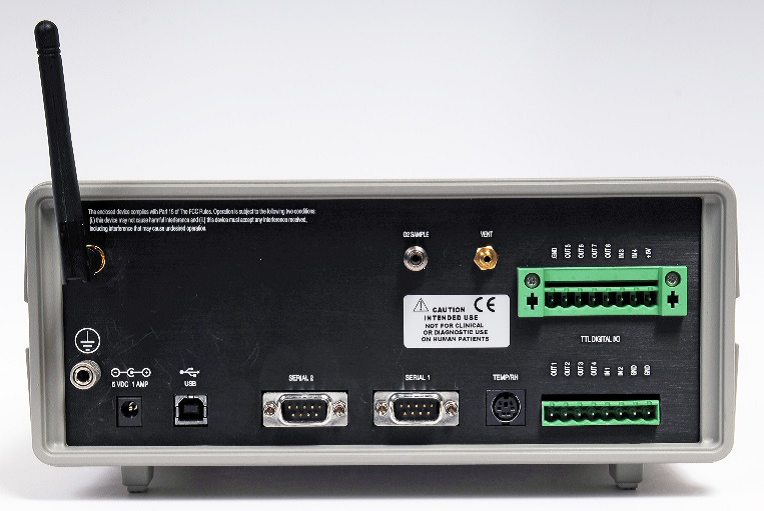

带有Insight™软件的SmartLabTM仪器系统由硬件和软件两部分组成的数据采集系统，用于记录和研究各种呼吸信号。 它是一个模块化系统，可以配置用于各种电压测量。 基本模块由一个主系统电路板组成，该电路板至多可以容纳四个传感器模块或模拟输入模块。 它还具有用于Nonin xPod血氧仪，在线和侧流模型的Masimo IRMA CO2浓度传感器以及温度传感器的输入。 也可以使用可选的内部氧气浓度传感器。 具有八个输出和四个输入的数字量I / O端口可以连接到阀门控制器或其他可以接收TTL电平数字信号的设备。 可选的模拟输出模块可用于最多传输4个测量或计算值。

兼容Hans Rudolph, inc所有的气体压力传感器模块，用于管路内气道压力或高度条件下的绝对压力测量。电压输入模块可用于测量来自其他设备的模拟信号。 包括一个内部温度和湿度传感器，一个外部温度传感器是可选的。 其他模块将在将来发布。 如果需要，可以开发定制设计的模块。 传感器出厂时已校准，可以根据需要在现场安装。 每个传感器模块至多可保存5个校准文件。 如果使用传感器测量气体的流量，则可以将其校准与多个气动泵一起工作，每个气动泵都经过独特的校准。 该软件允许用户选择要用于当前设置的校准表。在流量传感器模块上加配传感器加热单元，就可以防止测量中的潮气凝结。

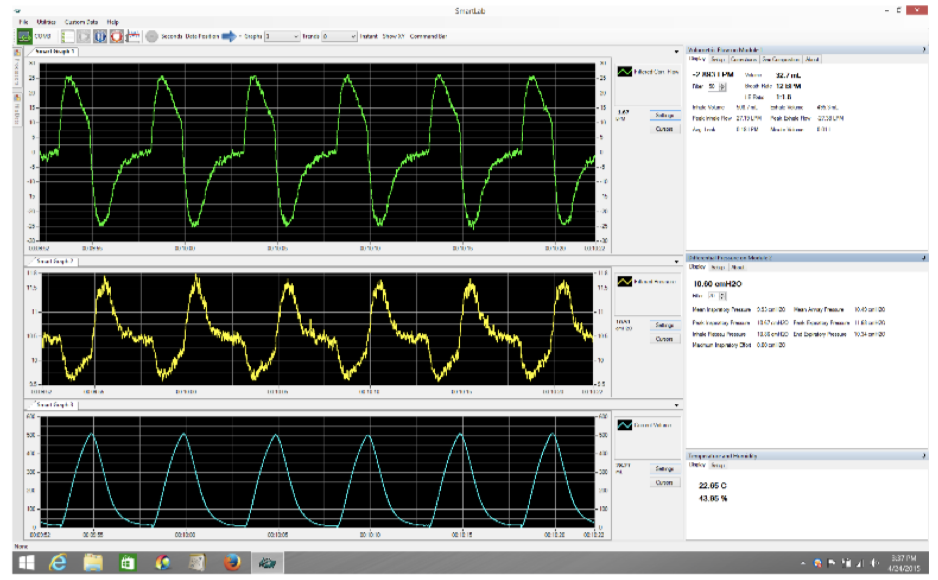

通过USB连接或无线RF模块可将数据连接传输到PC。8个数据信号可以通过高达200 Hz的采样率进行传输。PC软件可在多达8个图形条上显示数据，每个图形条可对应3个信号。趋势图还可以配置在较长时间段内显示较慢的数据信号或计算值。提供XY图以显示诸如呼吸功的流量容积循环图。根据被测信号的类型，有几个计算出的参数可以测量，也可以绘制成图形。对于流量信号，计算呼吸率，I：E吸呼比，潮气量，峰值流量和评估气体泄漏量等一些可计算的参数。可以针对气体成分、压力和温度校正流量信号。如果测量气道压力，则计算压力参数，例如峰值压力，平均气道压力，呼气末正压等。可以将测量值和计算值保存到校正文件中以供进一步分析。输入数据可以与设置信息一起保存在播放文件中，以便以后可以播放数据。另一种文件类型是呼吸对呼吸数据文件，它为每次呼吸保存所选参数。还有一项功能可以手动或在事件发生时将自定义标记放在图形和文件中。标记具有用户定义的文本，该文本放置在具有相关信号的图形上以及数据文件中。可以将特定设置的所有设置保存到配置文件中，以后可以调用该配置文件以复制设置。

•基本单元可容纳4个传感器模块

•差压传感器模块，满量程范围为2 cmH2O 至 350 cmH2O

•绝对压力传感器模块，用于气压或高度补偿

•每个传感器模块多至5个校准表

•+ 5或+ 10 VDC模拟输入模块

•两个RS-232串行端口，用于连接血氧计和CO2传感器

•可选的内部氧气浓度传感器

•内部温度和湿度以及外部温度传感器。

•适用于所有Hans Rudolph呼吸暂停

•根据流量和气道压力信号计算潮气量和几个呼吸参数

•通过USB或无线连接传输的数据

•多至8个数据通道，速率高达200 Hz

•8个TTL数字输出和4个数字输入

•可以在测量值上触发数字输出

•发生触发事件时，可以显示和保存测量值和计算值

•8个图表用于实时波形显示

•每个图表上可显示3个值

•趋势图，用于显示较慢变化的数据

•循环图的XY图
