GB/T19629《医用电气设备X 射线诊断影像中使用的电离室和（或）半导体探测器剂量计》
参照 JJG744《医用诊断X 射线辐射源》
IEC 61674-2012 医用X射线诊断成像中带电离室和/或半导体探测器的剂量仪
IEC 61676 医用电气设备 - 用于诊断放射学中X射线管电压的非介入式测量的剂量测量仪

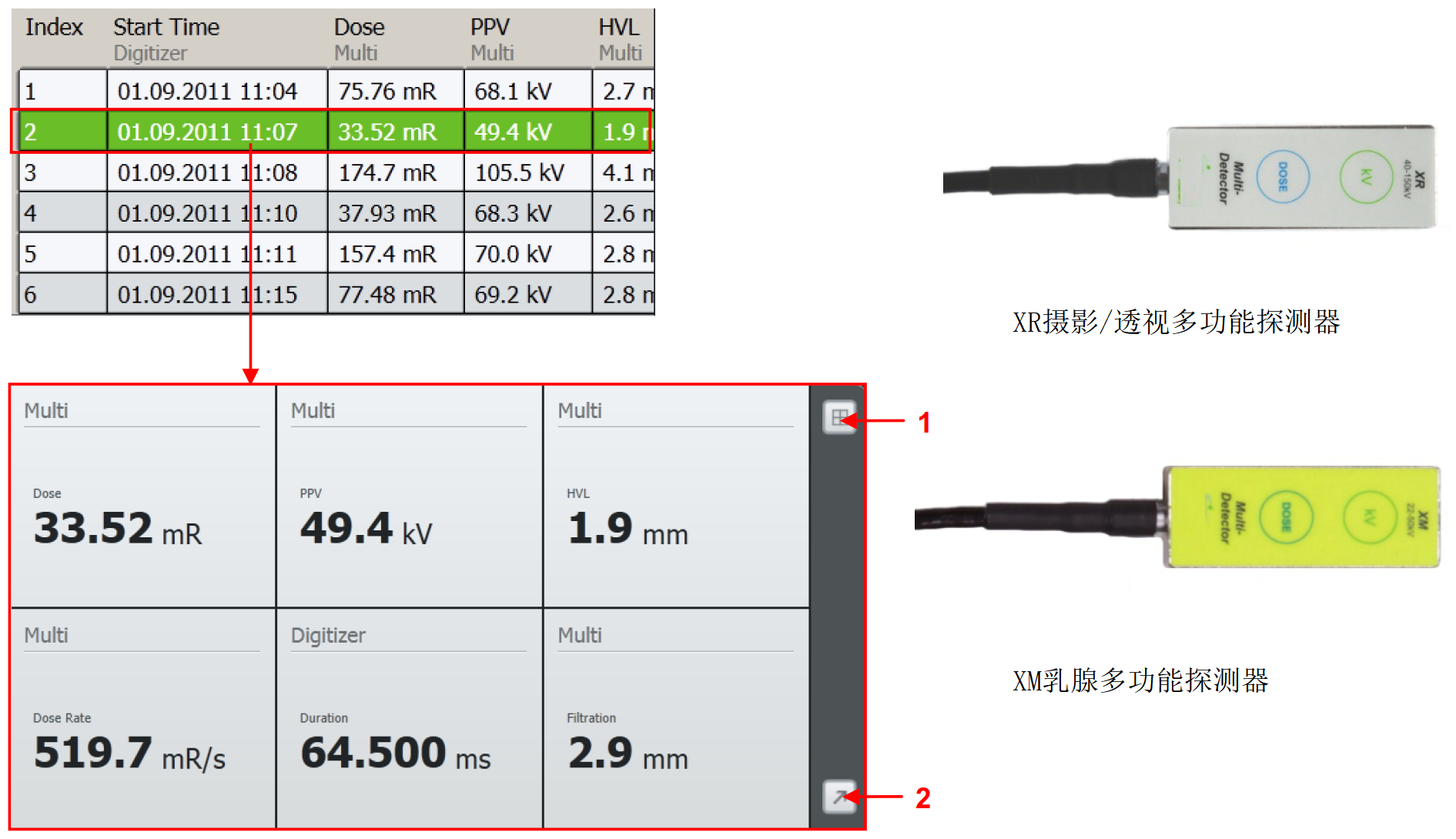

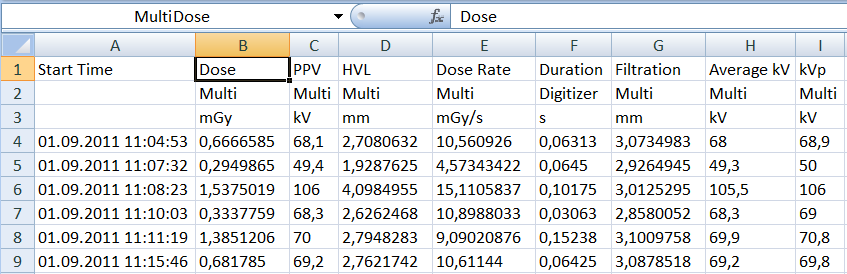

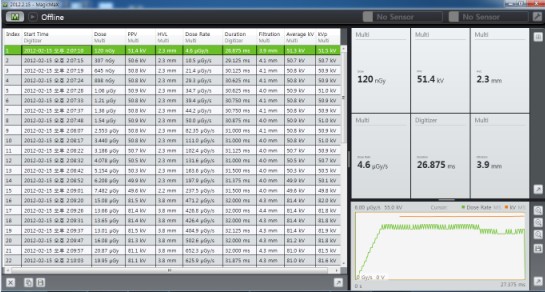

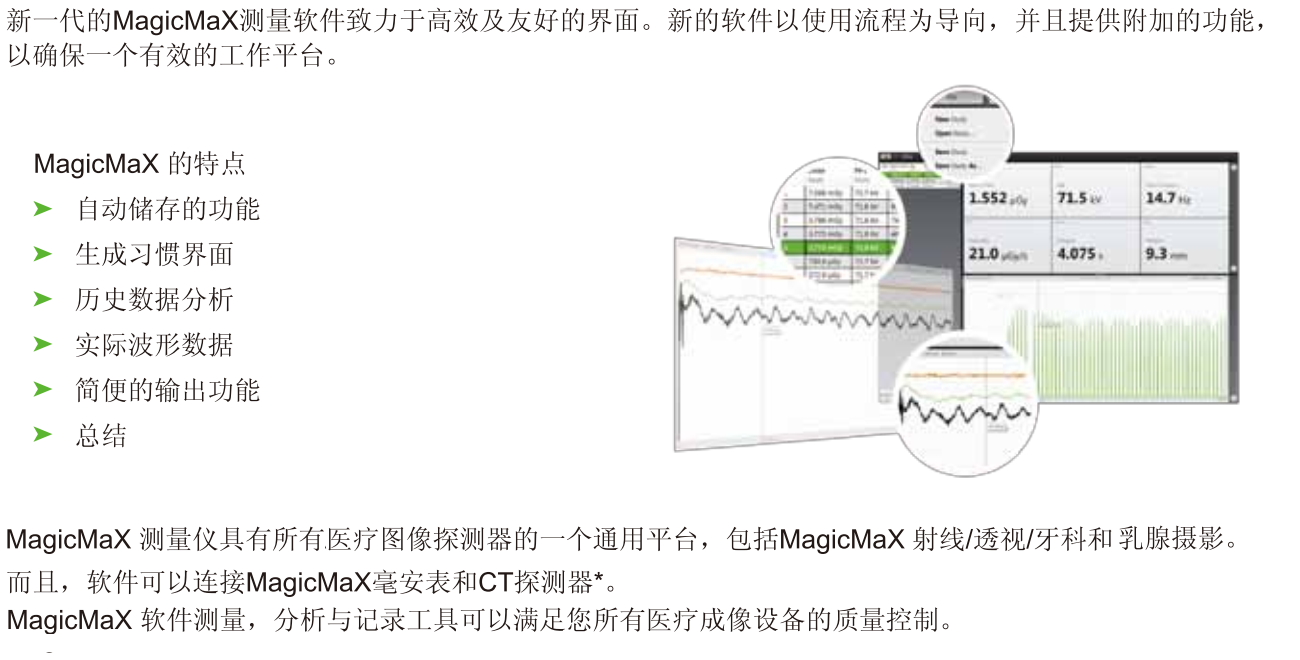

主机使用UMPC个人微机系统, 可检测各种型号X射线机, 一次曝光测量射线参数：千伏值kV, 剂量Dose, 剂量率Dose rate, 曝光时间time, 半值层HVL和总滤过。所有测量数据和波形需要存至电脑，即可方便地进行数据的存储、打印及传输操作，主机与探测器的连接采用标准的USB接口。提供可选的附加探测器接口，可额外选择连接一个半导体探测器，即在同一射野内一次曝光测量两个场位的射线参数。具体功能和参数由所配置的探测器决定，详细见技术参数表中的描述。

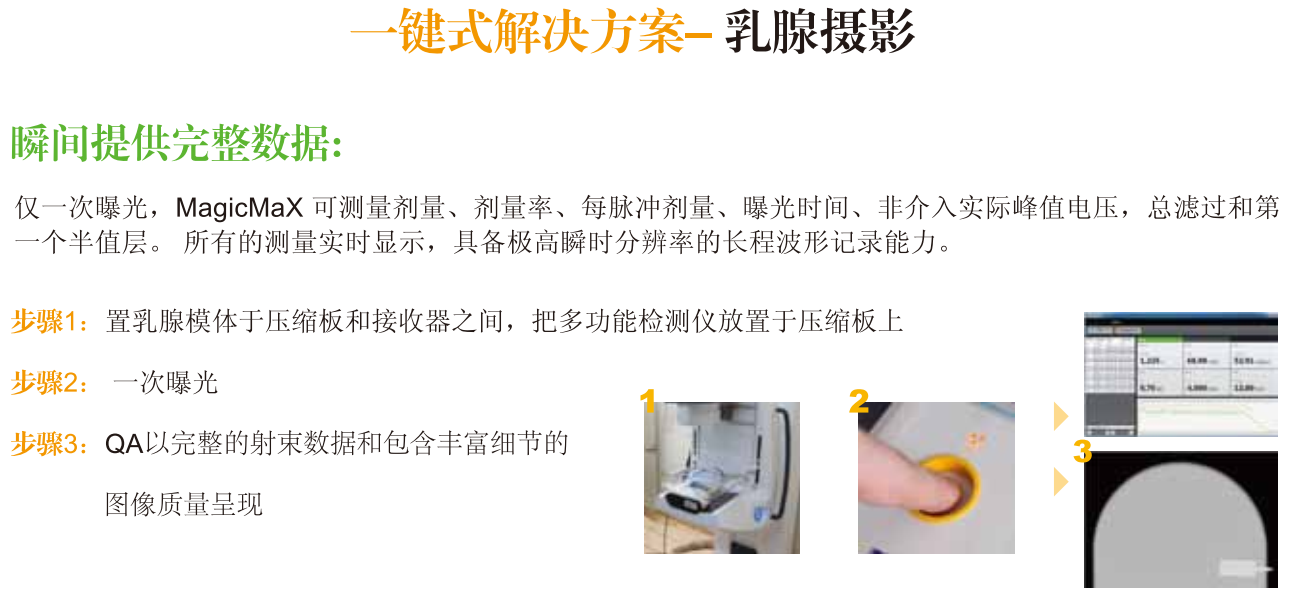

支持乳腺机球靶/滤过条件包括：Mo/Mo、Mo/Rh、Rh/Rh、W/Ag、W/Rh

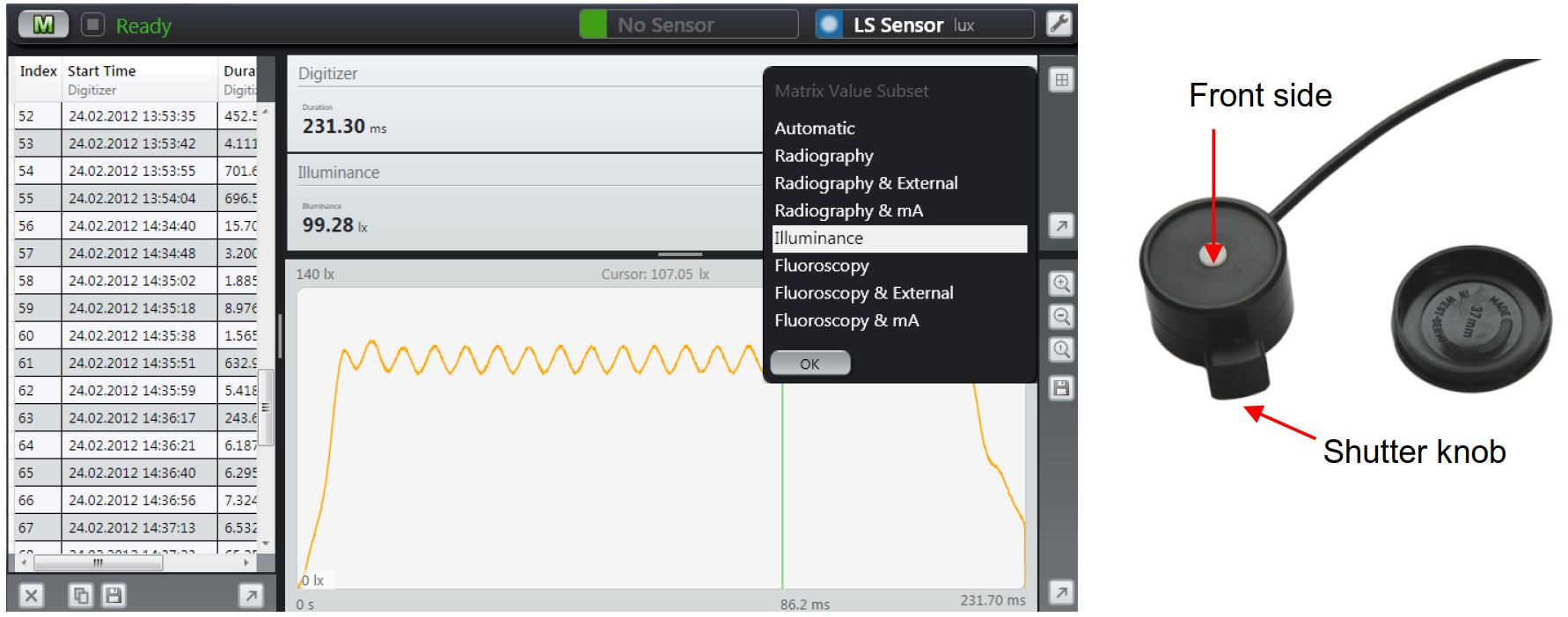

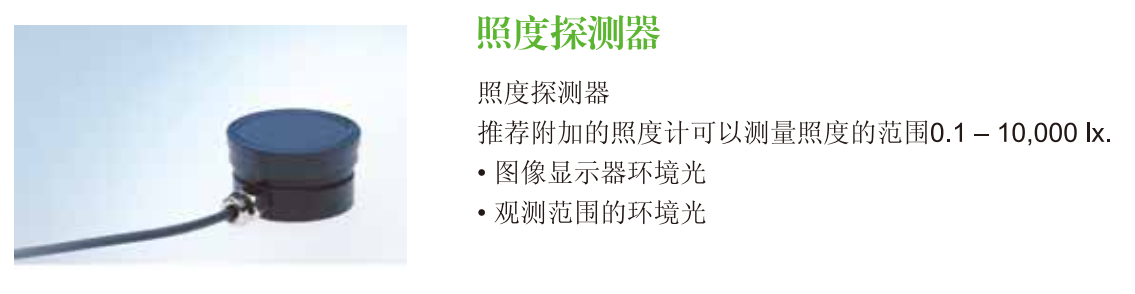

图示为剂量仪其它可选配件：CT电离室，光学探测器

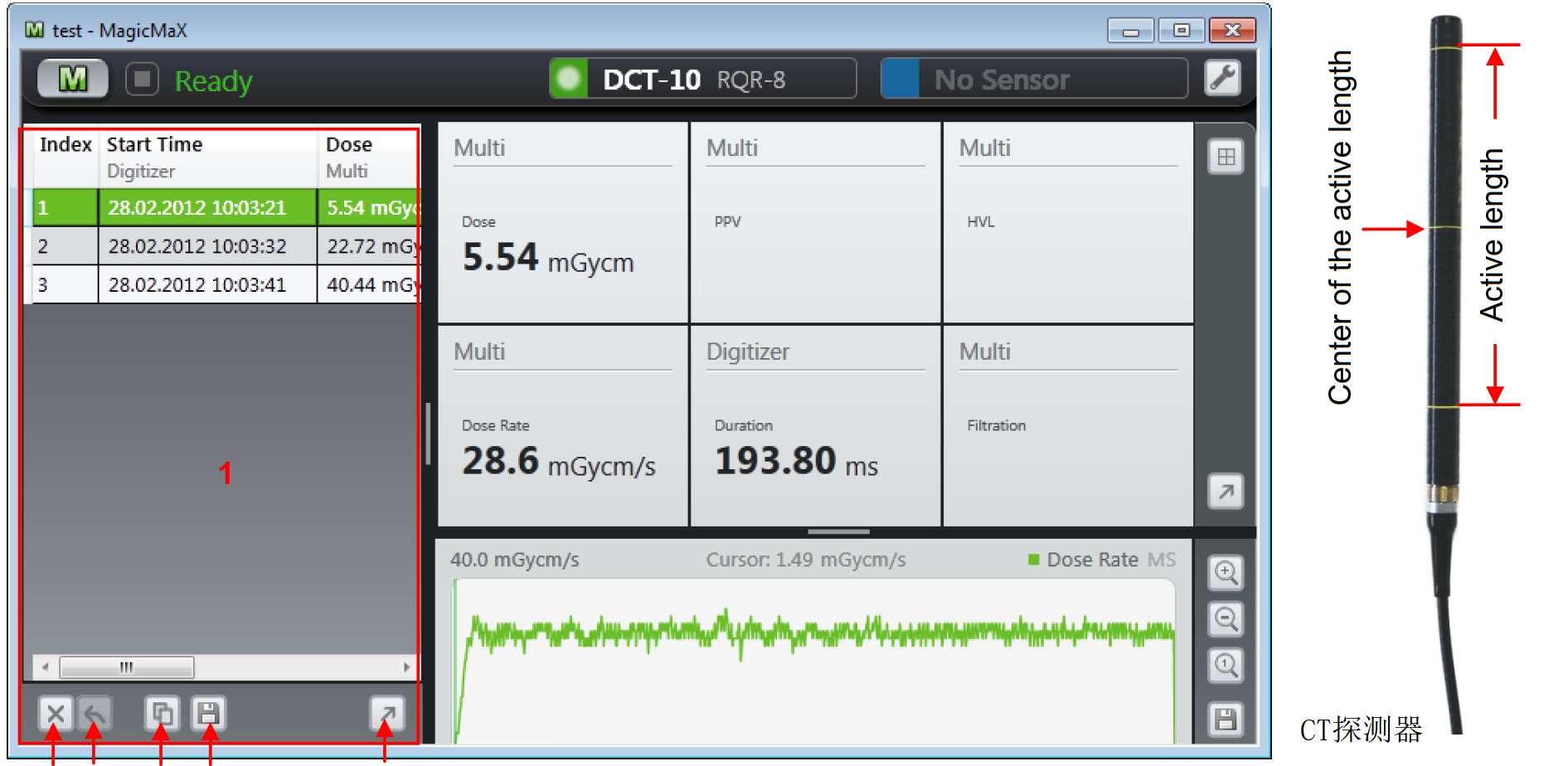

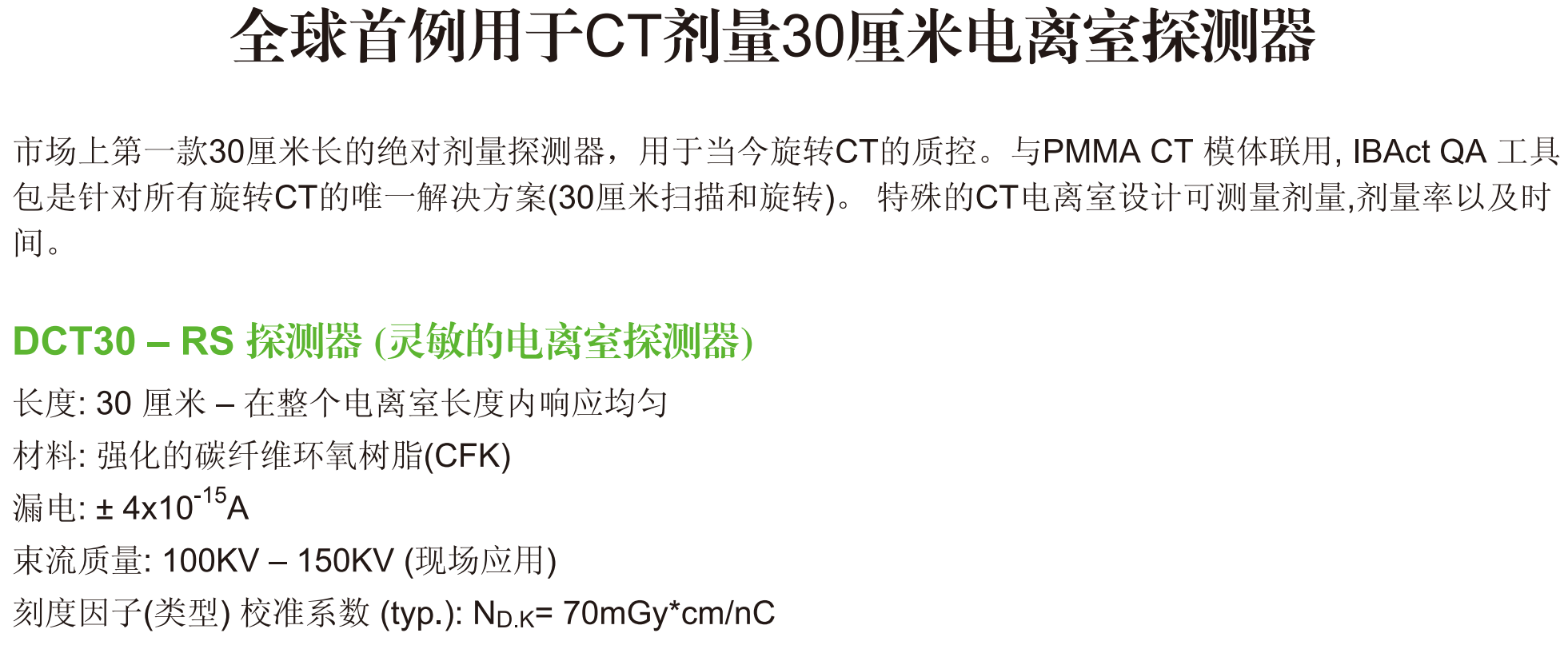

10XF-3CT CT 电离室
探测器类型：空气电离室
（量程 10 - 2000 mA ，0.1 mAs – 1000 As）
检测医用诊断X线设备的辐射输出质量

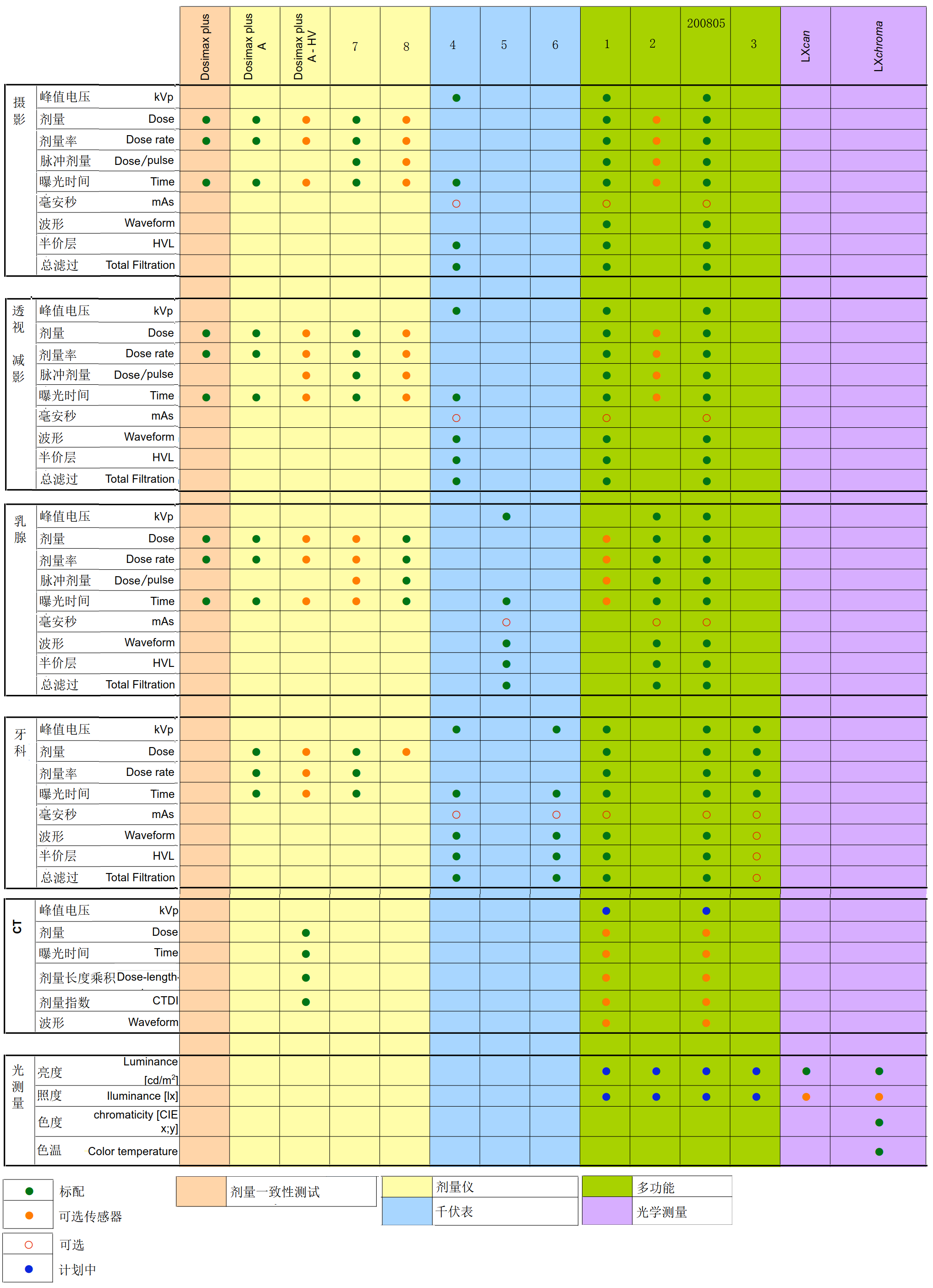

用户可通过下表快速选择所需的检测功能
MagicMaX通用基本单元
|
外部输入连接器：三轴航空快插公接头 |
|
|
接口类型(USB 2.0，全速兼容) |
|
|
•数据速率上限 |
•12 Mbit / s |
|
漏电流 |
≤0.1pA |
|
输入电流上限 |
≤-3μA |
|
电源 |
通过USB连接供电 |
|
分辨率 |
约0.1 pC |
|
尺寸（长x宽x高） |
约 100x 30x 20毫米 |
|
启动时间 |
10秒 |
|
波形(单相到高频) |
|
|
•记录时间分辨率 •记录时间上限 |
•0.1 ms（取决于PC性能） •300秒（取决于PC内存空间） |
|
重量 |
约 75克 |
中国地区授权代理商，此系列商品部分型号提供现货销售
订货号200508：Magic-Max X射线多功能检测仪

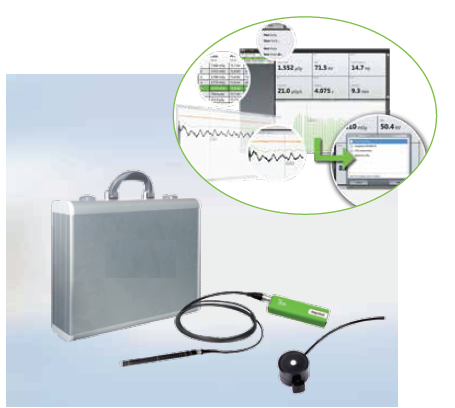

标准配置：UMPC型 个人微机系统1台， XR摄影透视多功能探测器1个，XM乳腺机多功能探测器1个，CT 功能探测器1个（需选配），光学探测功能器1个（需选配），钳形电流表头1个（需选配），软件U盘1个，1米、5米USB线各1根，校准报告1组，标准手提箱1只。
选配件：
1.电流钳（量程 10 - 2000 mA ，0.1 mAs – 1000 As）
2.RQA剂量检测器
检测器类型：硅光电二极管 (PIN)
测量原理 硅半导体中的电离电流
探测器跳线 同轴插头，Lemosa 型，尺寸 0
诊断光束质量的标称测量范围：未衰减的使用光束中的 50-150 kV 管电压 (RQR3-RQR10，符合DIN EN 61267)，50-150 kV衰减使用光束中的管电压 (RQA3-RQA10，符合DIN EN 61267)
校准因子：0.0188 mGy/nC（70 kV，2.5mmAl），0.0174 mGy/nC（70 kV，25 mmAl）
响应：53.2 nC/mGy（70 kV，2.5 mmAl），57.5 nC/mGy（70 kV，25mmAl）
剂量测量范围：600nGy-3 Gy
剂量率测量范围：90nGy/s-160 mGy/s
测量不确定度 < 5%（最低剂量率为 90 nGy/s）
重量 85 克
尺寸 45 毫米 x 20 毫米 x 8 毫米
探测器电缆长度 200 厘米（6.5 英尺）
极限的电缆长度 10m (32.8 ft)
校准参考点 70kV，2.5mmAl，1 m距离 (RQR 5) 和/或70kV，25mmAl，1m距离 (RQA 5)
入射方向 垂直于探测器表面
参考点 探测器上的圆圈区域
反向散射：无，后面有屏蔽层
