GB 9706.212-2020 医用电气设备 第2-12部分：重症护理呼吸机的基本安全和基本性能专用要求
GB 9706.213-2021 医用电气设备 第2-13部分：麻醉工作站的基本安全和基本性能专用要求
YY9706.270-2021 医用电气设备 第2-70部分睡眠呼吸暂停治疗设备的基本安全和基本性能专用要求
JJF 1234-2018 呼吸机校准规范

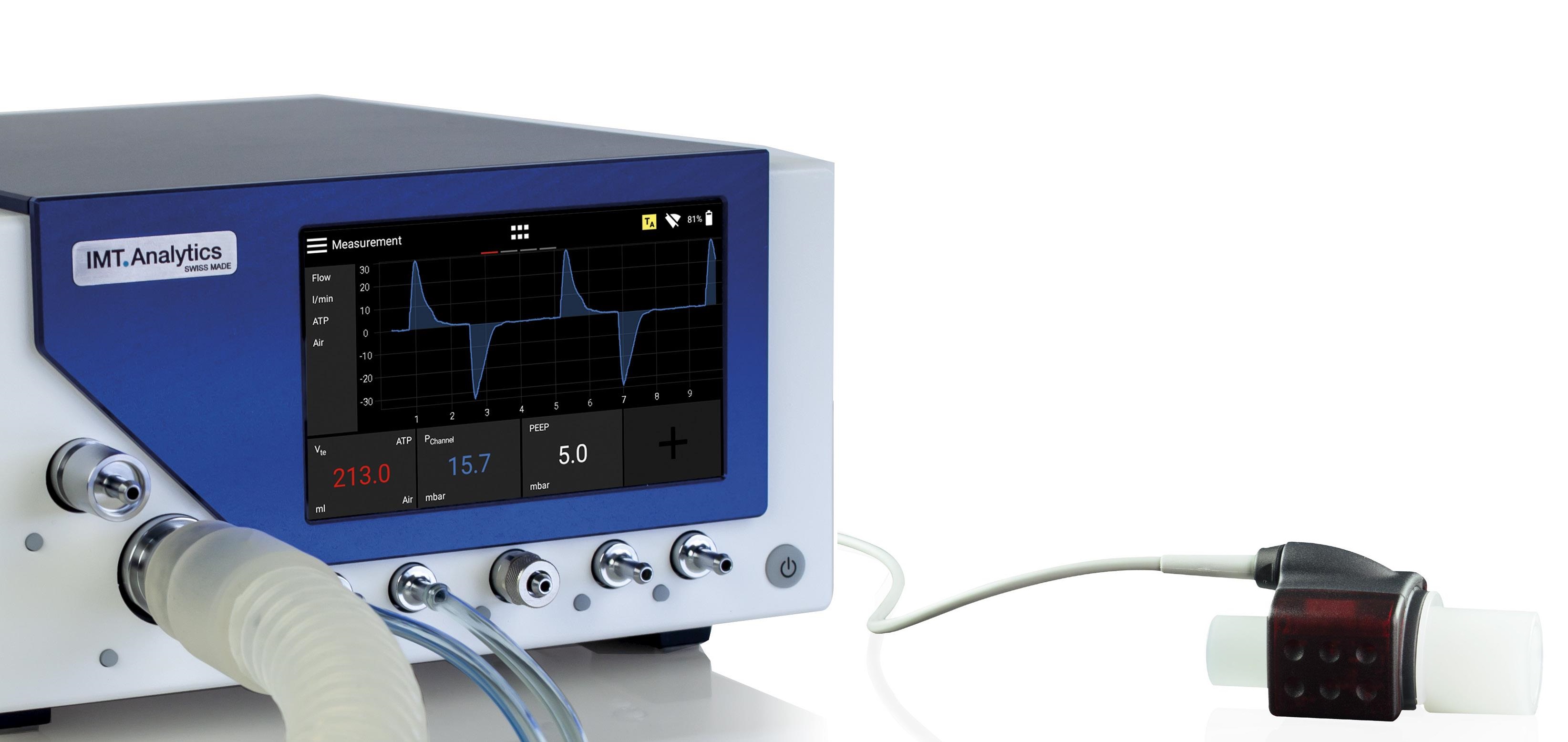

FlowAnalyser PRO 具有精度和可靠性，功能多样能够测试各种各样的医疗设备，例如呼吸和麻醉设备、氧气流量计、压力表、抽吸设备、气动系统和二氧化碳分析监测仪。
功能特点
• 16 小时电池运行时间
• 带有测试序列的应用程序使用我们的应用程序，运行测试更轻松更快捷。
• 通过 ISO17025 校准认证
• 自动呼吸检测
• 超低流量测量
• 1000 Hz 的快速采样率
• 压力和真空测量
• 高分辨率多点触控显示屏，便于使用的界面，直接读取。自动显示整个测试序列的图像、文本，并且自动测量。测试结果记录在 PDF 报告中， 可以直接在屏幕上签署此报告。
• 可以通过 USB 或 RS232 远程控制
通过选配MultiGasAnalyser OR-703麻醉气体浓度测量模块 与 FlowAnalyser PRO 配套使用，能够测量 CO2、N2O、氟烷 (Halothane)、安氟醚(Enflurane)、异氟烷(Isoflurane)、七氟醚 (Sevoflurane)和地氟烷(Desflurane)。
医用呼吸参数分析仪
|
流速&压力测量 |
范围 |
精度 |
|
|
流量 |
测量类型 |
双向 |
|
|
温度补偿 |
有 |
||
|
气压补偿 |
有 |
||
|
湿度补偿 |
有 |
||
|
氧气补偿 |
有 |
||
|
高流速通道 |
±300LPM |
±1.65%*或±0.04L/min（10至40℃）** |
|
|
低流速通道 |
±1LPM |
±1.65%*或±0.01L/min（10至40℃）** |
|
|
压力 |
流速气道压 |
-5 - 16kPa (-50 -160mbar) |
± 0.5%* 或 ±0.01kPa（0.1mbar）** |
|
高压&真空压力 |
-1 - 10bar |
± 1%* 或 ± 7mbar** |
|
|
低压气道 |
±10kPa |
± 1%* 或 ±0.001kPa（0.01mbar）** |
|
|
大气压 |
500 - 1240mbar |
± 1%* 或 ± 5mbar** |
|
|
|
|
|
|
|
|
|
|
|
|
测量单位 |
流速 |
L/min, L/s, cfm, mL/min, mL/s |
|
|
压力 |
bar, mbar, cmH2O, inH2O, T或r, inHg, hPa,kPa, mmHg, PSI |
||
|
额外测量值 |
范围 |
精度 |
|
|
氧气 |
浓度 |
0 - 100% |
±1% O2** |
|
压力补偿 |
有 ≤150mbar |
||
|
温度 |
内置流速通道 |
0 - 50°C |
± 1.75%* 或 ± 0.5ºC |
|
湿度 |
内置流速通道 |
0 - 100% RH(无结露) |
± 3 %RH ** 10 % RH 至80 % RH ± 5 % RH **<10 % 或 >80 % RH |
|
露点 |
内置流速通道 |
零下10 - 50°C |
± 2%* 或 ±1ºC |
|
麻醉气体 浓度 |
选配件 |
技术参数请详见麻醉气体浓度测试模块OR-703之附页资料 |
|
|
呼吸参数 |
范围 |
精度 |
|
|
潮气量 |
吸入Vti 呼出Vte |
± 60L |
±1.75%或±0.10mL |
|
分钟通气量 |
吸入Vi 呼出Ve |
0 – 300 sL/min |
±1.75%*或±5mL |
|
峰值流速 |
吸入/呼出峰流 Peakflow Insp./Exp. |
± 300 sL/min |
±1.65%*或±0.04 sL/min** |
|
气道压力 |
峰压Ppeak 气道平均压Pmean 呼气末正压PEEP 平台压Pplateau 压力差Delta P |
0 - 16kPa (160mbar) |
± 0.75%* 或 ±0.01kPa（0.1mbar）** |
|
呼吸率 |
Rate |
1 - 2000bpm |
±1bpm 或 ±1%** |
|
时间 |
吸气时间Ti |
0 - 60s |
±0.01s |
|
呼气时间Te |
0 - 90s |
±0.01s |
|
|
吸入保持时间 |
0 - 60s |
±0.01s |
|
|
呼出保持时间 |
0 - 90s |
±0.01s |
|
|
患者屏气时间，又称吸气末停顿时间 Post-inspiratory pause (%Tp) |
0-100% |
±0.1% |
|
|
吸呼比 |
I：E |
1:300 - 300:1 |
±2% |
|
吸入时间 占比 |
吸入时间/总时间（Ti/Ttotal） |
0 - 100% |
±5% |
|
顺应性 |
静态（Cstat） |
0 - 1000mL/mbar |
±3%* 或 ±0.01mL/mbar** |
|
气体流量测量参考或补偿标准 |
22种气体标准,如下 ATP-环境温度/环境大气压/当前湿度 ATPD-环境温度/环境大气压/干燥气体 ATPS-环境温度/环境大气压/饱和湿度 AP21-21℃/环境压力/当前湿度 AP25-25℃/环境压力/当前湿度 STP-美标21.1℃/760mmHg/干燥 STPD0-美标0 °C /760 mmHg，干燥） STPD20- 美标20 °C / 760 mmHg，干燥） STPD21- 美标21 °C / 760 mmHg，干燥） STPH-美标21.1℃/760mmHg/当前湿度 BTPS-37℃体温/综考压力/饱和湿度 BTPS-A 37℃体温/环境压力/饱和湿度 BTPD-37℃体温/综考压力/干燥 BTPD-A 37℃体温/环境压力/干燥 0/1013-德标1343/0℃/1013mbar/干燥 20/981-德标102/20℃/981mbar/干燥 15/1013-API标准/15℃/1013.25 mbar/干燥 25/991-卡明斯标准/25℃/991mbar/干燥 20/1013-20℃/1013mbar/干燥 23/1013-23℃/1013mbar/干燥 NTPD-20℃/1013mbar/干燥 NTPS-20℃/1013mbar/饱和湿度 |
||
|
气体流量测量兼容性 |
10种气体类型， 如：空气（Air），氧气（O2），笑气（N2O），氦气（He），氮气（N2），二氧化碳（CO2） 混合气体：空气/ 氧气，笑气/ 氧气，氦气/ 21%氧气(Heliox) 用户自定义 |
||
|
触发设置 |
自动，成人，儿科，高频通气模式 用户可根据需要在流量或压力曲线上进行触发限值调整。 |
||
有效容忍度（*与测量值相关的容差，**绝对容差，***非冷凝, ****单位sL/min是基于0℃和1013.25 mbar的环境条件）
|
电气和物理数据 |
|
|
交流电源 |
100-240V AC，50-60Hz |
|
电池（铅充电电池） |
16小时，典型5va，能量消耗25VA(电池充电过程中) |
|
重量 |
3.2公斤 |
|
外型尺寸（宽*深*高） |
24*26*13厘米 |
|
数据存储：含所有参数，测量以及呼吸值，内部存储或U盘 |
|
|
显示（图形化功能指示，数值显示，统计，触发模式，气体类型和标准，电量和通讯指示，指定测量项目，单位，统计模式（峰值，平均值），次级菜单可进入校准，设置，和系统信息等用户界面）高分辨率触摸屏显示5”(800 × 480 px) |
|
|
RT-200模拟模式：通过RS-232接口，模拟RT-200风格命令 |
|
|
通信接口：USB- A用于USB存储盘，USB- B用于FlowLab软件，个人通信, RS-232通信，TTL外部触发 |
|
|
条件 |
|
|
环境温度 |
10-40℃ |
|
湿度 |
10%-90%RH下不凝结 |
|
认证 |
CE,CSA, IEC 61010-1:2010, IEC 61326-2:2012 |
此系列商品提供现货销售

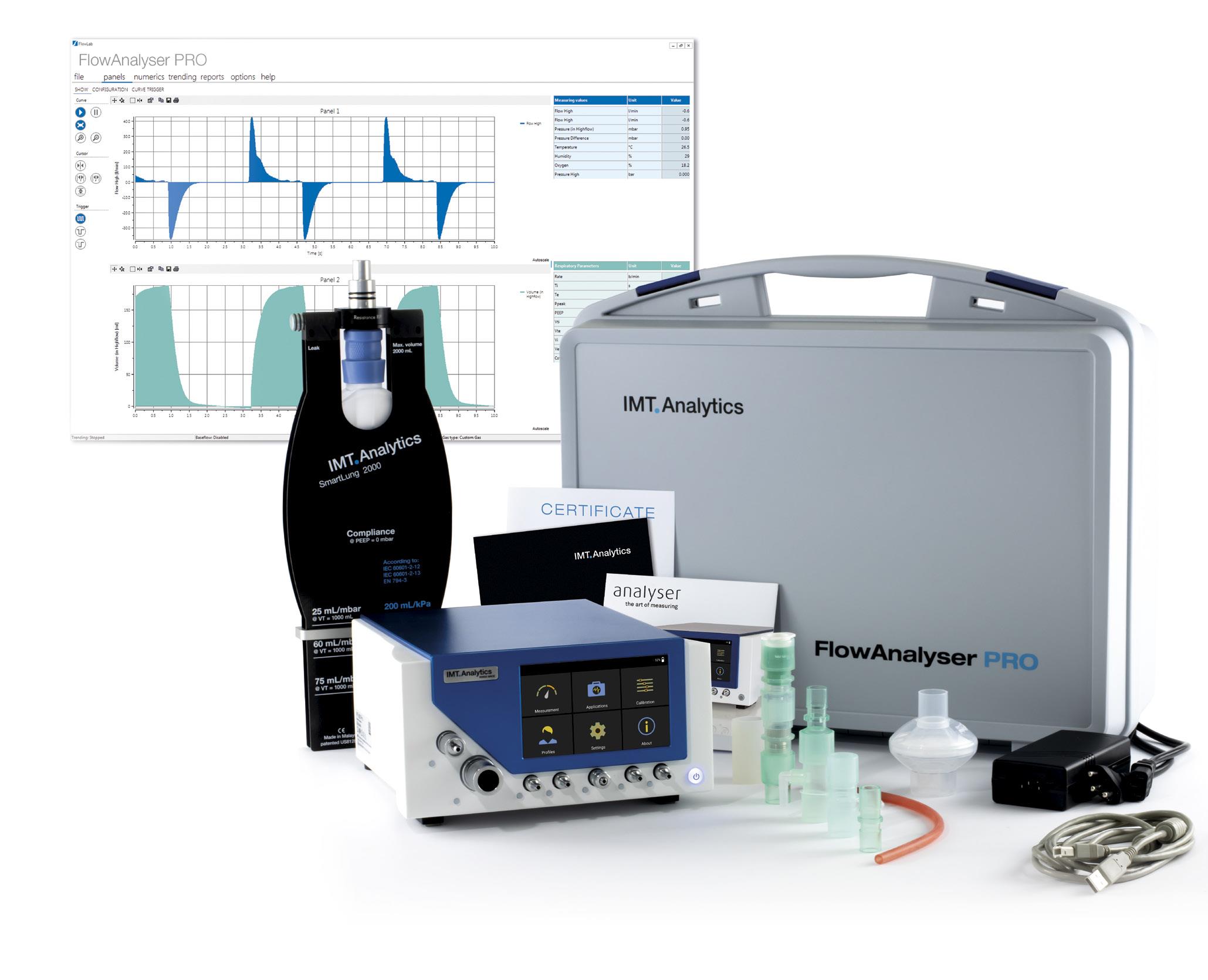

订货号100528：PF300pro 呼吸机分析仪（推荐配置）
推荐配置：气流分析仪1台,电源适配器1只,USB电缆1条,测试管组件1套, 测试管组件扩展1组（含90°测试弯头1支，夹板测试肺1只，30CM测试延长管1支），空气过滤器1只，中文使用手册1本, 中文快速操作指南1份，出厂测试报告1份,手提箱1只.
选配件
订货号：100401-1 FlowLab数据分析软件
订货号：300231 成人型便携式可调制测试肺
订货号：300232 小儿型便携式可调制测试肺
订货号：100408 OR-703麻醉气体浓度分析模块
|
测量 |
气体类型 |
范围 |
准确度 |
|
|
二氧化碳（CO2） |
0 - 10％ |
±（0.2％ABS + 2％REL） |
|
|
|
10 - 20％ |
±（0.3％ABS + 4％REL） |
|
|
笑气（N2O） |
0 - 100％ |
±（2％ABS + 2％REL） |
|
|
氟烷，异氟醚，安氟醚（HAL，ISO，ENF） |
0 - 8％ |
±（0.15％ABS + 5％REL） |
|
|
|
8 - 12％ |
±（0.2％ABS + 10％REL） |
|
|
七氟醚（SEV） |
0 - 10％ |
±（0.15％ABS + 5％REL） |
|
|
|
10 - 15％ |
±（0.2％ABS + 10％REL） |
|
|
地氟醚（DES） |
0 - 22％ |
±（0.15％ABS + 5％REL） |
|
|
|
22 - 25％ |
±（0.2％ABS + 10％REL） |
|
响应时间 |
二氧化碳（CO2）<90 ms， 笑气和麻醉气体（N2O，AA）<300 ms， 氧气（O2）<300 ms |
||
|
监控 |
FlowAnalyser提供的数值数据 FlowLab软件提供的数字数据和实时曲线 |
||
|
接口 |
通过RS-232端口 |
||
|
物理数据 |
重量 |
<30 g（不含电缆） |
|
|
|
尺寸 |
3.70 x 2.7 x 2.5厘米 |
|
|
环境数据 |
运行温度 |
10 - 40°C |
|
|
|
储存温度 |
-20 - 50°C |
|
|
|
湿度 |
10 - 95％，无凝结 |
|
|
|
大气压力 |
压力700 - 1200 mbar（海波3048 米下） |
|
|
符合性和认证 |
CE根据93/42 / EEC MDD标记 |
||
订货号300533： 挥发罐测试工装
配合本工装可以解决麻醉机的无公共气体出口的难题，实现对挥发罐本身性能的快速检测。本工装适用于Datex-Ohmeda_Tec系列及兼容的麻醉药物挥发罐，可以连接O2 和AIR 气体做为载气。可以将麻醉剂挥发罐直接固定到支架上，通过使用中心供气系统或气瓶作为载气气源。可进行挥发罐气密性测试，气阻测试，麻醉气体浓度测试。
订货号：100401-2 复用型测试管路套装1套
订货号：100401-3 三通系列&直通&弯头
订货号：100401-4 变径&取样&硅胶接管

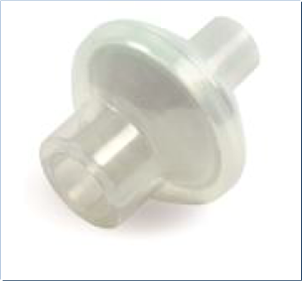

订货号：100401-5 细菌过滤器
