JJF 1234-2010 呼吸机校准规范JJF 1234-2010 呼吸机校准规范
YY 0600.1-2007 医用呼吸机基本安全和主要性能专用要求 第1部分：家用呼吸支持设备
YY 0600.3-2007 医用呼吸机基本安全和主要性能专用要求 第3部分：急救和转运用呼吸机

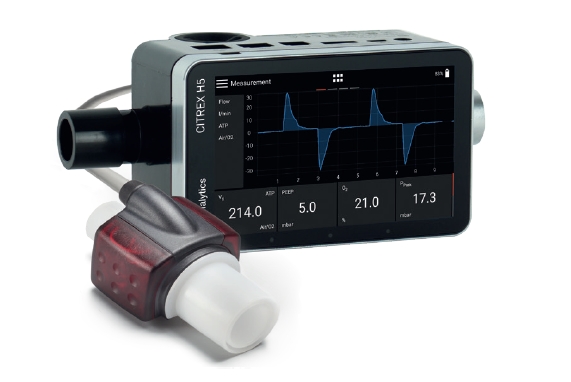

该设备测量双向流量，压力，温度和氧气浓度。4.3“高分辨率彩色触摸屏可显示数字和图形以及趋势数据。直观的用户界面很容易配置，可以选择保存多个配置文件，以适应不同的应用程序。通过选择26种不同的流量，压力和通风参数以及趋势数据，可以根据您的需要配置。

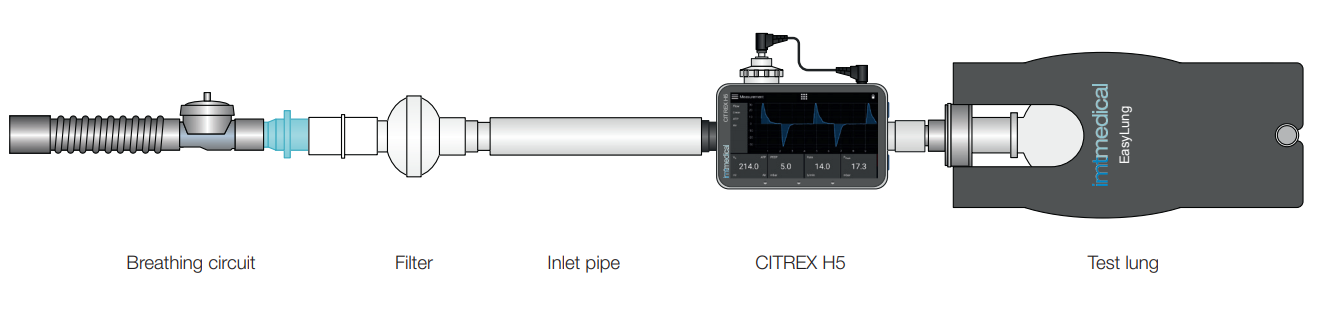

H5呼吸机分析仪测试装置用于检查和认证：
CPAP /双水平呼吸机
ICU呼吸机
高频通风机
血压监测器
氧气浓缩器
肺活量计
二氧化碳吹风机
医疗气体供应

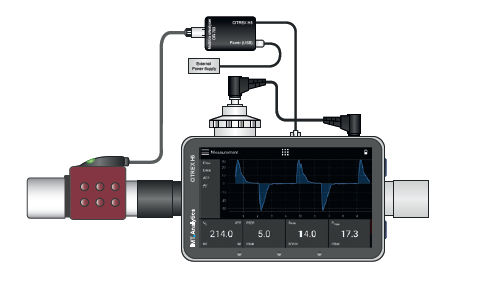

使用可选MultiGasAnalyser™OR-703气体浓度测量模块进行主流式在线实时气体浓度监控，具有多功能性和简单易操作的设计。在测试麻醉输送和监测系统或CO2监测设备的性能和准确性时，传感器稳定、可靠。

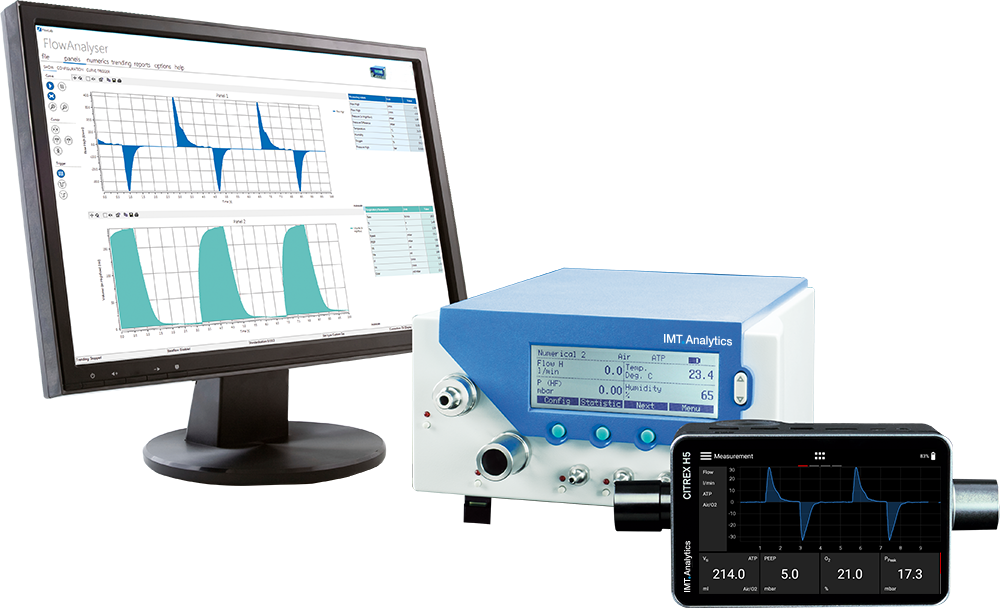

可选的FlowLab™软件提供了一个简单有用的工具来分析所有通气参数，包括实时流量/压力曲线，功能性缩放曲线和生成测试报告。
FlowLab软件
FlowLabTM是工具软件包。 其菜单简洁易读。使用鼠标轻松导航，您可以选择首选的显示模式（波形，趋势或数值化显示）。
用户配置的测试报告还允许方便地收集所有数据。
测试报告
只需点击一下即可测试报告打印输出；用户定义的配置；可插入徽标；自动检索VenTest数据；每个测试对象的各种输入选项；每个报告的对应控制编号
波形模式
以时间坐标轴或参数环显示波形，多种标尺测量曲线，用于在单次，标准或自动模式下显示实时曲线；用户自定义的布局和颜色；设置标题，打印和保存的选项；同时显示最多6条不同的曲线
趋势模式
长达100小时的数据记录；用户定义的趋势间隔；同时最多10个值；数据导出到Excel等；用户定义的布局和颜色；设置标题，打印和保存的选项；自动文件大小计算；
数值显示
所有测量值数字显示在一页上或与波形显示组合；用户自定义的布局和颜色；统计数据，包括每个值的均值，最大值和最小值；可输入带公差的目标值；自动验证；同时显示多达20个值；
电脑系统最低要求
英特尔®奔腾®III800MHz（建议使用P4 1200MHz）；Microsoft®Windows®98，Me，2000，XP，Vista，7（32位/ 64位），8.1和10；Microsoft®InternetExplorer 5.01或更高版本；128MB RAM（推荐512MB）；高清上160MB可用空间（完全安装）；CD-ROM驱动器；显示800 x 600（推荐1024 x 768）部分
校准气体流量和压力的标准装置
此系列商品提供现货销售

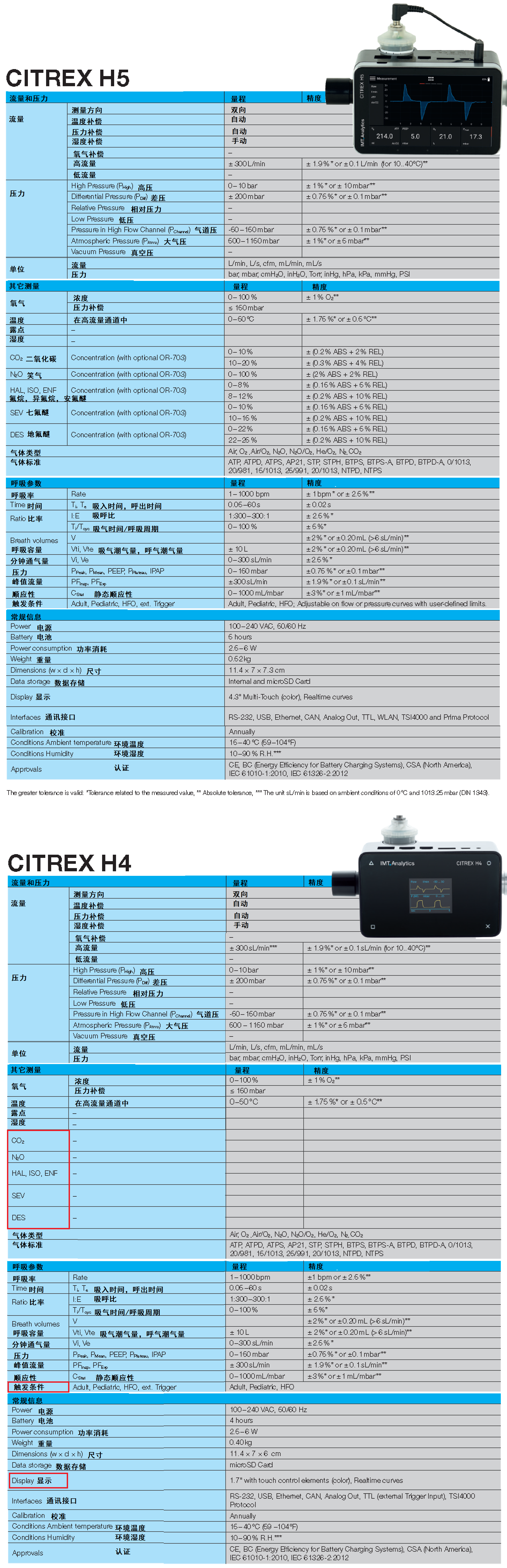

订货号100501：H5 便携式呼吸机分析仪
标准配置：H5型气流分析仪 1台，测试管接头组件1套，细菌过滤器1只，数据线1条，操作手册1份，出厂数据报告1份，电源适配器1只，便携包1只
订货号100501-1：H4 便携式呼吸机分析仪
标准配置：H4型气流分析仪 1台（呼吸参数同上，仅屏幕1.7”），测试管接头组件1套，细菌过滤器1只，数据线1条，操作手册1份，出厂数据报告1份，电源适配器1只，便携包1只

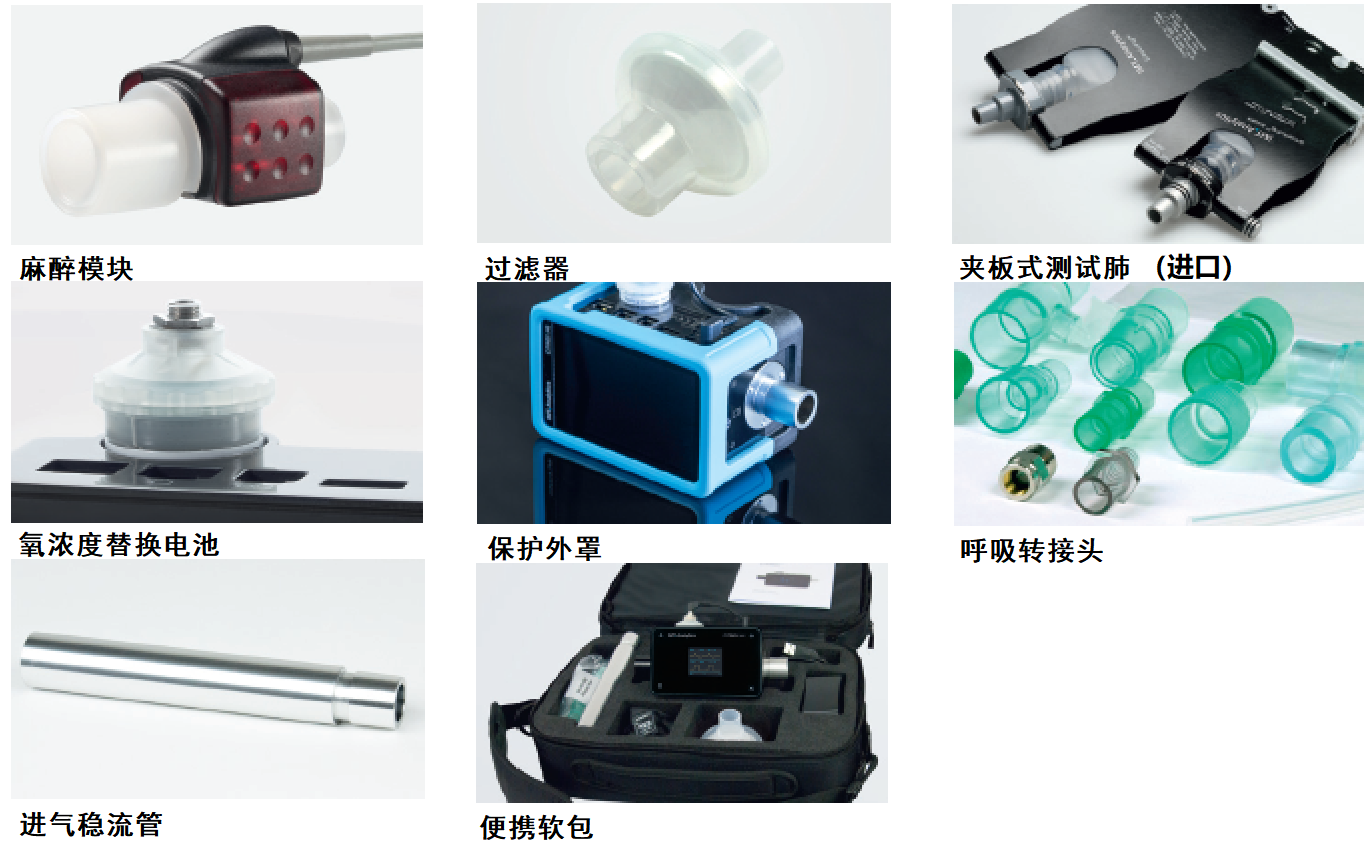

可选附件
选配件

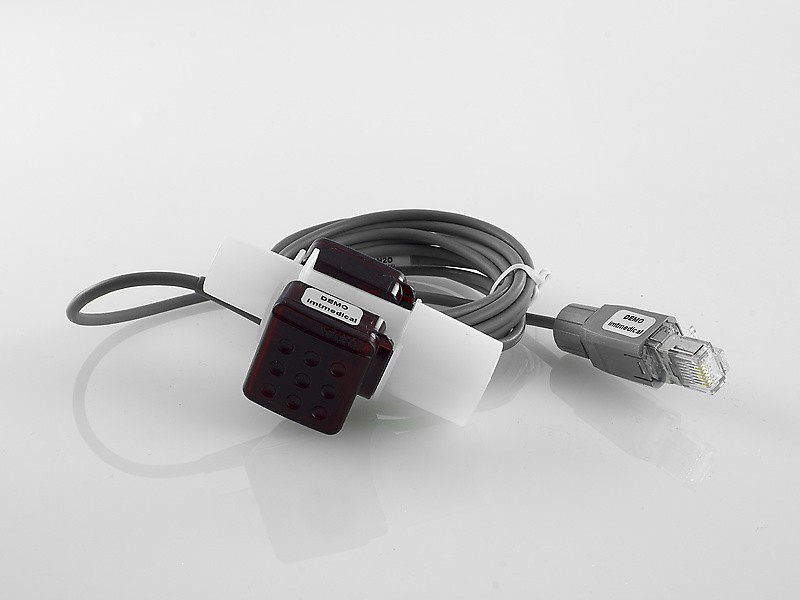

订货号100408：OR-703型 麻醉气体浓度分析模块
|
测量 |
气体类型 |
范围 |
准确度 |
|
|
二氧化碳（CO2） |
0 - 10％ |
±（0.2％ABS + 2％REL） |
|
|
|
10 - 20％ |
±（0.3％ABS + 4％REL） |
|
|
笑气（N2O） |
0 - 100％ |
±（2％ABS + 2％REL） |
|
|
氟烷，异氟醚，安氟醚（HAL，ISO，ENF） |
0 - 8％ |
±（0.15％ABS + 5％REL） |
|
|
|
8 - 12％ |
±（0.2％ABS + 10％REL） |
|
|
七氟醚（SEV） |
0 - 10％ |
±（0.15％ABS + 5％REL） |
|
|
|
10 - 15％ |
±（0.2％ABS + 10％REL） |
|
|
地氟醚（DES） |
0 - 22％ |
±（0.15％ABS + 5％REL） |
|
|
|
22 - 25％ |
±（0.2％ABS + 10％REL） |
|
响应时间 |
二氧化碳（CO2）<90 ms， 笑气和麻醉气体（N2O，AA）<300 ms， 氧气（O2）<300 ms |
||
|
监控 |
FlowAnalyser提供的数值数据 FlowLab软件提供的数字数据和实时曲线 |
||
|
接口 |
通过RS-232端口 |
||
|
物理数据 |
重量 |
<30 g（不含电缆） |
|
|
|
尺寸 |
3.70 x 2.7 x 2.5厘米 |
|
|
环境数据 |
运行温度 |
10 - 40°C |
|
|
|
储存温度 |
-20 - 50°C |
|
|
|
湿度 |
10 - 95％，无凝结 |
|
|
|
大气压力 |
压力700 - 1200 mbar（海波3048 米下） |
|
|
符合性和认证 |
CE根据93/42 / EEC MDD标记 |
||
订货号300533： 挥发罐测试工装
配合本工装可以解决麻醉机的无公共气体出口的难题，实现对挥发罐本身性能的快速检测。本工装适用于Datex-Ohmeda_Tec系列及兼容的麻醉药物挥发罐，可以连接O2 和AIR 气体做为载气。可以将麻醉剂挥发罐直接固定到支架上，通过使用中心供气系统或气瓶作为载气气源。可进行挥发罐气密性测试，气阻测试，麻醉气体浓度测试。
| 订货号 | 配置及描述 | 期货价 | 现货库存 | 订购数量 | 选择 |
|---|---|---|---|---|---|
| 100501 | IMT H5 便携式呼吸机分析仪（100501） | 0 | 1 | ||
| 300655 | 2199型 呼吸机计量型夹板模拟肺（300655） | 0 | 10 |
