使用可靠的校准工具测量机械通气设备的可靠性和精度是避免致命错误的关键。精度和可靠性正是VenTest系列所能提供的。它可以提供单向、双向流量测量,压力,温度,湿度和氧气浓度测量。支持成人,儿科和高频通气测量模式使其成为所有呼吸机、麻醉机、正压通气机、肺活量计、负压吸引器和气体治疗带等众多需要气体流量校准的设备的理想测试工具。VenTest将简单、直观的用户界面与最精确的传感器技术相结合,降低了工作难度。
VenTest 800 标准型,适用于所有常规应用测试
VenTest 810 增加真空度测试,±1bar复合压力传感器
VenTest 820 增加测量5mbar的微压传感器
测量并计算所有常见的呼吸参数,测量值包括:流速,通气量,压力,氧气浓度,温度,湿度;计算值包括:潮气量( Vti 吸入,Vte 呼出),通气量( Vi 吸入,Ve 呼出),峰值流速( PF Insp.吸入,PF Exp.呼出),时间(Ti 吸入,Te 呼出),时间比(Ti/Ttotal 吸入时间/总时间),吸呼比(I:E),呼吸率(Rate),压力峰值(Ppeak),压力平均值(Pmean),呼气末正压(PEEP),平台压(Pplateau),压力变化(Delta P=Plateau-PEEP),静态顺应性(Cstat)
兼容10种气体类型,如:空气(Air),氧气(O2),笑气(N2O),氦气(He),氮气(N2),二氧化碳(CO2),混合气体:空气/ 氧气,笑气/ 氧气,氦气/ 21%氧气(Heliox),用户自定义,和17种气体流量测量所需的参考或补偿标准
内置板卡数据存储器,允许存储多达10条记录,每条记录包含16个测量值,消除了手动数据捕获错误和文书工作麻烦的风险。当与可选的FlowLabTM软件一起使用时,可以存储超过100小时的有价值的性能信息,以实现总体可追溯性和呼吸机性能的全面分析。
提供USB,RS-232和外部触发接口,VenTest可以通过测试软件和呼吸机进行通信,以提高自动化程度,提高可追溯性并使呼吸机测试过程标准化。
支持电池操作模式,当您在无法接通主电源时,长达3小时的电池寿命可提供方便快捷的测试。

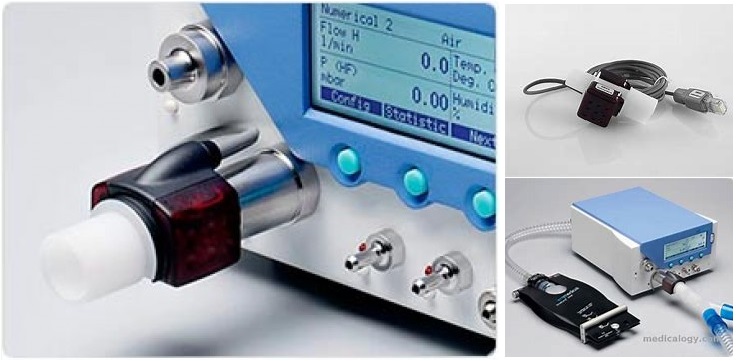

使用可选MultiGasAnalyser™OR-703气体浓度测量模块进行主流式在线实时气体浓度监控,具有独特的多功能性和设计。在测试麻醉输送和监测系统或CO2监测设备的性能和准确性时,传感器证明其绝对可靠性。
FlowLab数据采集软件 (选配项目)

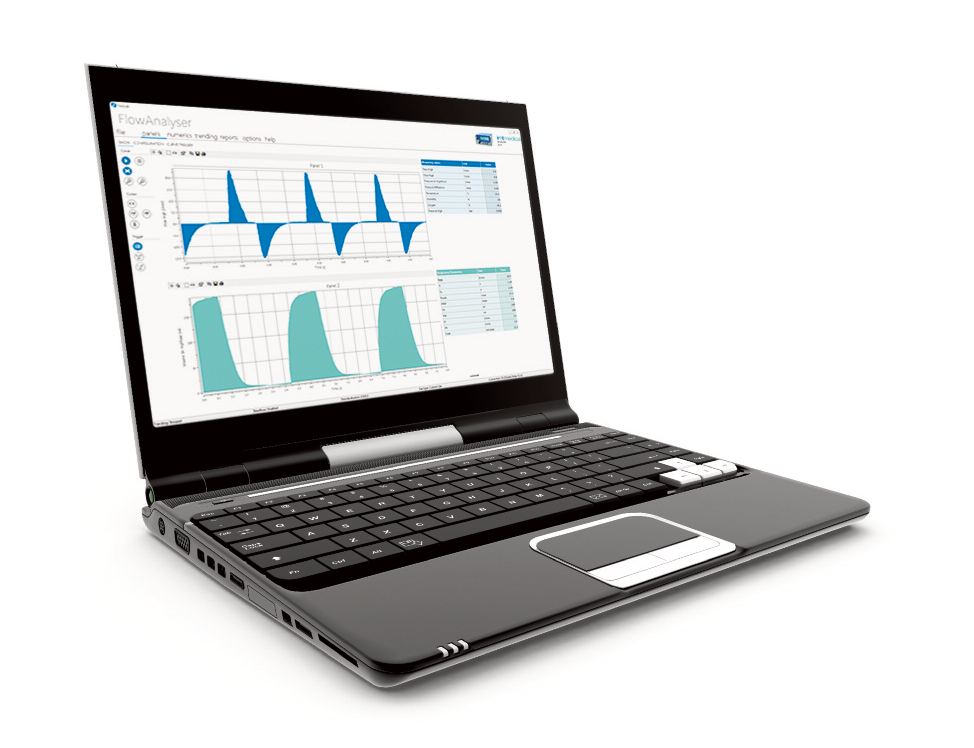

可选的FlowLab™软件来采集所有通气参数,包括实时流量/压力曲线,曲线细节放大和缩小。所有测量值都可以直接存储到excel,并随后被检索用于文档编制。
波形模式
以时间坐标轴或参数环显示波形,多种标尺测量曲线,独特的触发器,用于在单次,标准或自动模式下显示实时曲线;用户自定义的布局和颜色;设置标题,打印和保存的选项;同时显示多至6条不同的曲线
趋势模式
长达100小时的数据记录;用户定义的趋势间隔;同时多达10个值;数据导出到Excel等;用户定义的布局和颜色;设置标题,打印和保存的选项;自动文件大小计算;
数值显示
所有测量值数字显示在一页上或与波形显示组合;用户自定义的布局和颜色;统计数据,包括每个值的均值,峰值;可输入带公差的目标值;自动验证;同时显示多达20个值;
订货号100900-S:气道压力精度稳定性数据分析软件 (选配项目)
用途:软件用于睡眠呼吸机的呼吸参数的数据处理,单水平通气机输出的静态气道压力可自定义分析周期,计算分钟平均量,最大偏差量并进行图表显示。单水平通气机输出的动态气道压力可自定义分析周期,可自动判断正、负峰压值并进行图表显示,计算呼吸周期内正峰压偏差平均值,负峰压偏差平均值,动态压力波动性。双水平通气机输出的动态压力可自定义分析周期,,可自动判断呼吸周期内吸气项和呼气项正负峰压值并进行图表显示。
计算吸气相正、负偏差平均值以及吸气项动态压力波动性,计算呼气相正、负偏差平均值以及吸气项动态压力波动性;呼吸机通气输出可自定义分析周期,自动读取每个呼吸周期(最少30个呼吸周期)的PEEP值、VTI值、压力峰值、VTE值,计算偏差值并进行图表显示,自动判断最大值
标准:YY9706.270-2021(ISO80601-2-70:2015,MOD) 医用电气设备第2-70部分睡眠呼吸暂停治疗设备的基本安全和基本性能专用要求(201.12.1.101静态气道压力长期精度的稳定性,201.12.1.102动态气道压力短期精度的稳定性)
性能:

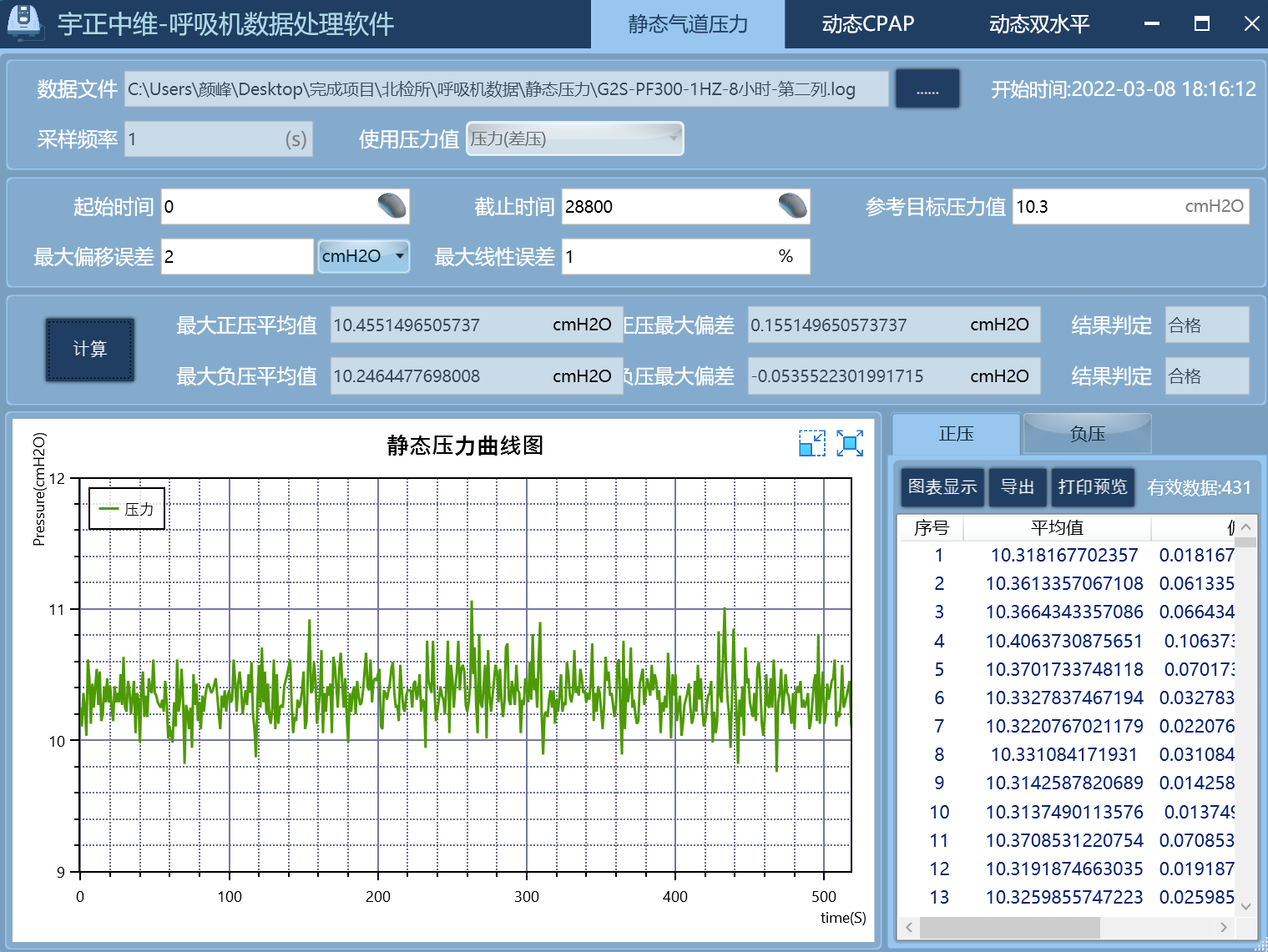

静态气道压力的数据统计列表(静态压力值)并进行图表显示,自定义感兴趣分析周期,自动计算最大正压平均值,最大负压平均值,最大偏移误差,原始计算数据。

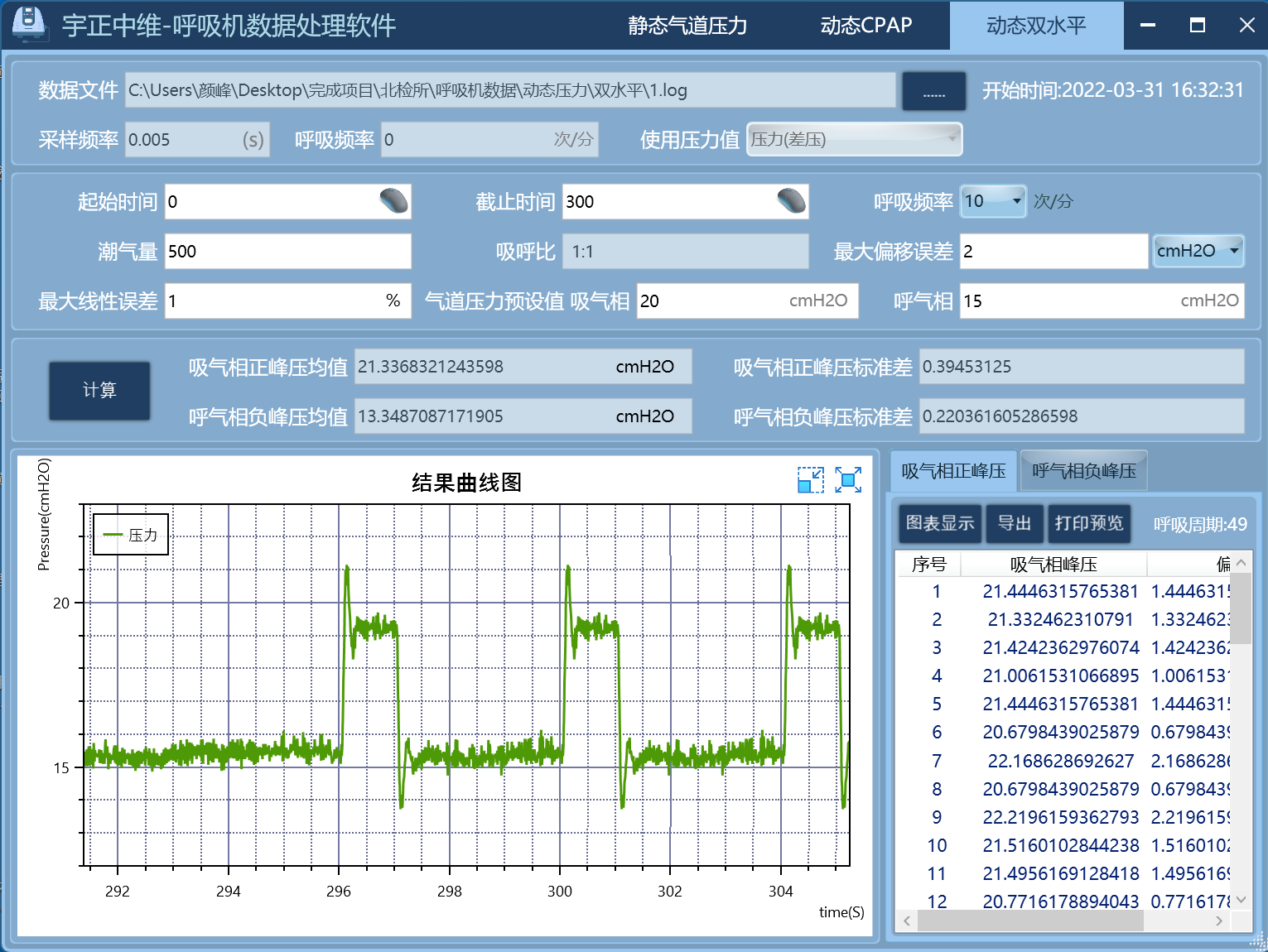

动态CPAP气道压力的数据统列表(正峰压平均值,负峰压平均值,峰峰压)并进行图表显示,自定义感兴趣分析周期,自动计算正峰压偏移平均值,负峰压偏移平均值,,动态压力平均值(动态压力波动性),内置5Hz低通滤过数据处理算法,可设定呼吸气相计算取向百分比
动态双水平气道压力的数据统计列表(吸气相峰压,呼气相峰压)并进行图表显示,自定义感兴趣分析周期,自动计算吸气相和呼气相的峰压平均值和峰压偏差平均值,峰压标准差(动态压力波动性)

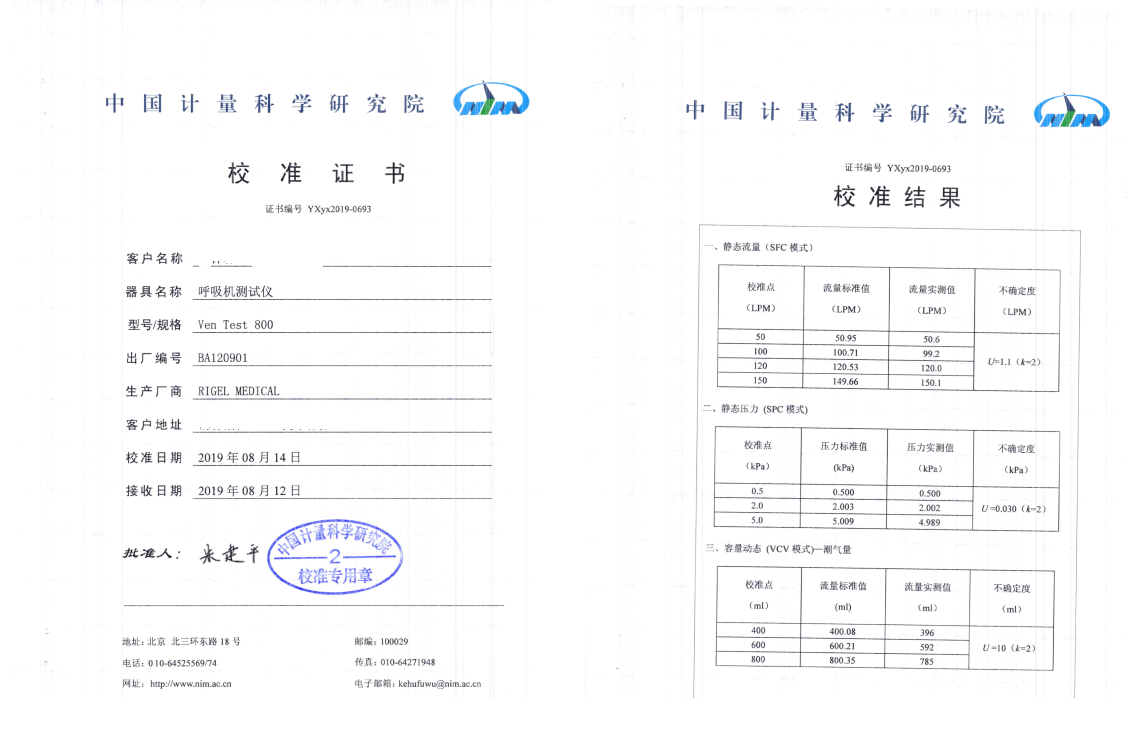

计量送检:推荐至中国计量科学研究院 校准证书:
适用于所有呼吸机,麻醉机等机械通气类设备的理想校准工具
流速&压力测量 |
范围 |
精度 |
800 |
810 |
820 |
|
流量 |
测量类型 |
双向 |
□ |
□ |
□ |
|
温度补偿 |
有 |
□ |
□ |
□ |
||
气压补偿 |
有 |
□ |
□ |
□ |
||
湿度补偿 |
有 |
□ |
□ |
□ |
||
氧气补偿 |
有 |
□ |
□ |
□ |
||
高流速通道 |
±300LPM |
±1.75%*或±0.1L/min** |
□ |
□ |
□ |
|
低流速通道 |
±20LPM |
±1.75%*或±0.04L/min** |
□ |
□ |
□ |
|
压力 |
流速气道压 |
0 - 15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa(0.1mbar)** |
□ |
□ |
□ |
高压端口 |
0 - 10bar |
± 1%* 或 ± 10mbar** |
□ |
□ |
□ |
|
差压端口 |
±15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa(0.1mbar)** |
差值 |
相对值 |
相对值 |
|
大气压 |
0 - 1150mbar (绝压) |
± 1%* 或 ± 5mbar** |
□ |
□ |
□ |
|
超低压道 |
0 - 5mbar |
± 1%* 或 ± 0.01mbar** |
|
|
□ |
|
真空压道 |
± 1000mbar |
± 0.5%* 或 ± 2mbar** |
|
□ |
|
|
测量单位 |
流速 |
L/min, L/s, cfm, mL/min, mL/s |
□ |
□ |
□ |
|
压力 |
bar, mbar, cmH2O, inH2O, T或r, inHg, hPa,kPa, mmHg, PSI |
□ |
□ |
□ |
||
额外测量值 |
范围 |
精度 |
|
|
|
|
氧气 |
浓度 |
0 - 100% |
±1% O2** |
□ |
□ |
□ |
压力补偿 |
有 |
□ |
□ |
□ |
||
温度 |
内置高流速通道 |
0 - 50°C |
± 1.75%* 或 ± 0.5ºC |
□ |
□ |
□ |
湿度 |
内置高流速通道 |
0 - 100% |
± 3%** |
□ |
□ |
□ |
露点 |
内置高流速通道 |
零下10 - 50°C |
± 2%* 或 ±1ºC |
□ |
□ |
□ |
麻醉气体 浓度 |
选配件 |
技术参数请详见麻醉气体浓度测试模块OR-703之附页资料 |
OR-703 |
OR-703 |
OR-703 |
|
呼吸参数1) |
范围 |
精度 |
|
|
|
|
潮气量 |
吸入Vti 呼出Vte 高流速气道 |
± 10L |
±1.75%或±0.20mL (>6.0L/min) |
□ |
□ |
□ |
吸入Vti 呼出Vte 低流速气道 |
± 10L |
±1.75%或±0.10mL (>2.4L/min) |
□ |
□ |
□ |
|
分钟通气量 |
吸入Vi 呼出Ve |
0 - 300L/min |
±2.5%* |
□ |
□ |
□ |
峰值流速 |
吸入/呼出峰流 Peakflow Insp./Exp. |
± 300L/min |
±1.75%* 或 ±0.1L/min** |
□ |
□ |
□ |
气道压力 |
峰压Ppeak 气道平均压Pmean 呼气末正压PEEP 平台压Pplateau 压力差Delta P |
0 - 15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa(0.1mbar)** |
□ |
□ |
□ |
呼吸率 |
Rate |
1 - 1000bpm |
±1bpm 或 ±2.5%** |
□ |
□ |
□ |
时间 |
吸气时间Ti 呼气时间Te |
0 - 60s |
±0.01s |
□ |
□ |
□ |
吸呼比 |
I:E |
1:300 - 300:1 |
±2.5% |
□ |
□ |
□ |
吸入时间 占比 |
吸入时间/总时间(Ti/Ttotal) |
0 - 100% |
±5% |
□ |
□ |
□ |
顺应性 |
静态(Cstat) |
0 - 1000mL/mbar |
±3%* 或 ±1mL/mbar** |
□ |
□ |
□ |
气体流量测量参考或补偿标准 |
17种气体标准,如下 ATP-环境温度/环境大气压/当前湿度 ATPD-环境温度/环境大气压/干燥气体 ATPS-环境温度/环境大气压/饱和湿度 AP21-21℃/环境压力/当前湿度 STP-美标21.1℃/760mmHg/干燥 STPH-美标21.1℃/760mmHg/当前湿度 BTPS-37℃体温/综考压力/饱和湿度 BTPS-A 37℃体温/环境压力/饱和湿度 BTPD-37℃体温/综考压力/干燥 BTPD-A 37℃体温/环境压力/干燥 0/1013-德标1343/0℃/1013mbar/干燥 20/981-德标102/20℃/981mbar/干燥 15/1013-API标准/15℃/1013.25 mbar/干燥 25/991-卡明斯标准/25℃/991mbar/干燥 20/1013-20℃/1013mbar/干燥 NTPD-20℃/1013mbar/干燥 NTPS-20℃/1013mbar/饱和湿度 |
□ |
□ |
□ |
||
气体流量测量兼容性 |
10种气体类型, 如:空气(Air),氧气(O2),笑气(N2O),氦气(He),氮气(N2),二氧化碳(CO2) 混合气体:空气/ 氧气,笑气/ 氧气,氦气/ 21%氧气(Heliox)等 用户自定义 |
□ |
□ |
□ |
||
触发设置 |
成人,儿科,高频通气模式 用户可根据需要在流量或压力曲线上进行触发限值调整。 |
□ |
□ |
□ |
有效容忍度(*与测量值相关的容差,**绝对容差,***非冷凝)
1)与触发器的最佳校准相关的容差。
电气和物理数据 |
|
交流电源 |
90-260V AC,50-60Hz |
电池(铅充电电池) |
3小时(使用OR-703麻醉模块 2小时),能量消耗23VA |
重量 |
3.7公斤 |
外型尺寸(宽*深*高) |
22*25*12厘米 |
数据存储:含所有参数,测量以及呼吸值 |
|
显示(图形化功能指示,数值显示,统计,触发模式,气体类型和标准,电量和通讯指示,指定测量项目,单位,统计模式(峰值,平均值),次级菜单可进入校准,设置,和系统信息等用户界面) |
|
RT-200模拟模式:通过RS-232接口,模拟RT-200风格命令 |
|

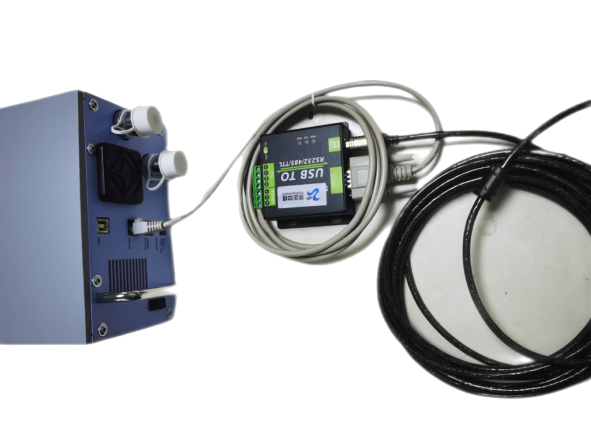

通信接口:USB 或 Windows 软件FlowLabTM,RS-232通信,TTL外部触发和TSI4000协议 |
|
条件 |
|
环境温度 |
15-40℃ |
湿度 |
10%-90%RH下不凝结 |
空气压力 |
700-1060毫巴 |
存储和运输 |
温度-10-60℃,湿度5-95%RH下 |
认证 |
CE,CSA |
麻醉气体浓度模块技术参数表请详见 http://www.bjyzzw.com/mzqtydfxy/680.htm
可提供该系列产品的短期租赁业务,有需求者可以联系我方工作人员
中国地区授权总代理,此系列商品提供现货销售,维修校准服务
订货号100401:VenTest800 呼吸机测试仪(推荐配置)

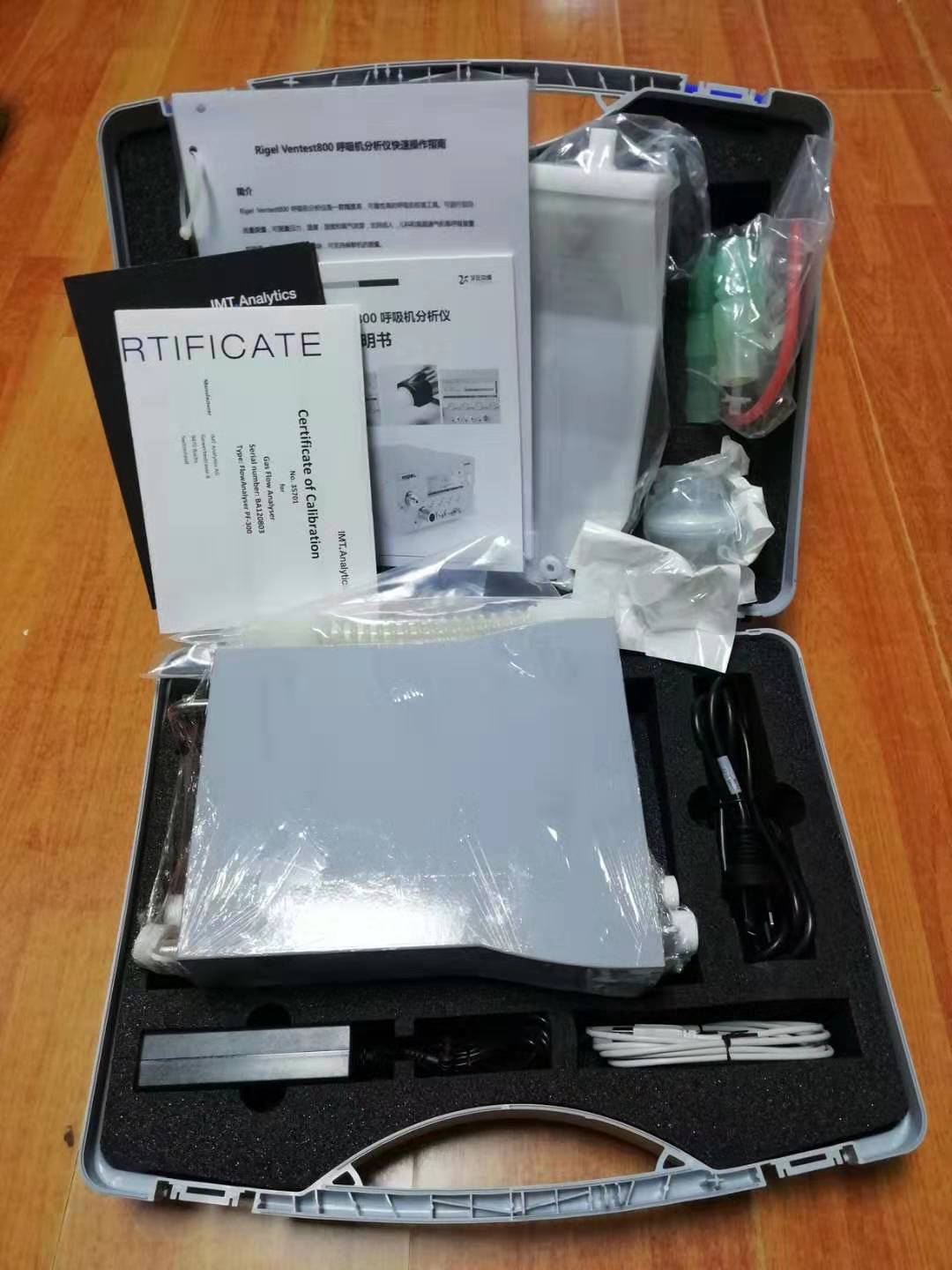

推荐配置:气流分析仪1台,电源适配器1只,USB电缆1条,测试管组件1套, 测试管组件扩展1组(含90°测试弯头1支,30CM测试延长管1支),空气过滤器1只,中文使用手册1本, 中文快速操作指南1份,出厂测试报告1份,手提箱1只
选配件
订货号300655:2199型 呼吸机计量型夹板模拟肺
标准配置:2199A成人用模拟肺,300655-2:2199I婴儿用模拟肺,气道阻力转接头2只(成人/婴儿各1只),延长管2只,顺应性调制夹具2只
订货号:300231 成人型便携式可调制测试肺
订货号:300232 小儿型便携式可调制测试肺
订货号:100408 OR-703麻醉气体浓度分析模块
测量 |
气体类型 |
范围 |
准确度 |
|
二氧化碳(CO2) |
0 - 15% |
±(0.2% + 2%读数) |
|
|
15 - 25% |
|
|
笑气(N2O) |
0 - 100% |
±(2% + 2%读数) |
|
氟烷,异氟醚,安氟醚(HAL,ISO,ENF) |
0 - 8% |
±(0.15% + 5%读数) |
|
|
8 - 25% |
|
|
七氟醚(SEV) |
0 - 10% |
±(0.15% + 5%读数) |
|
|
10 - 25% |
|
|
地氟醚(DES) |
0 - 22% |
±(0.15% + 5%读数) |
|
|
22 - 25% |
|
响应时间 |
二氧化碳(CO2)<90 ms, 笑气和麻醉气体(N2O,AA)<300 ms, 氧气(O2)<300 ms |
||
监控 |
FlowAnalyser提供的数值数据 FlowLab软件提供的数字数据和实时曲线 |
||
接口 |
通过RS-232端口 |
||
物理数据 |
重量 |
<30 g(不含电缆) |
|
|
尺寸 |
3.70 x 2.7 x 2.5厘米 |
|
环境数据 |
运行温度 |
10 - 40°C |
|
|
储存温度 |
-20 - 50°C |
|
|
湿度 |
10 - 95%,无凝结 |
|
|
大气压力 |
压力700 - 1200 mbar(海波3048 米下) |
|
符合性和认证 |
CE根据93/42 / EEC MDD标记 |
订货号300533: 挥发罐测试工装
配合本工装可以解决麻醉机的无公共气体出口的难题,实现对挥发罐本身性能的快速检测。本工装适用于Datex-Ohmeda_Tec系列及兼容的麻醉药物挥发罐,可以连接O2 和AIR 气体做为载气。可以将麻醉剂挥发罐直接固定到支架上,通过使用中心供气系统或气瓶作为载气气源。可进行挥发罐气密性测试,气阻测试,麻醉气体浓度测试。
订货号:100401-1 FlowLab数据分析软件
订货号:100401-2 复用型测试管路套装1套
订货号:100401-3 三通系列&直通&弯头
订货号:100401-4 变径&取样&硅胶接管
订货号:100401-5 气流分析仪用空气滤过器
订货号:100401-6 远程通讯线
