GB 9706.212-2020 医用电气设备 第2-12部分：重症护理呼吸机的基本安全和基本性能专用要求
GB 9706.213-2021 医用电气设备 第2-13部分：麻醉工作站的基本安全和基本性能专用要求
YY9706.270-2021 医用电气设备 第2-70部分睡眠呼吸暂停治疗设备的基本安全和基本性能专用要求
JJF 1234-2018 呼吸机校准规范
使用可靠的校准工具测量机械通气设备的可靠性和精度是避免致命错误的关键。精度和可靠性正是PF系列所能提供的。它可以提供单向、双向流量测量，压力，温度，湿度和氧气浓度测量。支持成人，儿科和高频通气测量模式使其成为所有呼吸机、麻醉机、正压通气机、肺活量计、负压吸引器和气体治疗带等众多需要气体流量校准的设备的理想测试工具。PF将简单、直观的用户界面与精确的传感器技术相结合，降低了工作难度。
PF300 标准型，适用于所有常规应用测试
PF310 增加真空度测试，±1bar复合压力传感器
PF320 增加测量5mbar的微压传感器
测量并计算所有常见的呼吸参数，测量值包括：流速，通气量，压力，氧气浓度，温度，湿度；计算值包括：潮气量（ Vti 吸入，Vte 呼出），通气量（ Vi 吸入，Ve 呼出），峰值流速（ PF Insp.吸入，PF Exp.呼出），时间（Ti 吸入，Te 呼出），时间比（Ti/Ttotal 吸入时间/总时间），吸呼比（I:E），呼吸率（Rate），压力峰值（Ppeak），压力平均值（Pmean），呼气末正压（PEEP）,平台压（Pplateau），压力变化（Delta P=Plateau-PEEP），静态顺应性（Cstat）
兼容10种气体类型，如：空气（Air），氧气（O2），笑气（N2O），氦气（He），氮气（N2），二氧化碳（CO2），混合气体：空气/ 氧气，笑气/ 氧气，氦气/ 21%氧气(Heliox)，用户自定义，和17种气体流量测量所需的参考或补偿标准
内置板卡数据存储器，允许存储多达10条记录，每条记录至多包含16个测量值，消除了手动数据捕获错误和文书工作麻烦的风险。当与可选的FlowLabTM软件一起使用时，可以存储超过100小时的有价值的性能信息，以实现总体可追溯性和呼吸机性能的全面分析。
提供USB，RS-232和外部触发接口，PF可以通过测试软件和呼吸机进行通信，以提高自动化程度，提高可追溯性并使呼吸机测试过程标准化。
支持电池操作模式，当您在无法接通主电源时，长达3小时的电池寿命可提供方便快捷的测试。
使用可选MultiGasAnalyser™OR-703气体浓度测量模块进行主流式在线实时气体浓度监控，具有独特的多功能性和设计。在测试麻醉输送和监测系统或CO2监测设备的性能和准确性时，传感器证明其绝对可靠性。
通过按下按钮，所有测量值都可以直接存储在PF300上，并随后被检索用于文档编制。可选的FlowLab™软件提供了一个简单有用的工具来分析所有通气参数，包括实时流量/压力曲线，功能性缩放曲线和生成测试报告。
FlowLab软件
FlowLabTM是工具软件包。 其独特性体现在其菜单的简洁性上。使用鼠标轻松导航，您可以选择首选的显示模式（波形，趋势或数值化显示）。
用户配置的测试报告还允许方便地收集所有数据。
测试报告
只需点击一下即可测试报告打印输出；用户定义的配置；可插入徽标；自动检索PF数据；每个测试对象的各种输入选项；每个报告的唯一控制编号
波形模式
以时间坐标轴或参数环显示波形，多种标尺测量曲线，独特的触发器，用于在单次，标准或自动模式下显示实时曲线；用户自定义的布局和颜色；设置标题，打印和保存的选项；同时显示多达6条不同的曲线
趋势模式
长达100小时的数据记录；用户定义的趋势间隔；同时多达10个值；数据导出到Excel等；用户定义的布局和颜色；设置标题，打印和保存的选项；自动文件大小计算；
数值显示
所有测量值数字显示在一页上或与波形显示组合；用户自定义的布局和颜色；统计数据，包括每个值的均值，极值；可输入带公差的目标值；自动验证；同时显示多达20个值；
电脑系统要求
英特尔®奔腾®III800MHz（建议使用P4 1200MHz）；Microsoft®Windows®98，Me，2000，XP，Vista，7（32位/ 64位），8.1和10；Microsoft®InternetExplorer 5.01或更高版本；128MB RAM（推荐512MB）；高清上160MB可用空间（完全安装）；CD-ROM驱动器；显示800 x 600（推荐1024 x 768）部分

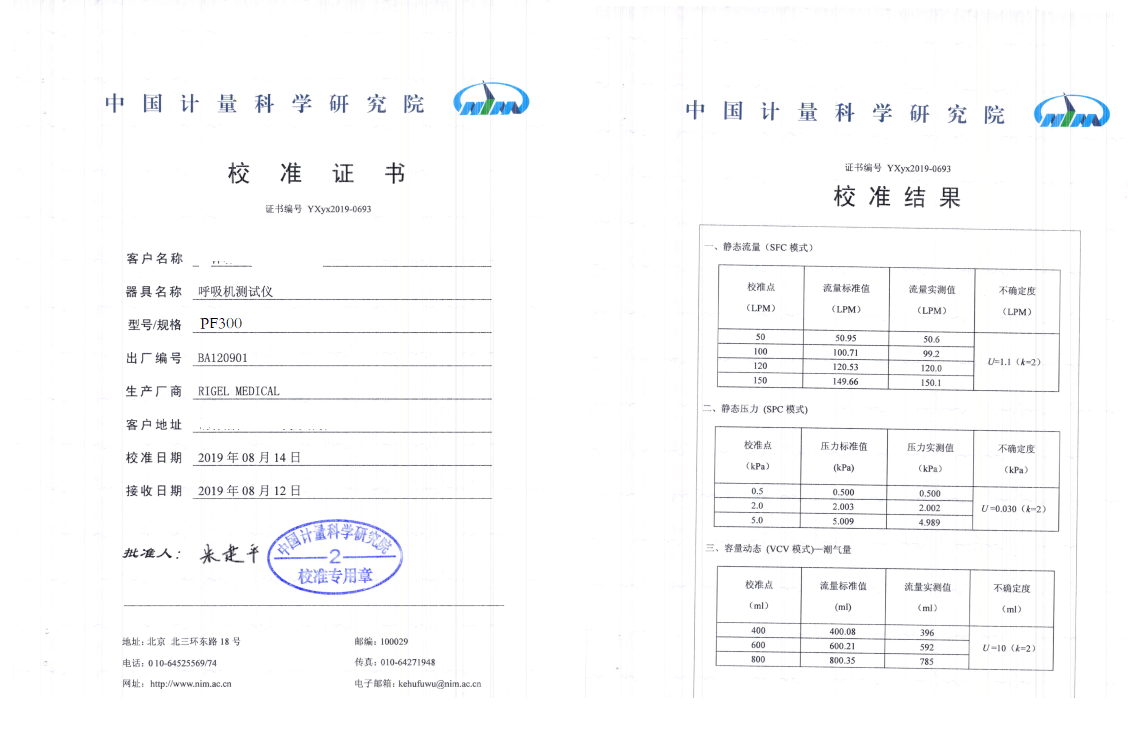

中国计量科学研究院校准证书：
适用于所有呼吸机，麻醉机等机械通气类设备的理想校准工具
|
流速&压力测量 |
范围 |
精度 |
300 |
310 |
320 |
|
|
流量 |
测量类型 |
双向 |
□ |
□ |
□ |
|
|
温度补偿 |
有 |
□ |
□ |
□ |
||
|
气压补偿 |
有 |
□ |
□ |
□ |
||
|
湿度补偿 |
有 |
□ |
□ |
□ |
||
|
氧气补偿 |
有 |
□ |
□ |
□ |
||
|
高流速通道 |
±300LPM |
±1.75%*或±0.1L/min** |
□ |
□ |
□ |
|
|
低流速通道 |
±20LPM |
±1.75%*或±0.04L/min** |
□ |
□ |
□ |
|
|
压力 |
流速气道压 |
0 - 15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa（0.1mbar）** |
□ |
□ |
□ |
|
高压气道 |
0 - 10bar |
± 1%* 或 ± 10mbar** |
□ |
□ |
□ |
|
|
低压气道 |
±15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa（0.1mbar）** |
差值 |
相对值 |
相对值 |
|
|
大气压 |
0 - 1150mbar (绝压) |
± 1%* 或 ± 5mbar** |
□ |
□ |
□ |
|
|
超低压道 |
0 - 5mbar |
± 1%* 或 ± 0.01mbar** |
|
|
□ |
|
|
真空压道 |
± 1000mbar |
± 0.5%* 或 ± 2mbar** |
|
□ |
|
|
|
测量单位 |
流速 |
L/min, L/s, cfm, mL/min, mL/s |
□ |
□ |
□ |
|
|
压力 |
bar, mbar, cmH2O, inH2O, T或r, inHg, hPa,kPa, mmHg, PSI |
□ |
□ |
□ |
||
|
额外测量值 |
范围 |
精度 |
|
|
|
|
|
氧气 |
浓度 |
0 - 100% |
±1% O2** |
□ |
□ |
□ |
|
压力补偿 |
有 |
□ |
□ |
□ |
||
|
温度 |
内置高流速通道 |
0 - 50°C |
± 1.75%* 或 ± 0.5ºC |
□ |
□ |
□ |
|
湿度 |
内置高流速通道 |
0 - 100% |
± 3%** |
□ |
□ |
□ |
|
露点 |
内置高流速通道 |
零下10 - 50°C |
± 2%* 或 ±1ºC |
□ |
□ |
□ |
|
麻醉气体 浓度 |
选配件 |
技术参数请详见麻醉气体浓度测试模块OR-703之附页资料 |
OR-703 |
OR-703 |
OR-703 |
|
|
呼吸参数1） |
范围 |
精度 |
|
|
|
|
|
潮气量 |
吸入Vti 呼出Vte 高流速气道 |
± 10L |
±1.75%或±0.20mL (>6.0L/min) |
□ |
□ |
□ |
|
吸入Vti 呼出Vte (低流速气道) |
± 10L |
±1.75%或±0.10mL (>2.4L/min) |
□ |
□ |
□ |
|
|
分钟通气量 |
吸入Vi 呼出Ve |
0 - 300L/min |
±2.5%* |
□ |
□ |
□ |
|
峰值流速 |
吸入/呼出峰流 Peakflow Insp./Exp. |
± 300L/min |
±1.75%* 或 ±0.1L/min** |
□ |
□ |
□ |
|
气道压力 |
峰压Ppeak 气道平均压Pmean 呼气末正压PEEP 平台压Pplateau 压力差Delta P |
0 - 15kPa (150mbar) |
± 0.75%* 或 ±0.01kPa（0.1mbar）** |
□ |
□ |
□ |
|
呼吸率 |
Rate |
1 - 1000bpm |
±1bpm 或 ±2.5%** |
□ |
□ |
□ |
|
时间 |
吸气时间Ti 呼气时间Te |
0.05 - 60s |
±0.02s |
□ |
□ |
□ |
|
吸呼比 |
I：E |
1:300 - 300:1 |
±2.5% |
□ |
□ |
□ |
|
吸入时间 占比 |
吸入时间/总时间（Ti/Ttotal） |
0 - 100% |
±5% |
□ |
□ |
□ |
|
顺应性 |
静态（Cstat） |
0 - 1000mL/mbar |
±3%* 或 ±1mL/mbar** |
□ |
□ |
□ |
|
气体流量测量参考或补偿标准 |
17种气体标准,如下 ATP-环境温度/环境大气压/当前湿度 ATPD-环境温度/环境大气压/干燥气体 ATPS-环境温度/环境大气压/饱和湿度 AP21-21℃/环境压力/当前湿度 STP-美标21.1℃/760mmHg/干燥 STPH-美标21.1℃/760mmHg/当前湿度 BTPS-37℃体温/综考压力/饱和湿度 BTPS-A 37℃体温/环境压力/饱和湿度 BTPD-37℃体温/综考压力/干燥 BTPD-A 37℃体温/环境压力/干燥 0/1013-德标1343/0℃/1013mbar/干燥 20/981-德标102/20℃/981mbar/干燥 15/1013-API标准/15℃/1013.25 mbar/干燥 25/991-卡明斯标准/25℃/991mbar/干燥 20/1013-20℃/1013mbar/干燥 NTPD-20℃/1013mbar/干燥 NTPS-20℃/1013mbar/饱和湿度 |
□ |
□ |
□ |
||
|
气体流量测量兼容性 |
10种气体类型， 如：空气（Air），氧气（O2），笑气（N2O），氦气（He），氮气（N2），二氧化碳（CO2） 混合气体：空气/ 氧气，笑气/ 氧气，氦气/ 21%氧气(Heliox) 用户自定义 |
□ |
□ |
□ |
||
|
触发设置 |
成人，儿科，高频通气模式 用户可根据需要在流量或压力曲线上进行触发限值调整。 |
□ |
□ |
□ |
||
有效容忍度（*与测量值相关的容差，**绝对容差，***非冷凝）
1）与触发器的最佳校准相关的容差。
|
电气和物理数据 |
|
|
交流电源 |
90-260V AC，50-60Hz |
|
电池（铅充电电池） |
3小时（使用OR-703麻醉模块 2小时），能量消耗23VA |
|
重量 |
3.7公斤 |
|
外型尺寸（宽*深*高） |
22*25*12厘米 |
|
数据存储：含所有参数，测量以及呼吸值 |
|
|
显示（图形化功能指示，数值显示，统计，触发模式，气体类型和标准，电量和通讯指示，指定测量项目，单位，统计模式（最大，最小，平均值），次级菜单可进入校准，设置，和系统信息等用户界面） |
|
|
RT-200模拟模式：通过RS-232接口，模拟RT-200风格命令 |
|
|
通信接口：USB 或 Windows 软件FlowLabTM,RS-232通信，TTL外部触发和TSI4000协议 |
|
|
条件 |
|
|
环境温度 |
15-40℃ |
|
湿度 |
10%-90%RH下不凝结 |
|
空气压力 |
700-1060毫巴 |
|
存储和运输 |
温度-10-60℃，湿度5-95%RH下 |
|
认证 |
CE,CSA |
麻醉气体浓度模块技术参数表请详见 http://www.bjyzzw.com/mzqtydfxy/680.htm
此型号商品提供现货销售，维修和校准服务
订货号100401：IMT PF300呼吸机测试仪（推荐配置）
推荐配置：气流分析仪1台,电源适配器1只,USB电缆1条,测试管组件1套, 测试管组件扩展1组（含90°测试弯头1支，Maquet190夹板测试肺1只，30CM测试延长管1支），空气过滤器1只，中文使用手册1本, 中文快速操作指南1份，出厂测试报告1份,手提箱1只
选配件
订货号：100386 Maquet190成人1升限流器医用夹板测试肺
被认为是测试肺的“黄金标准”，因为它具有耐久性和长寿命。输入口外径15mm，潮气量：最大1升，可高压灭菌最大120摄氏度，不含乳胶
订货号：300231 成人型便携式可调制测试肺
订货号：300232 小儿型便携式可调制测试肺
订货号：100401-2 OR-703麻醉气体浓度分析模块
订货号300533： 挥发罐测试工装
配合本工装可以解决麻醉机的无公共气体出口的难题，实现对挥发罐本身性能的快速检测。本工装适用于Datex-Ohmeda_Tec系列及兼容的麻醉药物挥发罐，可以连接O2 和AIR 气体做为载气。可以将麻醉剂挥发罐直接固定到支架上，通过使用中心供气系统或气瓶作为载气气源。可进行挥发罐气密性测试，气阻测试，麻醉气体浓度测试。
订货号：100401-1 FlowLab数据分析软件
订货号：100401-2 复用型测试管路套装1套
订货号：100401-3 三通系列&直通&弯头
订货号：100401-4 变径&取样&硅胶接管
订货号：100401-5 细菌过滤器
