C1250型 刚性等温模拟肺测试系统(100659)


产品型号:

100659

标  准:

GB 9706.212-2020 医用电气设备 第2-12部分:重症护理呼吸机的基本安全和基本性能专用要求

YY 9706.284-2023 医用电气设备 第2-84部分:紧急医疗服务环境用呼吸机的基本安全和基本性能专用要求

YY 0600.4-2013医用呼吸机 基本安全和主要性能专用要求 第4部分:人工复苏器

ISO 10651-4-2023 医用肺通气机.基本安全和性能的特殊要求.第5部分 气体驱动急救人工呼吸器


应用范围:

刚性模拟肺是依据玻意耳定律,选取内部布满均温材料的刚性容器制作成标准规定顺应性的呼吸潮气量(传输通气量)测试设备。由于是刚性容器,其容积几乎不会变化,均温材料又使温度的变化几乎可以忽略,保持了等温条件,所以其顺应性的精确性、可靠性、稳定性、重复性是非常高的,保证了对呼吸潮气量(传输通气量)的测试精度。国外对呼吸潮气量(传输通气量)的测试,主要就是用刚性模拟肺。
本呼吸模拟肺即为刚性模拟肺,其等温顺应性满足相关标准对呼吸潮气量(传输通气量)的测试精度要求。
软件系统可以绘制容积-压力环曲线,流速-压力环曲线,分析系统顺应性,气道阻力,气密型分析,等温特性分析,呼吸管路补偿的影响
呼吸机测试如带有湿化器单元一起使用,推荐选配定制加热除湿单元。


推荐参考数据如下:

1升容积腔模拟小儿呼吸系统的顺应性特性,C值=1mL/mbar(10ml/KPa)±5%

20升容积腔模拟儿童呼吸系统的顺应性特性,C值=20mL/mbar(200ml/KPa)±5%

50升容积腔模拟成人呼吸系统的顺应性特性,C值=50mL/mbar(500ml/KPa)±5%

可设置R5=0.5kPa/(L/s) - R400=40kPa/(L/s)的多种气道阻力

(其他顺应性,气道阻力的需求可来电定制)


产品简介:

呼吸系统顺应性测试


技术参数:

  • 用于呼吸潮气量(传输通气量)及容量控制呼吸模式、压力控制呼吸模式等需要等温顺应性模拟肺的性能测试;
  • 顺应性有多种规格可选:C=500ml/kPa(50ml/hPa)、C=200ml/kPa(20ml/hPa)、 C=100ml/kPa(10ml/hPa)、C=30ml/kPa (3ml/hPa)、C=10ml/kPa (1ml/hPa)、C=5ml/kPa (0.5ml/hPa)、C=1ml/kPa (0.1ml/hPa);准确度±5%
  • 气道阻力有多种规格可选: R5=0.5kPa/(L/s)、R20=2kPa/(L/s)、R50=5kPa/(L/s)、R200=20kPa/(L/s)), 精度± 5%
  • 等温监测传感器:医用标准热敏传感器,0-50℃(2.252k@25℃),精度0.1℃,温度阶跃时间常数不大于1s,用于温度补偿。(可定制其它温度分度范围-80到+150℃)
  • 可选配置:温度数据采集器,采样周期1秒,整机已标定温度范围0-50 °C ,整体温度准确性小于±0.2℃(含传感器误差),可显示温度趋势曲线(其它温度范围需定制)
  • 气体校准:空气、O2
  • 流量测量范围:0至±300 Std L/min,准确度:读数的 1.7% 或0.05 L/min
  • 压力范围:±150 cmH2O ,精度±0.5% 读数或0.15 cmH2O取较高
  • 容积范围:0.004-99L,精确度 读数2%或1mL,以较大值为准,峰值流量大于2.5L/min(标准升)
  • 温度范围:-10 to 50°C , ±1°C
  • 湿度范围:10-90% RH ,精度3%RH
  • 响应时间:4毫秒到满量程的63%
  • 可选配置:加温除湿单位,常温-80℃,PID控温,功率1000W,220V/50Hz

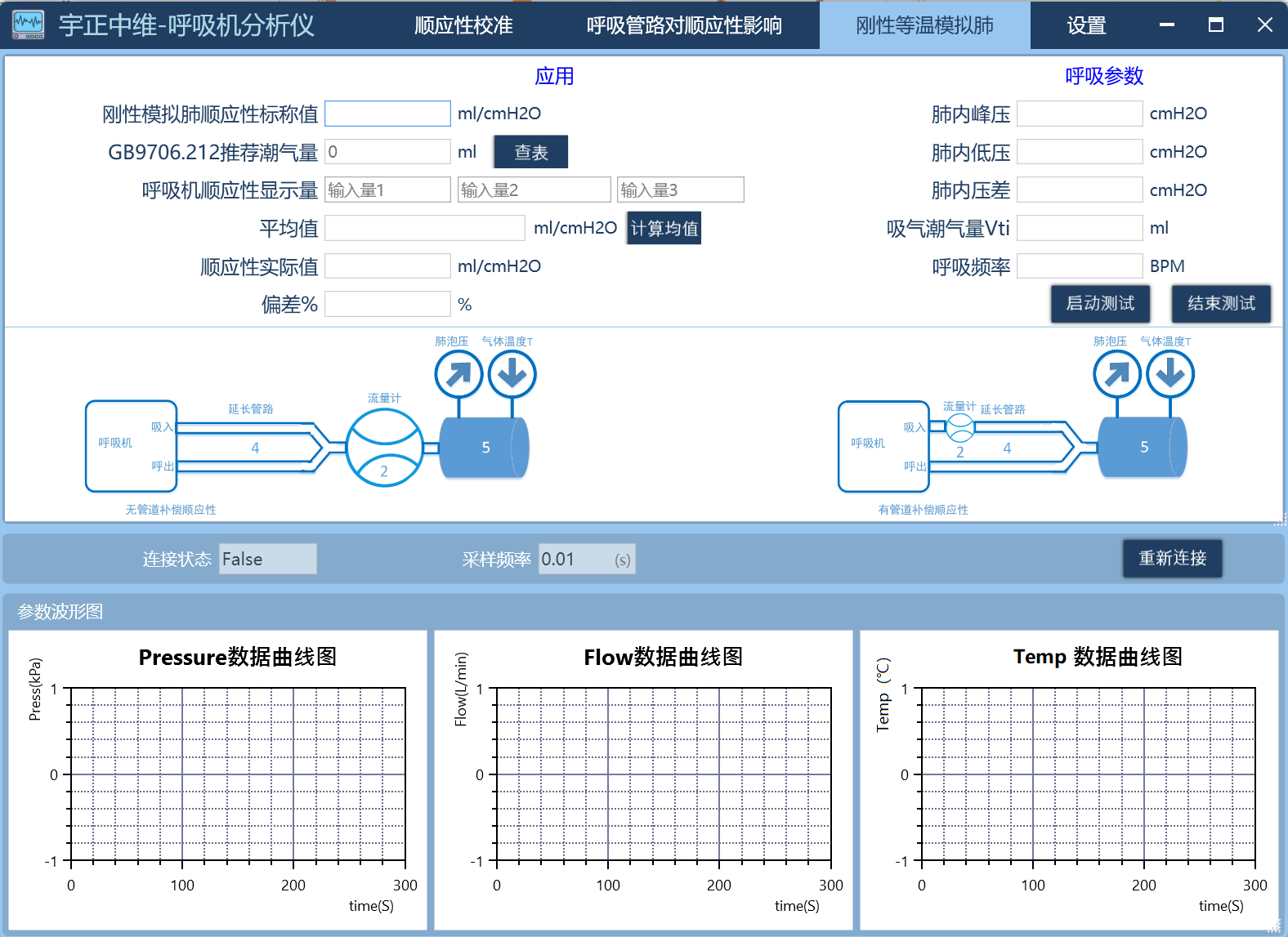

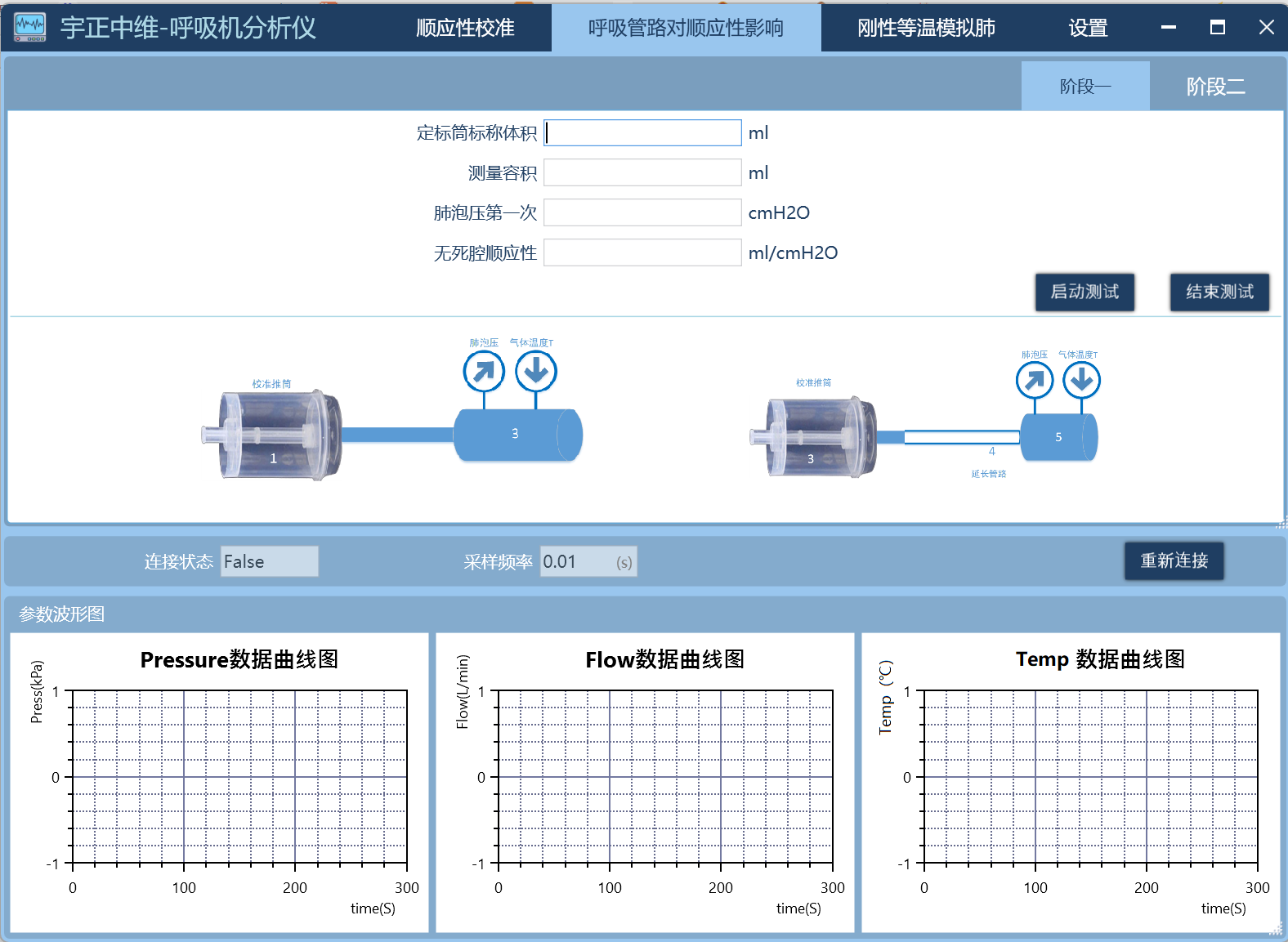

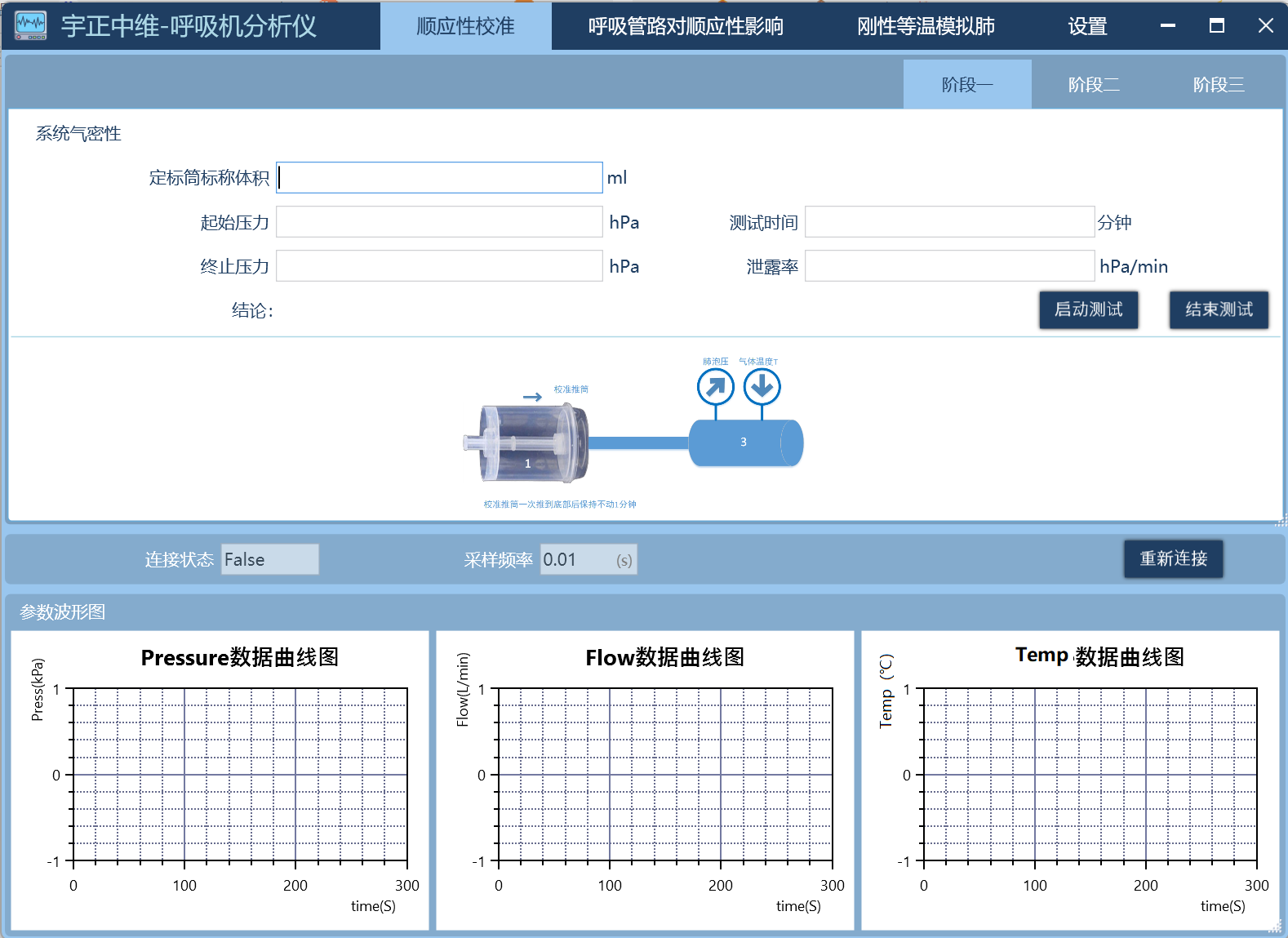

部分应用界面










商品详情:

订货号100659:刚性模拟肺

标准配置:刚性模拟肺(需指定规格),数据采集系统1套(选配),2.252k标准温度探头1只,软件分析系统(选配)1套,,6x4MM软管2米,6x4MM硬管3米,切管器1只   22-22MM呼吸对接头1个,150MM呼吸软短管2根,气阻支架及标准气阻片(PR5、PR20、PR50、PR200)1套,校准推筒及4mm转接适配器 (对应刚肺尺寸各1只),五联转换适配1只,大堵塞6只,小堵塞6只,推车1台,使用手册1份。

选配单元:

订货号100659-CH:加温除湿单元组件


订货信息:


订货号 配置及描述 期货价 现货库存 订购数量 选择
100659 C1250型 刚性等温模拟肺测试系统(100659) 0 0
