H217型 湿化焓值评估装置(100658-U)


产品型号:

100658

标  准:

YY 9706.274-2022 医用电气设备 第2-74部分:呼吸湿化设备的基本安全和基本性能专用要求(湿化器输出)

YY∕T 1610-2018 麻醉和呼吸设备 医用氧气湿化器


应用范围:

连续采集实时数据后绘制成分析波形图,可以在波形趋势图中直接选择感兴趣区域直接读出分析结果,提供工作效率

特点:

  • 用于测试湿化器湿化输出和输送气体的焓值
  • 支持3组不同类型的温度传感器实时采集,常规采集传输气源温度,湿化室出口气体温度和患者呼吸端温度;
  • 医用标准温度传感器,2.252K热敏电阻,阶跃响应时间常数小于1s,传感器温度范围0 ... 70°C,传感器温度准确性小于0.1°C(传感器极限范围-80 ... 150°C,标准要求25-45℃等温混合的空气中精度±0.2℃),测温仪标定范围0 ... 50°C,传感器温度准确性小于0.1°C
  • 支持3路环境温度和湿度参考,Pt100 铂热温度传感器,测量范围:0 ... +100 °C ,复合湿度传感器,测量范围:0 ... 100 %RH,可直接输出参数:相对湿度、温度、露点温度、湿球温度、绝对湿度、混合比、水含量、水质 量分数、水汽压、焓值
  • 防水和压力密闭结构设计
  • 测试卡具为标准呼吸管路接口-即插即用

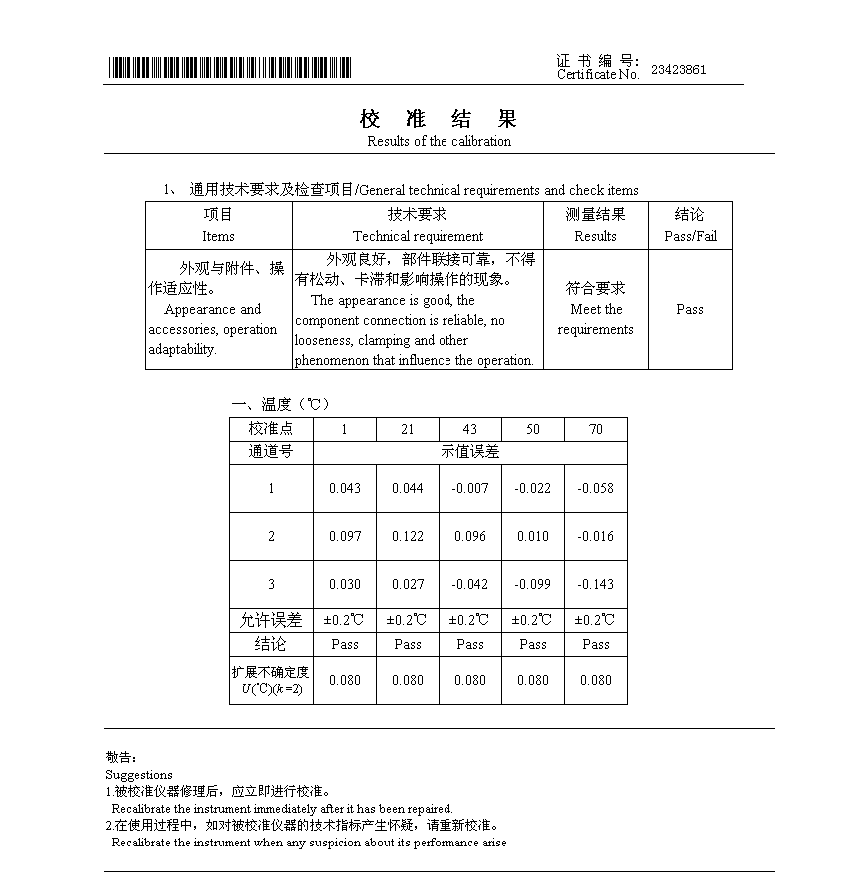

  • 可追溯校准证书



数据分析软件可以分析湿化计算和焓值分析两大功能,直接显示数值和曲线图,提供背景计算公式,并提供管路连接明示图。采样数据可以实时采集并自动导入计算,采样间隔1-5秒可以设置。

焓值评估分析可以放大或缩小数据分析范围,在趋势图设定范围内拖动观察窗即可直接查看平均焓值。

提供原始背景数据和所有计算结果的过程分析量。可比较3组不同原始数据,空间分布位置和数据类型可自由指定。

数据分析软件可以分析湿化计算和焓值分析两大功能,直接显示数值和曲线图,提供背景计算公式,并提供管路连接明示图。采样数据可以实时采集并自动导入计算,采样间隔1-5秒可以设置。

焓值评估分析可以放大或缩小数据分析范围,在趋势图设定范围内拖动观察窗即可直接查看平均焓值。

提供原始背景数据和所有计算结果的过程分析量。可比较3组不同原始数据,空间分布位置和数据类型可自由指定。




产品简介:

用于呼吸机和湿化器输送气体的热能测试


技术参数:

传感器类型1

医用标准温度传感器:2.252k@25℃热敏电阻 ,测温范围0 ... +70 °C ,精度±0.1℃,温度阶跃响应时间常数小于1s,推荐数量3只(其它温度范围-80 ... +150 °C需额外定制

护套尺寸:外径3.18mm(1/8英寸),内径2.3mm,6mm长,材质铜,依据IEC标准图纸要求加工而成

环境参考传感器:湿度传感器范围:0 ... 100 %RH,精度 %1RH

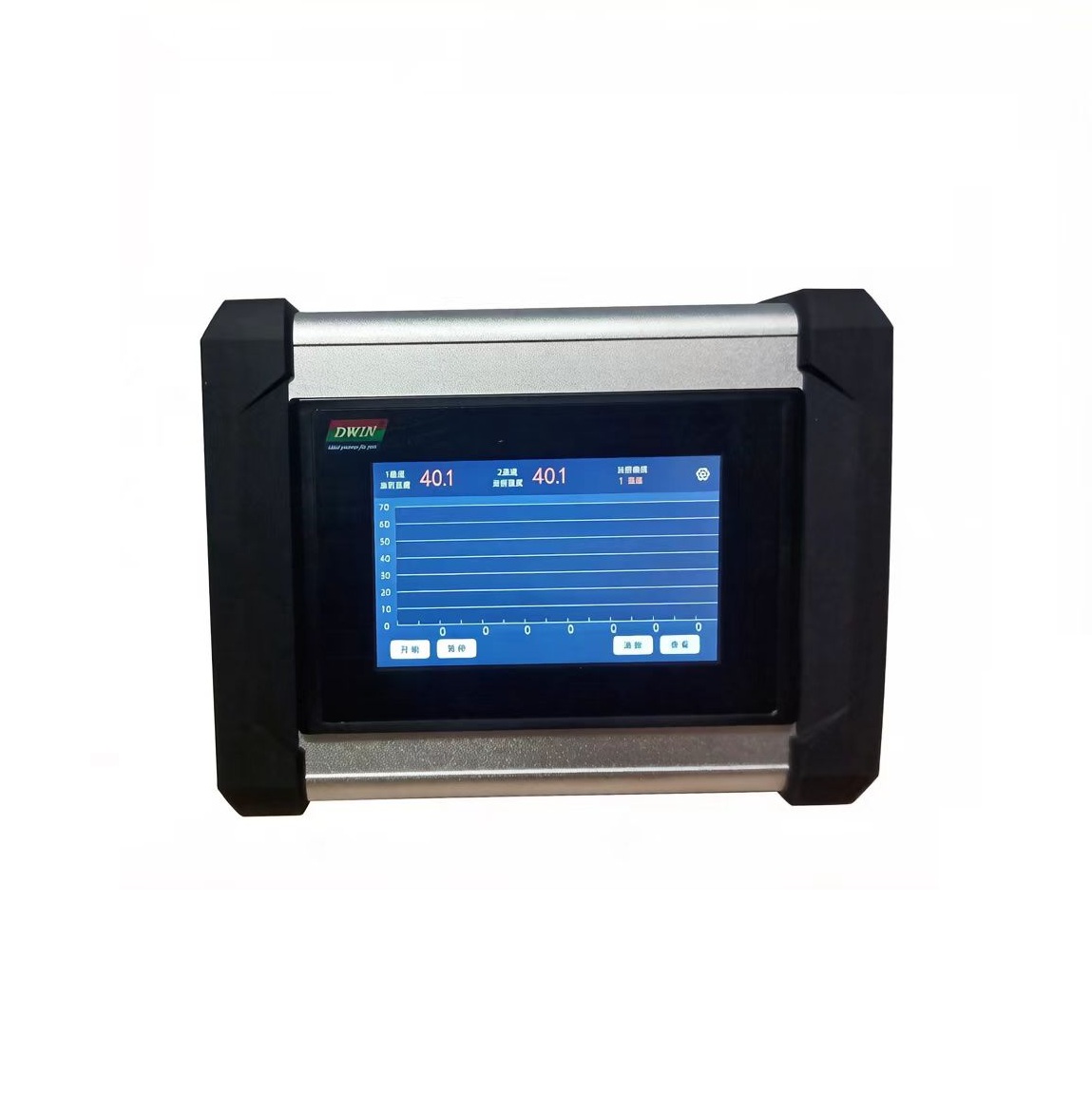

数据采集器:采样周期1秒,整机已标定温度范围0-70 °C ,整体温度准确性小于±0.2℃(含传感器误差),可显示温度趋势曲线(其它温度范围需定制)

端口:配可拆卸呼吸管路转接适配器,锥形,适用于7.6mm湿化器标准测温端口,可直接插拔

注意:传感器需按照空气型温度传感器溯源方法做计量校准,不可直接浸泡于酒精或油中。



传感器类型2

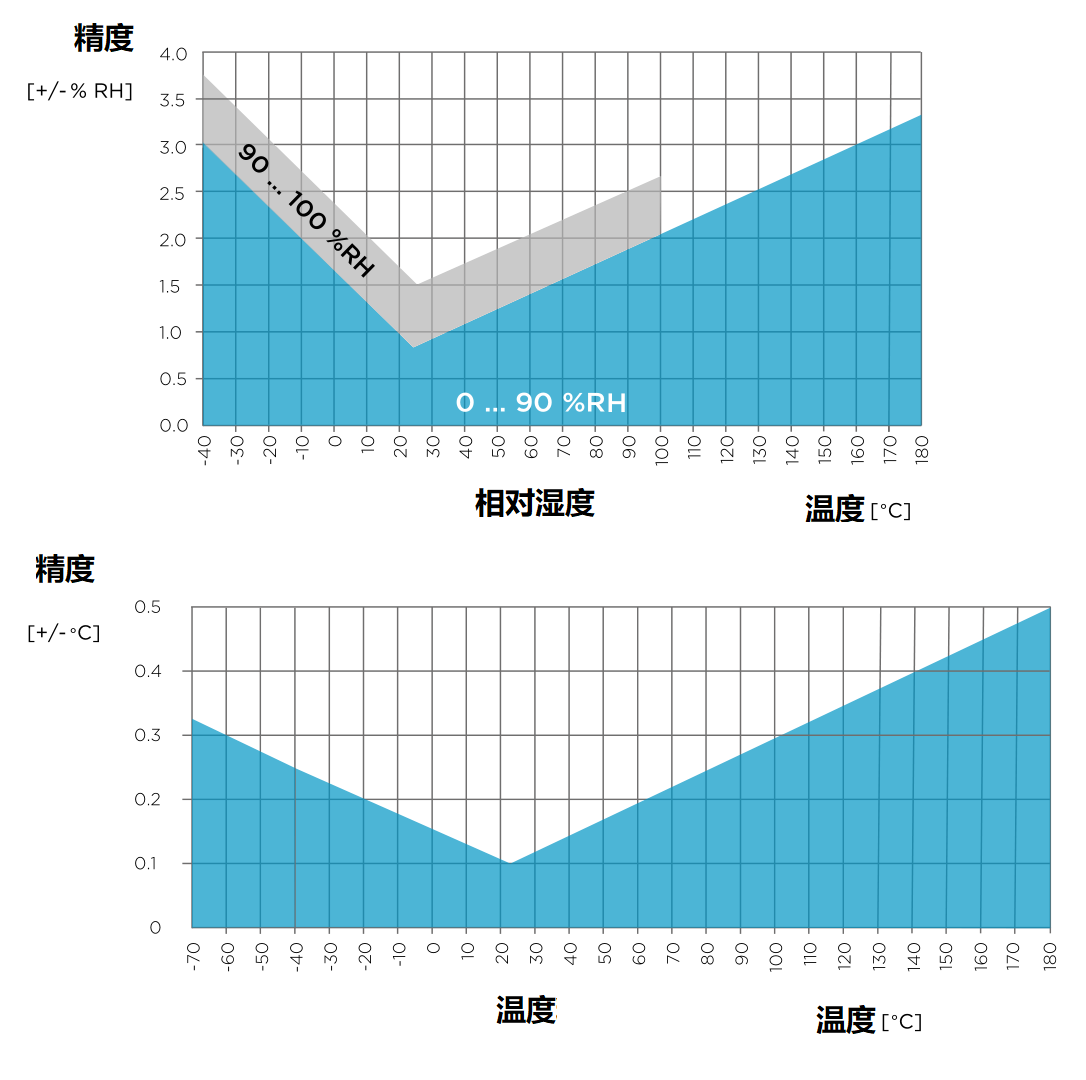

湿度传感器:复合传感器,测量范围:0 ... 100 %RH,相对湿度校准的不确定度 (k = 2) ,±0.5 %RH (0 ... 40 %RH),±0.8 %RH (40 ... 95 %RH)

温度传感器:Pt100 RTD 类 F0.1 IEC 60751,测量范围:0 ... +100 °C ,温度校准的不确定度 (k = 2),在+23 °C 下为 ±0.1 °C

输出参数:相对湿度、温度、露点温度、湿球温度、绝对湿度、混合比、水含量、水质 量分数、水汽压、焓值

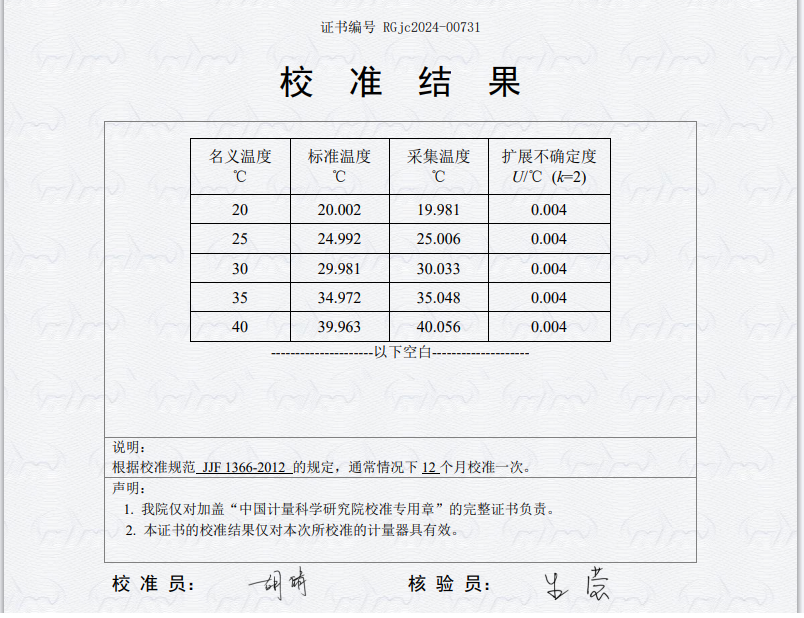

可溯源的校准




输入和输出工作环境

IP 等级:IP66

电磁兼容性:符合 EMC 标准 EN61326-1 测量、控制和实验室用电气设备电磁兼容性要求(工业环境)




商品详情:

订货号(100658-U):H217型 湿化焓值评估装置

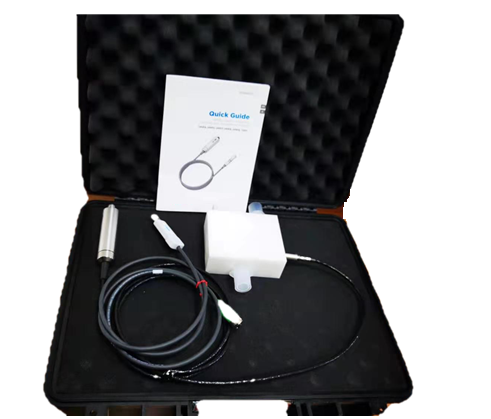

标准配置:热能测量装置1套(传感器需选择类型和数量),通讯连接适配器1只,软件1套,测试卡具1只,管路接头1套,使用手册1份,便携箱1只。
