JJG 760-2003 心电监护仪检定规程
JJG 1016-2006 心电监护仪检定规程

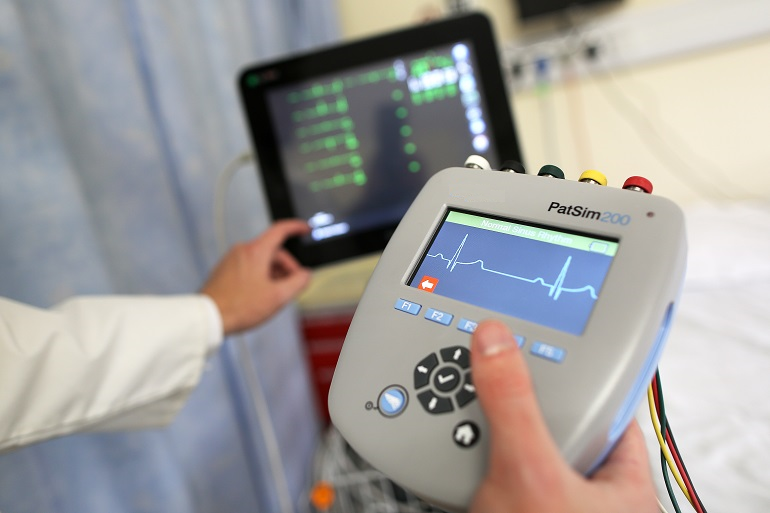

新型PatSim200为了让每个患者进行更快的模拟测试而设计。
与其他患者模拟器不同，PatSim200使用归位和调用功能轻松地在测试与储存常用的序列之间操作，不需要再透过点击和滚动，通过"树状"的层次结构来执行每个测试。
模拟功能
12组导线心电图模拟、超过40种可选择的心律不齐模拟、电性能波形、起搏波形、 胎儿心电模拟
导联I、II的呼吸模拟、温度模拟、双通道有创压力（IBP）模拟
PatSim200独特的功能之一是能够保存5个最常用的模拟，并且只需要3个按钮就能叫出它们。
本身是严谨轻巧的设备，重量轻且拥有全彩萤幕，容易改变对比亮度使其容易在低光照环境中操作。除了这些优秀的功能，我们还确保PatSim200配备一般的ECG螺柱和迷你DIN连接器，我们的设备能够相容大多数传统的IBP和温度缆线。
用于医用心电图机、多参数监护仪（心电功能）精确检测的便携式标准模拟信号源
|
常规心电图 |
|
|
导联 |
全12导联心电图，每个信号线具有独立输出 |
|
幅度 |
Lead I 70% Lead II 100% Lead III 30% Lead V1 24% Lead V2 48% Lead V3 100% Lead V4 120% Lead V5 112% Lead V6 80% |
|
心电图正常窦性心律（成人模式） |
|
|
导联 |
全12导联心电图，每个信号线具有独立输出 |
|
模式 |
2个可选值：成人，新生儿 新生儿模式心电图 R波宽减少到40ms |
|
心率 |
18个可选值30~300 BPM 30/40/50/60/70/80/90/100/120/140/160/180/200/220/240/260/280/300 BPM |
|
准确性 |
±1BPM 或 1% |
|
幅度（II导） |
0.05 ~ 0.45 mV (0.05 mV步进) 0.50 ~ 5.50 mV (0.50 mV步进) |
|
幅度精度 |
± 2% |
|
ST段 |
18个可选值，8个升高和8个低迷 0.00 ~+0.05~ +0.80 mV (0.10 mV步进) 0.00 ~-0.05~ -0.80 mV (0.10 mV步进) |
|
心律失常波形 |
|
|
幅度（II导） |
20个可选值， 0.05 ~ 0.45 mV (0.05 mV步进) 0.50 ~ 5.50 mV (0.50 mV步进) |
|
幅度精度 |
± 2% |
|
Ventricular Waveforms心室性波形 |
6个可选值， Asystole 停搏 Bigeminy 室早二联律 Trigeminy 室早三联律 Ventricular Tachycardia 室性心动过速 Ventricular Fibrillation (coarse) 心室颤动（粗糙） Ventricular Fibrillation (fine) 心室颤动（精细） |
|
Supraventricular Waveforms室上性波形 |
9个可选值， Atrial Fibrillation coarse 心房颤动粗糙 Atrial Fibrillation fine 心房颤动精细 Atrial Flutter 心房扑动 Sinus Arrhythmia窦性心律失常 Missing beat 逸搏 Atrial Tachycardia 房性心动过速 Paroxysmal Atrial Tachycardia 阵发性房性心动过速 Nodal rhythm 结性心律 Supraventricular Tachycardia室上性心动过速 |
|
Atrial Conduction Waveforms心房性传导波形 |
6个可选值， First Degree AV Block一度房室传导阻滞 Left Bundle Branch Block左束分支传导阻滞 Right Bundle Branch Block右束分支传导阻滞 Second Degree AV Block - Mobitz I二度房室传导阻滞（文氏或称莫氏i型） Second Degree AV Block - Mobitz II二度房室传导阻滞（莫氏ii型） Third Degree AV Block三度房室传导阻滞 |
|
Premature Waveforms 早搏波形 |
12个可选值， Premature Atrial Contraction 心房期前收缩 Premature Nodal Contraction 期前结性心律 Premature Left Ventricle Contraction 左心室期前收缩 Premature Left Ventricle Contraction – early 左心室期前收缩-早 Premature Left Ventricle Contraction - R on T 左心室期前收缩- R on T Premature Right Ventricle Contraction 右心室期前收缩 Premature Right Ventricle Contraction – early 右心室期前收缩-早 Premature Right Ventricle Contraction - R on T 右心室期前收缩- R on T Premature Ventricular Contraction – frequent Multifocal 室性早搏-频发多灶性 Premature Ventricular Contraction - 6 / min 室性早搏-每分钟6次 Premature Ventricular Contraction - 12 / min 室性早搏-每分钟12次 Premature Ventricular Contraction - 24 / min 室性早搏-每分钟24次 |
|
性能波形 Performance Waveforms |
|
|
幅度 |
0.50 ~ 5.0mV，0.5mV步进 |
|
Square Waves 方波 |
2 Hz或0.125 Hz |
|
Pulse 脉冲 |
60BPM 或 240 BPM |
|
Triangle Wave 三角波 |
2 Hz |
|
Sine Waves 正弦波 |
10个可选值 0.05 ~ 100 Hz 0.05 / 0.5 / 1.0 / 10.0 / 25.0 / 30.0 / 40.0 / 50.0 / 60.0 / 100.0 Hz |
|
起搏波形 Pacer Waveforms |
|
|
Simulated Rhythms 模拟节律 |
6个可选值， Asynchronous at 75 BPM 在75 BPM时异步 Demand with frequent sinus beat 按需频繁窦性搏动 Demand with occasional sinus beat 按需偶发窦性搏动 A-V sequential 房室顺序 Non-capture 无捕获 Non-function无需求 |
|
脉冲幅度 |
4个可选值1.0 ~ 10.0 mV 1.0 / 2.0 / 5.0 / 10.0 mV |
|
准确性 |
±10% |
|
宽度 |
5个可选值，0.1 ~ 2.0 ms 0.1 / 0.2 / 0.5 / 1.0 / 2.0 ms |
|
准确性 |
± 5% |
|
R波检测（60 BPM haver-triangle wave） |
|
|
心率 |
6个可选值30 ~ 250 BPM 30/60/80/120/200/250 BPM |
|
幅度 |
10个可选值0.5 ~ 5.0 mV（0.5 mV步长） |
|
R波宽 |
13个可选值8 ~ 200ms 8/10/12/20/40/60/80/100/120/140/160/180/200ms |
|
胎儿母体模拟 Fetal Simulation |
|
|
Maternal heart rate (fixed) 产妇心率（固定） |
80 BPM |
|
Fetal heart rate (selectable) 胎心率（可选） |
7个可选值60 ~ 240BPM 60, 90, 120, 140, 150, 210,240 BPM |
|
Fetal heart rate (IUP) 胎心率（IUP） |
140 BPM at beginning, then varying with pressure在140 BPM时启动，压力随后变化 |
|
Intrauterine-pressure waveforms 子宫内压力波形(IBP1) |
3个可选值 Early deceleration, late deceleration, and uniform acceleration早期减速，晚期减速和均匀促进 |
|
Simulation period 模拟周期 |
4个可选值 手动或2,3,5分钟 |
|
呼吸模拟 Respiration Simulation |
|
|
呼吸率 |
10个可选值0 ~ 180 BRPM 0, 5, 10, 15, 30, 40, 60, 80, 120, 180 BRPM |
|
Resistance Variations 变化阻抗 |
4个可选值0.2 ~ 3.0 Ω 0.2, 0.5, 1.0, 3.0 Ω |
|
精度 |
±10% |
|
Base resistances 基础阻抗 |
4个可选值500 ~ 2000 Ω 500, 1000, 1500, 2000 Ω |
|
精度 |
±5% |
|
导联选择 |
1（LA），2（LL）用户可选择 |
|
Apnoea Simulation窒息模拟 |
手动，开/关 |
|
温度模拟 Temperature Simulation |
|
|
温度拟合曲线 |
YSI 400 / 700A / 700B Static |
|
温度单位 |
°C或°F，用户可选择 |
|
量程 |
预设4个值在0.0 / 24.0 / 37.0 / 40.0 °C 预设4个值在32.0 / 75.2 / 98.6 / 104.0 °F |
|
精度 |
± 0.1 °C / °F |
|
连接器 |
迷你DIN端口 |
|
有创血压模拟 Invasive Blood Pressure Simulation |
|
|
通道 |
2通道 |
|
Simulated sensitivity 模拟灵敏度 |
5μV/ V / mmHg或40μV/ V / mmHg（用户可选） |
|
Static Pressure 静压力 |
15个可选值-10 ~ 400.0 mmHg -10,- 5,0,20,40,50,60,80,100,150,160,200,240,320,400mmHg |
|
精度 |
± 1mmHg |
|
Dynamic Simulation 动态模拟 |
8个可选值 Arterial [ART] 120/80 动脉[ART] 120/80 Radial Artery [RA] 120/80 桡动脉[RA] 120/80 Left Ventricle [LV] 120/00 左心室[LV] 120/00 Right Ventricle [RV] 25/00 右心室[RV] 25/00 Left Atrium [LA] 14/4 左心房[LA] 14/4 Pulmonary Artery Wedge [PAW] 10/2 肺动脉楔[PAW] 10/2 Pulmonary Artery [PA] 25/10 肺动脉[PA] 25/10 Right Atrium (central venous) [CVP] 15/10 右心房（中心静脉）[CVP] 15/10 |
|
干扰 |
手动开/关 |
|
自动序列（仅限C1） |
循环模拟，8个预设值，步长为15秒： 动脉[ART] 120/80 桡动脉[RA] 120/80 左心室[LV] 120/00 右心室[RV] 25/00 左心房[LA] 14/4 肺动脉楔[PAW] 10/2 肺动脉[PA] 25/10 右心房（中心静脉）[CVP] 15/10 |
|
Excitation voltage 激励电压 |
2 ~ 16V |
|
Impedance 阻抗 |
350Ω标称值 |
|
连接器 |
迷你DIN类型 |
|
一般规格 |
|
|
语言 |
简体中文，英文，及其它 |
|
自动关机 |
提供6个可选值 2,5,10 ,30 ,60分钟,持续开机 |
|
亮度调节 |
可调 |
|
用户自定义 |
5个可选值，用户自编辑 |
|
主电源/电池信息 |
3.7V 3900mAh 14.4WH锂离子电池 USB micro-B电源5V 1A 100-240V~50 / 60Hz 0.18A最大 |
|
充电时间（新电池） |
最多6个小时 |
|
电池寿命 |
最长8小时（取决于模拟和屏幕亮度） |
|
重量 |
0.70 Kg |
|
外形尺寸 |
180 x 150 x 55 mm |
|
操作性能 |
|
|
保修期 |
[适用条款和条件] |
|
校准周期 |
1年 |
|
环境要求 |
|
|
操作条件 |
10 ~ 40°C 0-90% RH – 非凝结 |
|
存储环境 |
-15 ~ 60°C 0-90% RH – 非凝结 |
|
环境防护等级 |
IP40 |
|
防冲击防护等级 |
IK08 |
|
电气接口 |
|
|
心电和呼吸 |
通过10个 4 mm插座 |
|
有创压 |
6针 迷你DIN |
|
温度 |
8针 迷你DIN |
|
电源 |
微型USB端口 |
此型号商品提供现货供应
中国地区授权总代理，提供维修校准服务
订货号100398：PatSim200 患者模拟器

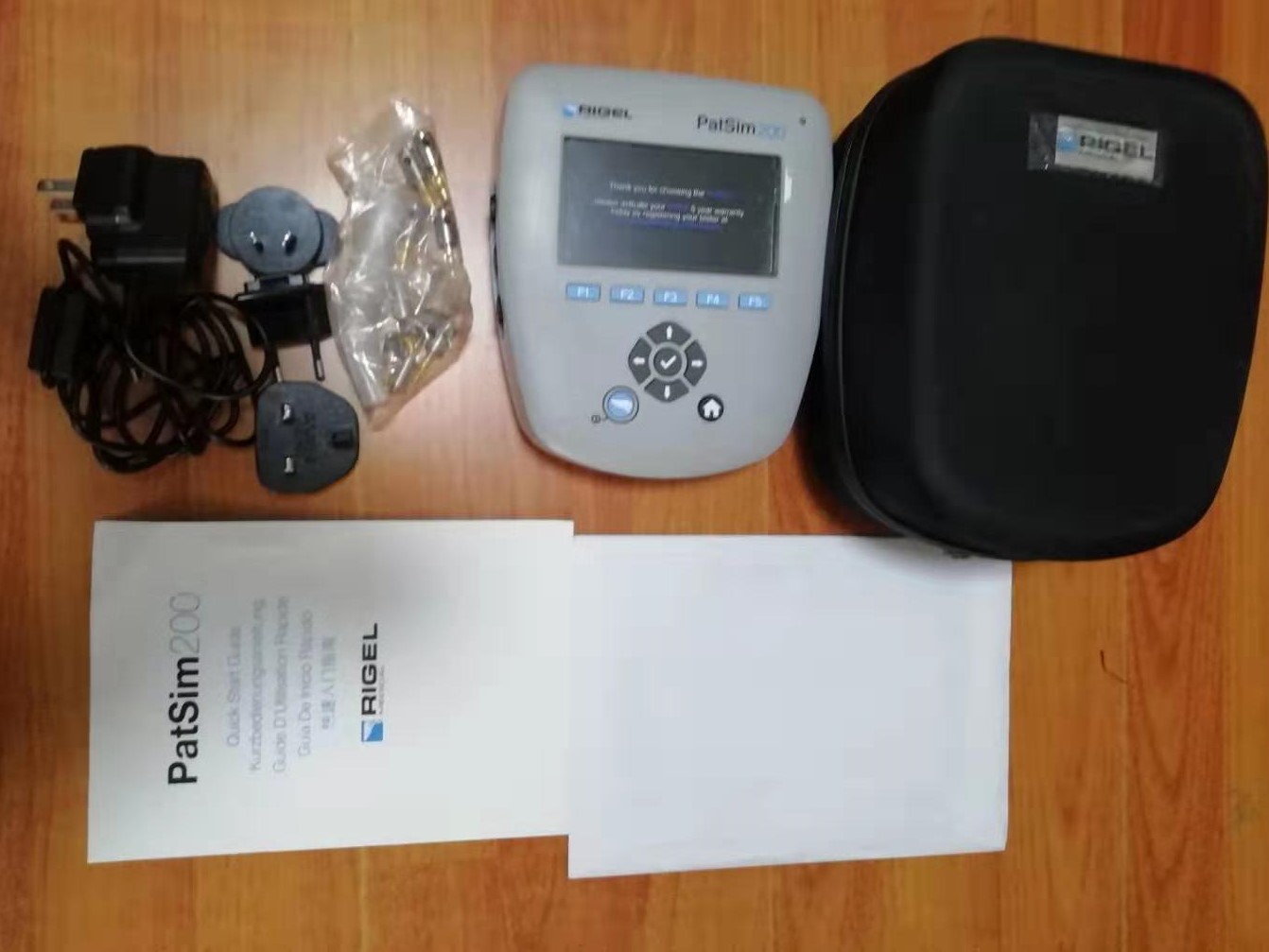

标准配置：PatSim 200模拟器1只，快速入门指南1份，通用USB电源1个，10个应用部件适配器1个，校准证书1份，便携包1只
