包括图像动态范围,空间分辨力,低对比分辨率,几何畸变性,可见光野和X射线野的校准。

适用于医用数字X射线设备，普通放射摄影和透视X射线机的性能质量测试

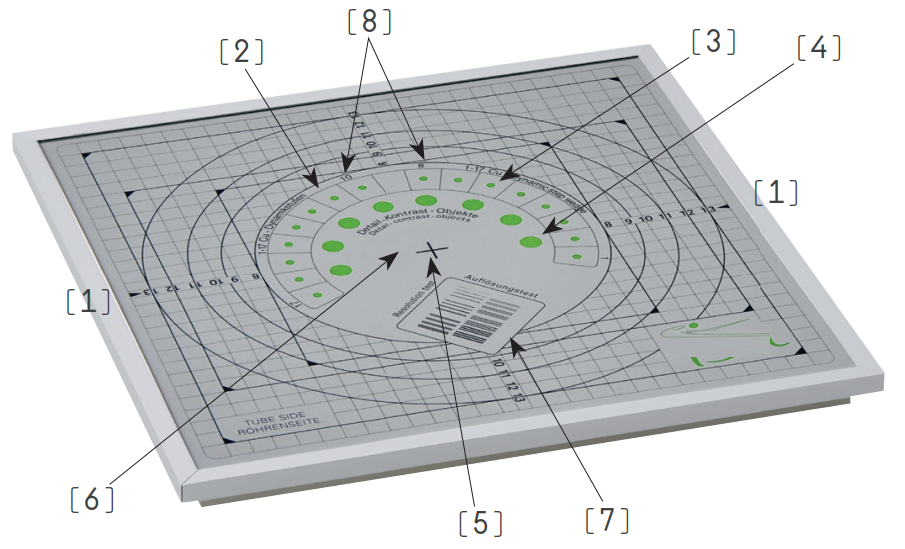

多功能测试卡由下面几个部件构成，总厚度达18.5mm

1) 基体铜板，其厚度为1.5mm，边长为 300mm×300mm，空间分辨率检测区域的铜板厚度为1.1mm
2) 动态范围的测量铜阶楔(见图 B.1 中 No.2)，其外径为 150mm，内径为 110mm，由 17 个阶梯组成，每一阶梯铜厚度在表 B.1 中规定。表中铜厚度包括上述铜板的厚度(1.5mm)，阶梯 1 到阶梯 8比基体铜板薄，阶梯10到阶梯 17 比基体铜板厚。

3.当 X射线管电压设置在 75kV和使用 25mm Al 衰减体时，则每一个铜阶楔相对于第 9阶梯的动态范围参考值见表 B.2。

4.空间分辨率测试卡：由 100μm （0.1mmPb）厚的铅箔和空间分辨率从 0.6LP/mm 到5LP/mm 的线对组成，可测分辨率为：0.6，0.7，0.8，0.9，1.0，1.2，1.4，1.6，1.8，2.0，2.2，2.5，2.8，3.1，3.4，3.7，4.0，4.5，4.6，5.0LP/mm。
5.低对比度物体组件，其直径为10mm 深度不同的孔(见图B.1中 No.3) ，用于检验低对比度分辨率，当X射线管电压为 75kV 和使用 25mm Al衰减体时，孔的深度和对比度见表 B.3

6.均匀性测试区域，铜板测试区域，其厚度偏差为+/-0.005mm
7.影像接收面刻度尺，单位为 cm,偏差±0.01mm

8.配套的衰减体是一个25mm厚的铝板，其纯度不低于99.5%，放置在尽可能靠近限束器出口处。
