· 按照 DIN VDE 0701-0702, 2008-6 第六版对电气仪器进行测量。
· 按照 GB/T 9706.1 (IEC60601-1) 医用电气设备第一部分：安全通用要求对医疗电气器械进行测试
· 按照 YY/T 0841-2011(IEC62353、DIN VDE 0751) 医用电气设备 周期性测试和修理后测试对医疗电气器械进行测试
· 按照 GB/T 4793.1 (IEC61010) “测量、控制和实验室用电气设备的安全要求第1部分” 之相关要求进行测试
· 按照 GB/T 4706（EN60335）“家用及类似用途电器安全通用标准” 之相关要求对家用电气用具进行测试
· 按照 GB/T 4943(EN60950)"信息技术设备的安全标准" 之相关要求对数据处理设备进行测试

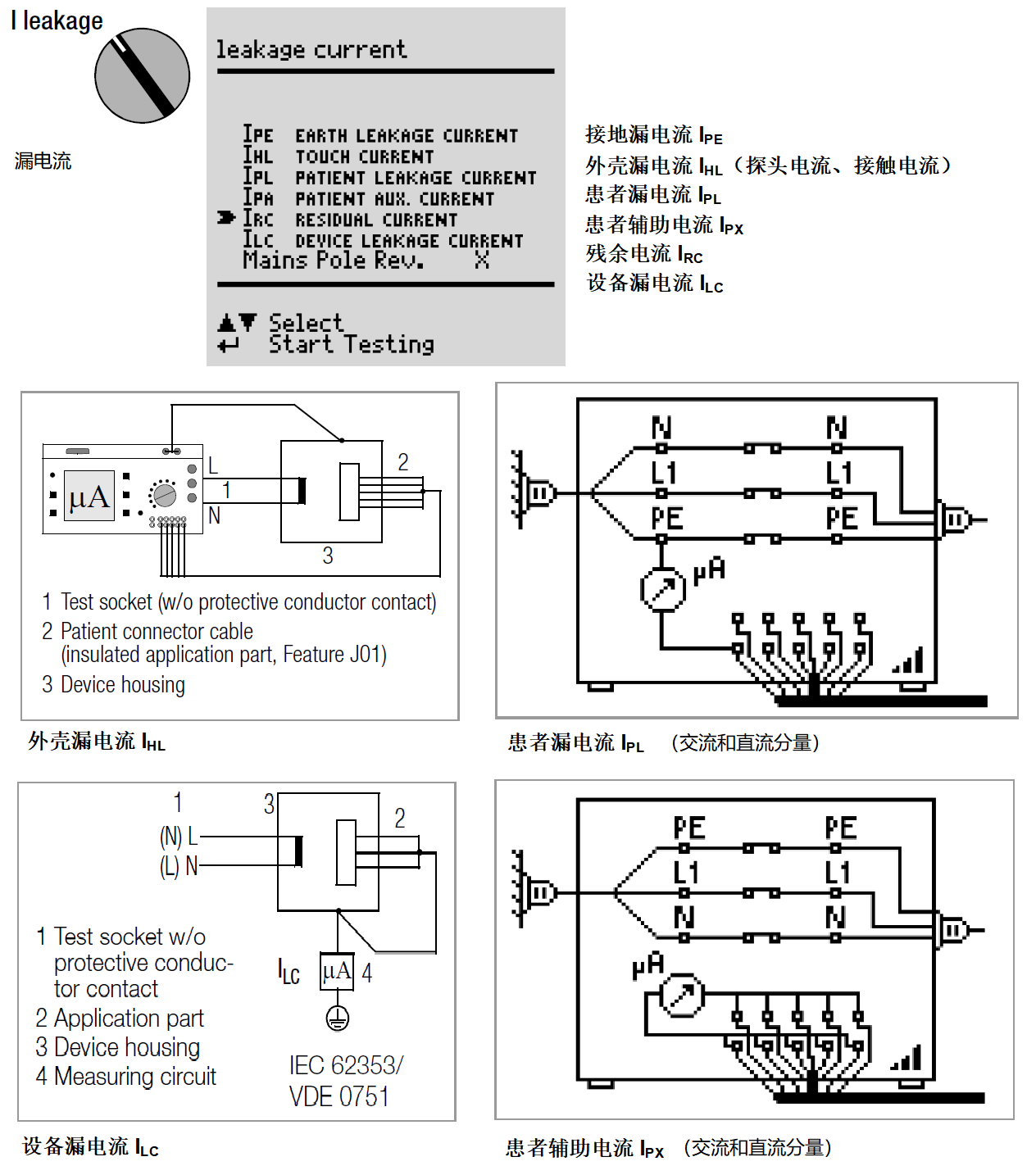

适用于专业评价实验室、医院和制造商对便携式商用电气设备和医用电气设备进行电气安全例行测试和型式试验。执行保护导体连接性，绝缘电阻和泄漏电流的测试(差分电流, 等效泄漏电流, 设备漏电流, 患者端口泄漏电流, 接触电流)
扩展功能：
· 自动适配 110 V / 60 Hz 或 230 V / 50 Hz 的主电源
· 自动识别被测仪器的安全等级（ I 或 II ）（只适用于德国和法国的插座类型）和总线连接错误
· 主菜单引导的测试顺序：全自动或者手动
· 内置安全开关 – 对仅有基本电气知识的使用者，也能保证安全使用
· 方便的存储和生成报告的功能（选件）
· PC数据接口：打印机和条形码输入器的端口
· 可以在打印模块（ PSI 模块）， DA-II 打印适配器和 PC 软件的帮助下生成测试报告
· 各种语言的使用界面：英语，法语，德语，西班牙语，意大利语，捷克语，荷兰语
· 为没有总线插头的被测件提供并行的测试插座
· 病人泄露电流直流和交流部分分开测量
· 等效泄露电流测试电压大约为 230V

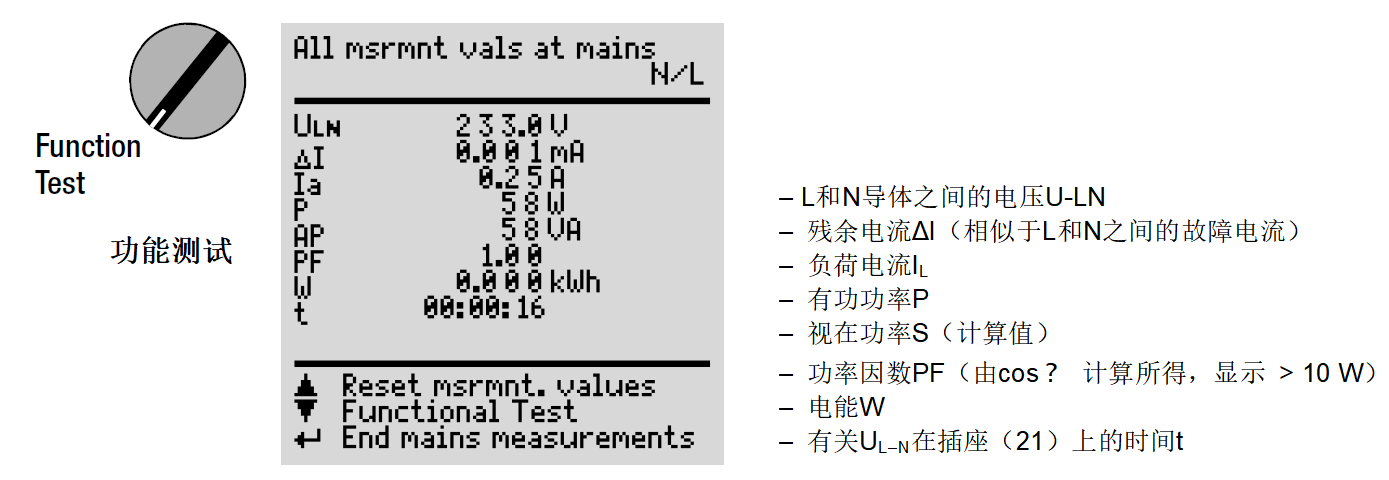

· 带有电源分析的功能测试
· 可以进行温度测量
· 电流测量（需电流夹具选件）
· 电压和阻抗测试
· 选件：可达 6000V的高压测试功能

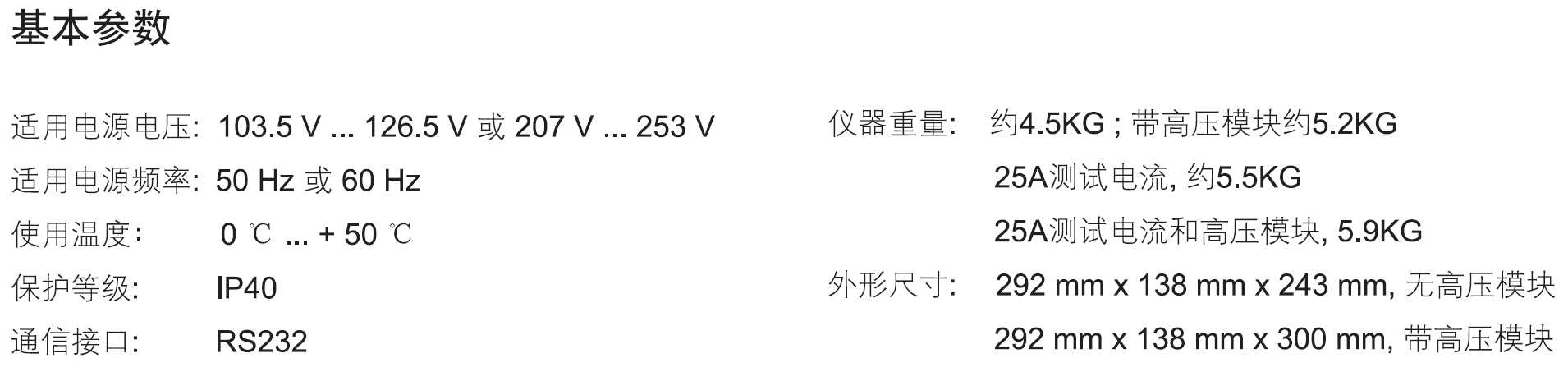

· 体积 292 x 130 x 243 mm ，重量 4.0 e.q. 4.5 kg

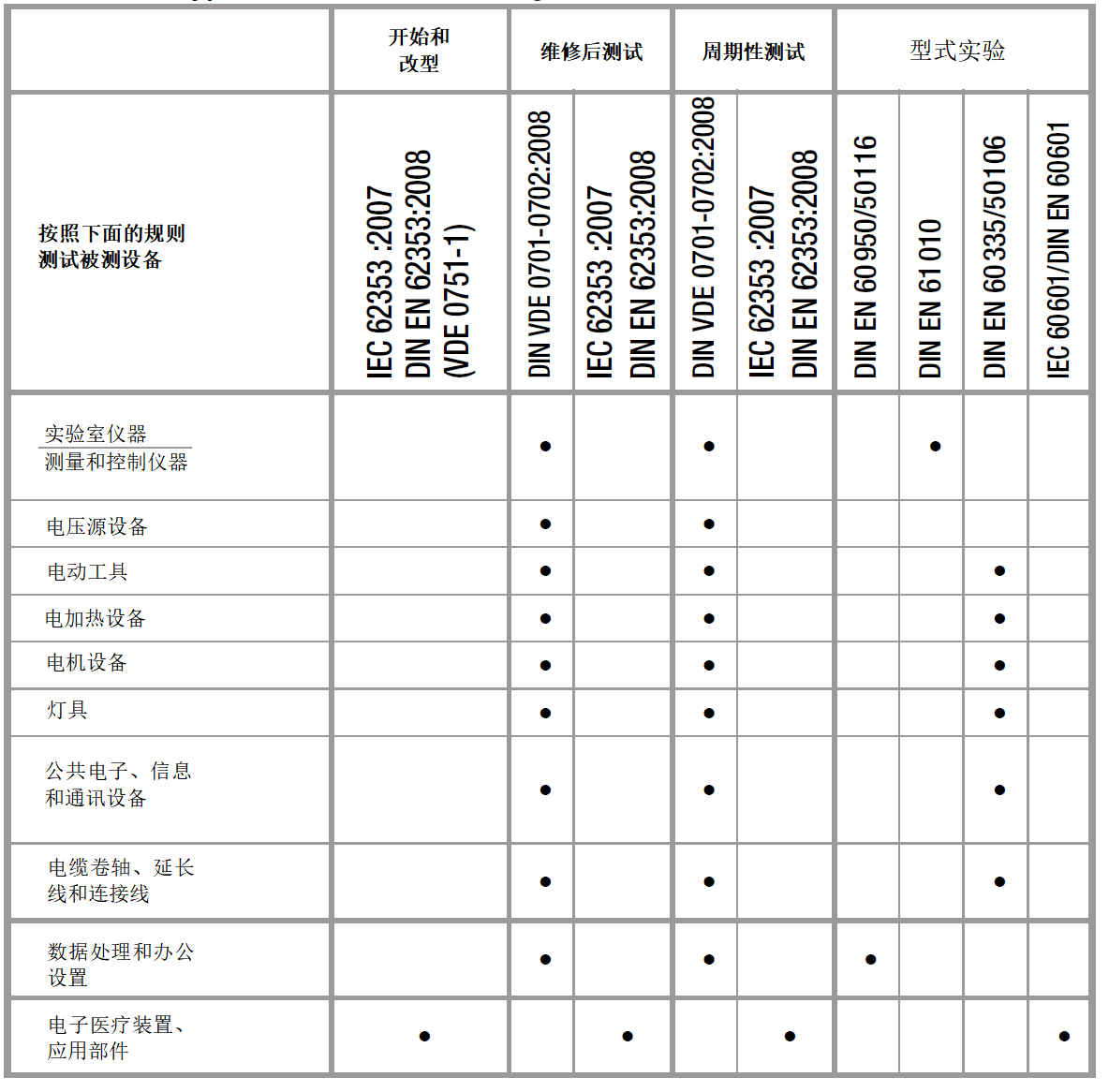

按照 IEC 62353, DIN VDE 0701 / 0702 / 0751: 标准仪器自动执行测试顺序
· 自动探测并显示探针是否连接到 PE
· 通过 RS232 接口可以直接读出测试结果（打印输出）
· 与 DKD 相一致的校准证书
|
参量 |
量程 |
分辨率 |
标称电压UN |
开路电压U0 |
标称电流IN |
短路电流IK |
内阻RI |
参考电阻RREF |
测量 不确定性 8 |
固有 不确定性 8 |
超载值 |
加载时间 |
|

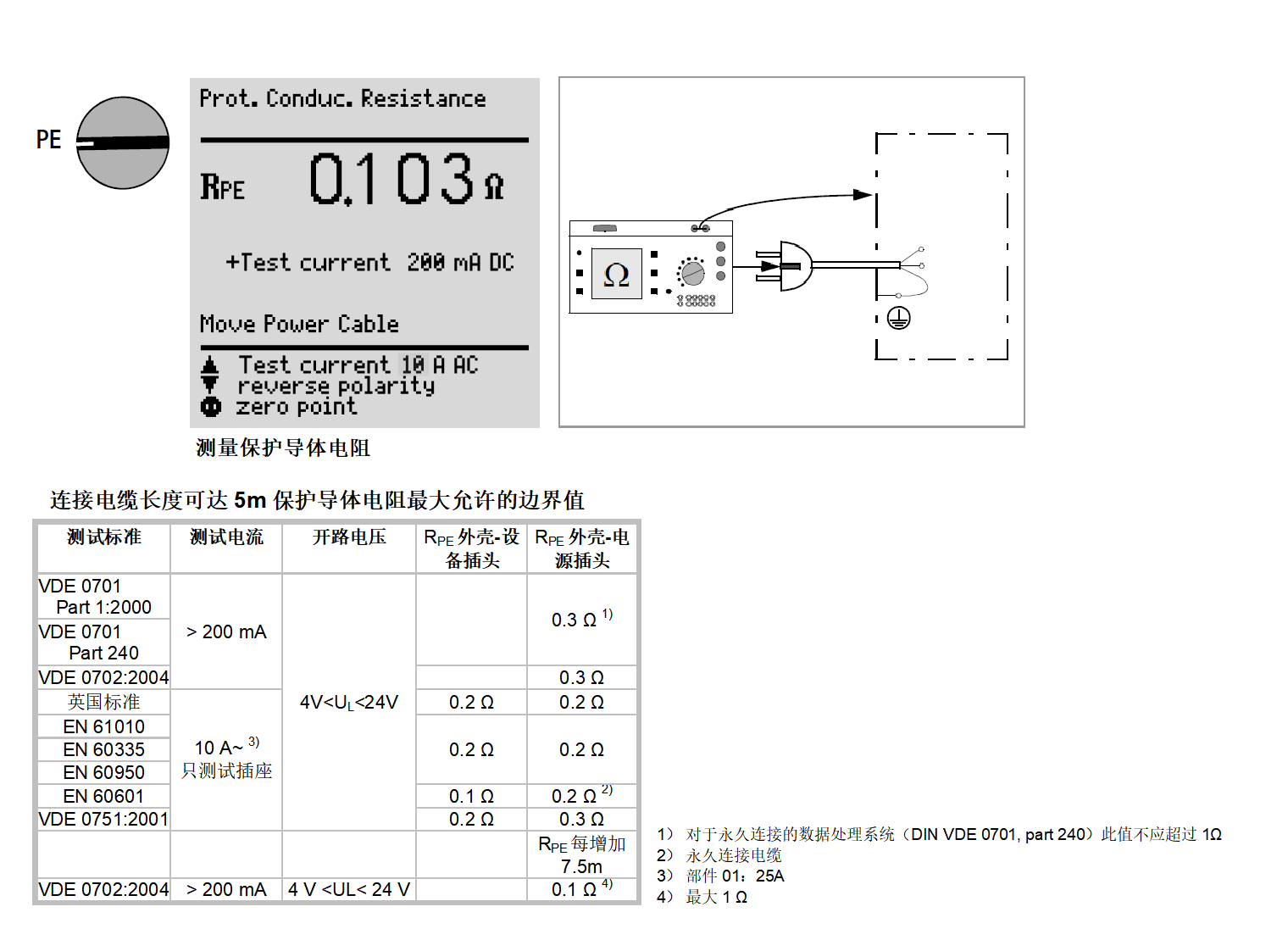

保护导体电阻RPE (四线法) |
0.000 ... 2.100 W |
1 mW |
— |
4.5 ... 9 V DC |
— |
> 200 mA DC |
— |
— |
±(5.0% 读数+10 数字) > 10数字 |
±(2.5% 读数+ 5 数字) > 10 数字 |
253 V |
连续 |
|
2.11 ... 31.00 W |
10 mW |
|||||||||||
|
0.000 ... 2.100 W |
1 mW |
·— |
<6VAC |
— |
>10/25 A AC 4) |
— |
— |
无保护,最长30秒5 |
||||
|

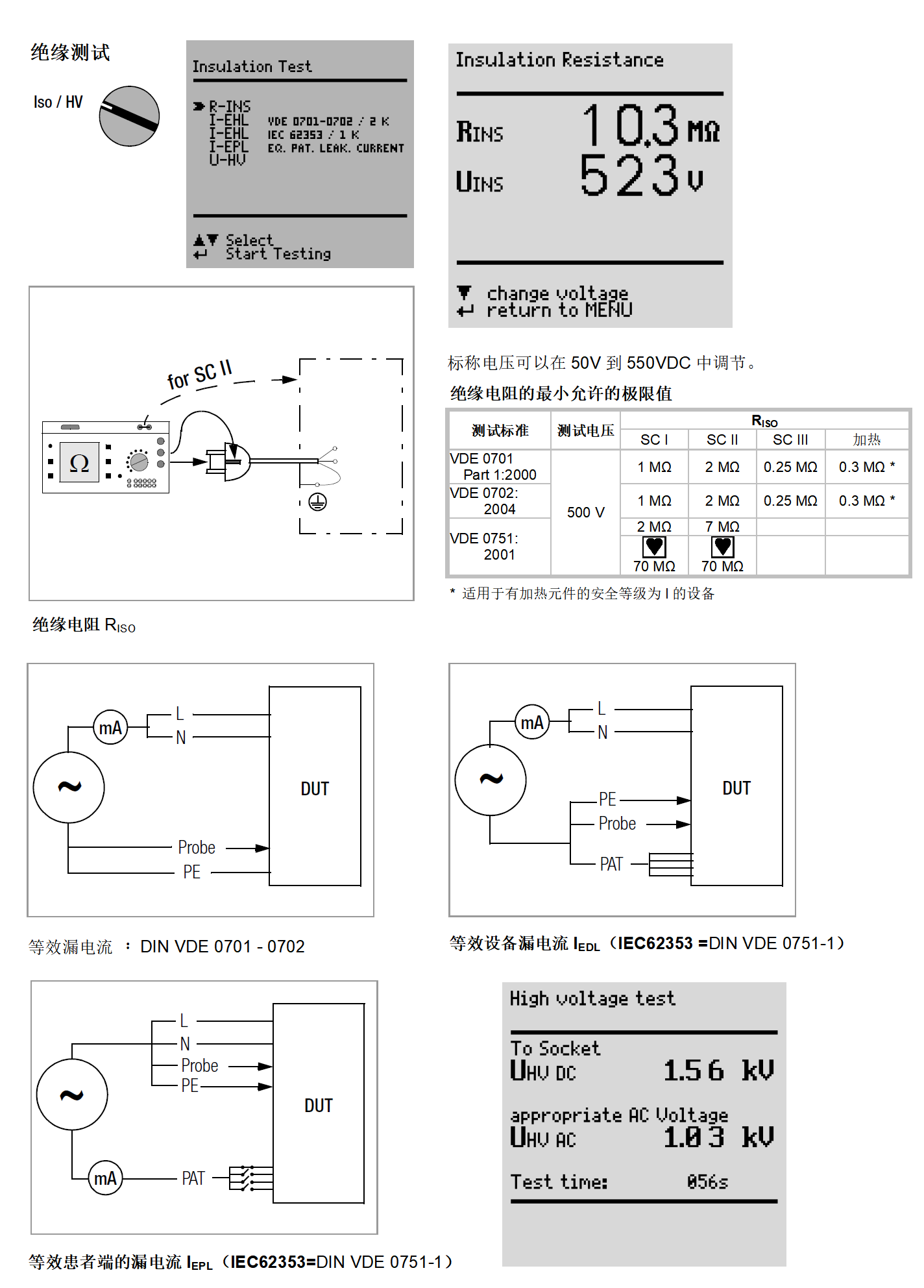

绝缘电阻RINS |
0.050 ... 1.500 MW |
1 kW |
50 ... 500 V DC |
1.0 • UN ... 1.5 • UN |
> 1mA |
< 10 mA |
— |
— |
±(5% 读数+10 数字 |
±(2.5 % 读数+5 数字) >10 数字 |
253 V |
连续. |
|
1.01 ... 10.00 MW |
10 kW |
|||||||||||
|
10.1 ... 310.0 MW |
100 kW |
±(10% 读数+10 数字) |
±(10 % 读数+10数字 |
|||||||||
|
等效漏电流IEL |
0.00 ... 21.00 mA |
10 mA |
— |
230V~ -20/ +10% |
— |
<3.5mA |
>72kW |
2 kW |
±(5% 读数+10 数字 |
±(2.5 % 读数+5 数字) > 10 数字 |
253 V |
连续. |
|
20.1 ... 120.0 mA |
100 mA |
|||||||||||
|
接触电流（剩余电压）Iprobe |
0 ... 3.500 mA |
1 mA |
— |
— |
— |
— |
2kW |
— |
±(5% 读数+10 数字 |
±(2.5 % 读数+5 数字) > 10 数字 |
253 V |
连续2 |
|
L和N之间的残余电流IRC |
0.000 ... 3.100 mA~ 3.00 ... 31.00 mA ~ |
1 mA 10 mA |
— |
— |
— |
— |
— |
— |
±(10% 读数+10 数字) > 10 数字 |
±(5 % 读数+5 数字) > 10 数字 |
|
|
|
等效设备漏电流和/或患者漏电流 IEDL 和/或 IEPL |
0.0 ... 310.0 mA |
0.1mA |
— |
230V~ -20/ +10% |
— |
<3.5mA |
>72kW |
1 kW ±50 W |
±(5% 读数+10 数字 |
±(2.5 % 读数+5 数字) > 10 数字 |
253 V |
连续.13 |
|
0.000 ... 2.100 mA |
1 mA |
|||||||||||
|
2.101 ... 21.00 mA |
10mA |
|||||||||||
|
20.1 ... 120.0 mA |
100mA |
|||||||||||
|
漏电流IL 2 |
0.0 ... 310.0 mA |
100 nA |
最高线电压的110％6 |
— |
— |
— |
1kW |
— |
±(5% 读数+10 数字 |
±(2.5 % 读数+5 digit) > 10 digit |
253 V |
连续.13 |
|
全部漏电流IL7 |
0.210 ... 3.600 mA |
1 mA |
||||||||||
|
3.10 ... > 15.00 mA9 |
10 mA |
|||||||||||
备注：
1. 从25 mA开始：在100 ms内通过剩余电流测量关闭
2. 漏电流：仅为0.000至3.100mA
3. 测量电路具有高电阻，指示时显示
4. 无法使用交流测试电流（功能G00或G01）进行测量插座（1到3）。
特征G01：> 25 A; 如果使用SC5专用电缆，短路电流小于25 A。
5. 测试持续时间 30秒，防止过热：测量不能重新启动，直到等待1分钟后
6. 计算值
7. 测量AC和DC的患者漏电流和患者辅助电流。
8. 数据仅对测试仪器上显示的值有效。 数据通过RS232接口传输可能会偏离。
9. 仅适用于接地漏电流或应用部分的主电源
10. 比较测量值P和计算值S，并显示较小的值。
|
功能 |
参量 |
量程 |
分辨率 |
|
开路电压U0 |
|
短路电流IK |
内阻RI |
|
测量 不确定性 8 |
固有 不确定性 8 |
超载值 |
容量时间 |
|
功能测试 |
标称电压ULN |
103,5…126,5V 207.0 …253.0V~ |
0.1V |
|
— |
|
— |
— |
|
— |
±(2.5%读数+5 数字) |
253 V |
连续. |
|
负载电流Ia |
0…16.00A RMS |
10mA |
|
|
|
— |
— |
|
— |
±(2.5%读数+5 数字) |
20 A |
10分钟 |
|
|
有效功率P |
0 …3700W 10 |
1W |
|
— |
|
— |
— |
|
— |
±(5% 读数+10 数字)> 20 数字 |
253 V |
连续. |
|
|
20A |
10分钟 |
||||||||||||
|
视在功率 AP |
0 …4000VA |
1VA |
计算值ULN•IV |
±(5% 读数+10 数字)> 20 数字 |
|
|
|||||||
|
功率因数PF， 正弦曲线：cos j |
0.00…1.00 |
0.01 |
计算值P / AP，显示> 10 W. |
±(10% 读数+5 数字) |
|
|
|||||||
|
L和N之间的剩余电流DI |
0.00…31.00mA~ |
10μA |
|
— |
|
— |
— |
|
±(10% 读数+10 d) > 10 数字 |
±(5% 读数+5 数字) |
1 |
1 |
|
|

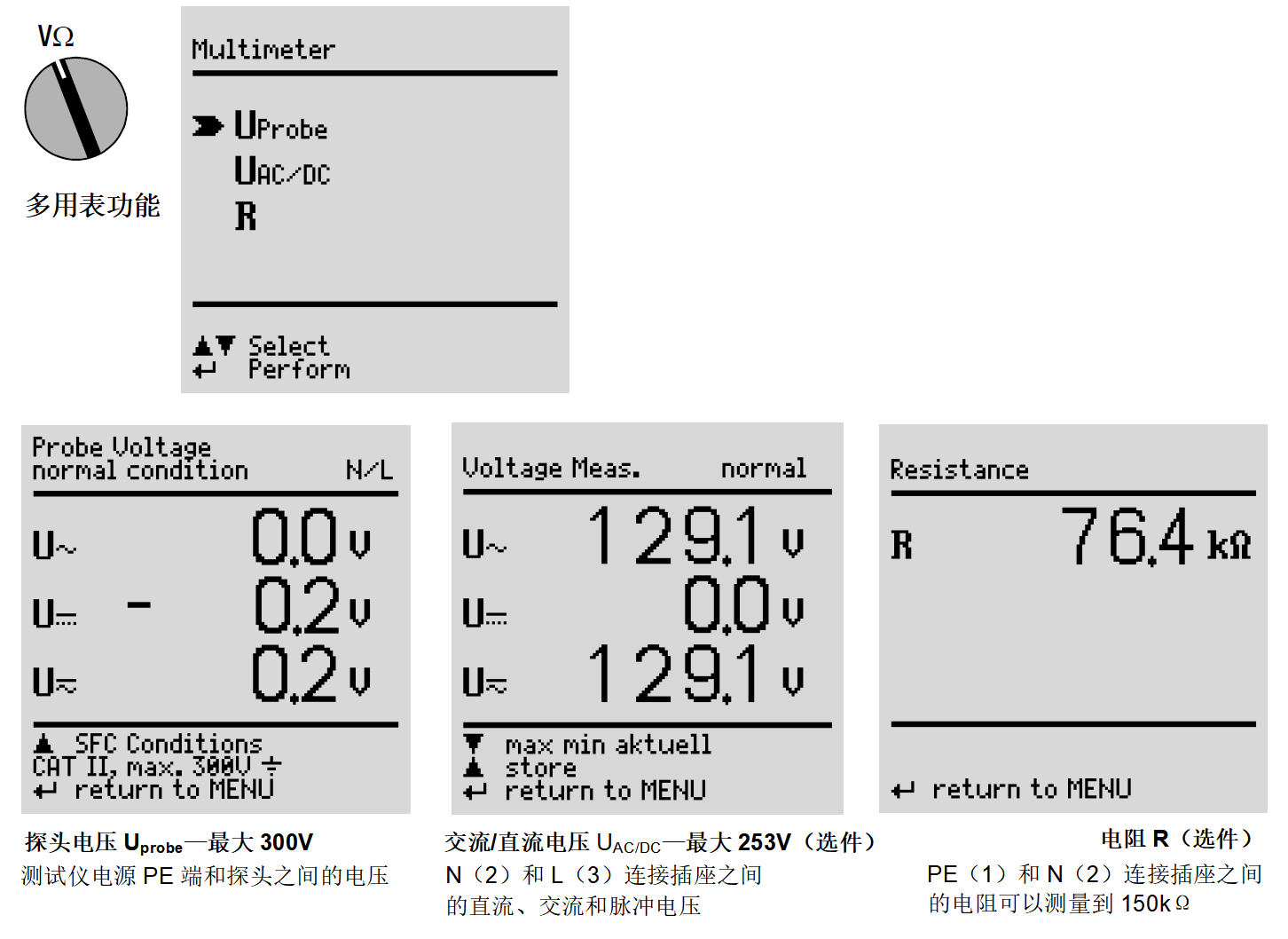

UAC/DC |
电压 |
|
0.1V |
|
— |
|
— |
— |
|
±(5% 读数+10 数字) |
±(2.5%读数+5 数字)> 10 数字 |
253 V |
连续 |
|
UProbe |
探头电压 |
|
0.1V |
|
— |
|
— |
|
|
— |
±(2.5%读数+5 数字)> 10 数字 |
253 V |
连续 |
|
R |
电阻 |
0 …150.0 kΩ |
100Ω |
|
< 20 V – |
|
1.1 mA |
— |
|
— |
±(1% 读数+3 数字) |
253 V |
连续 |
|

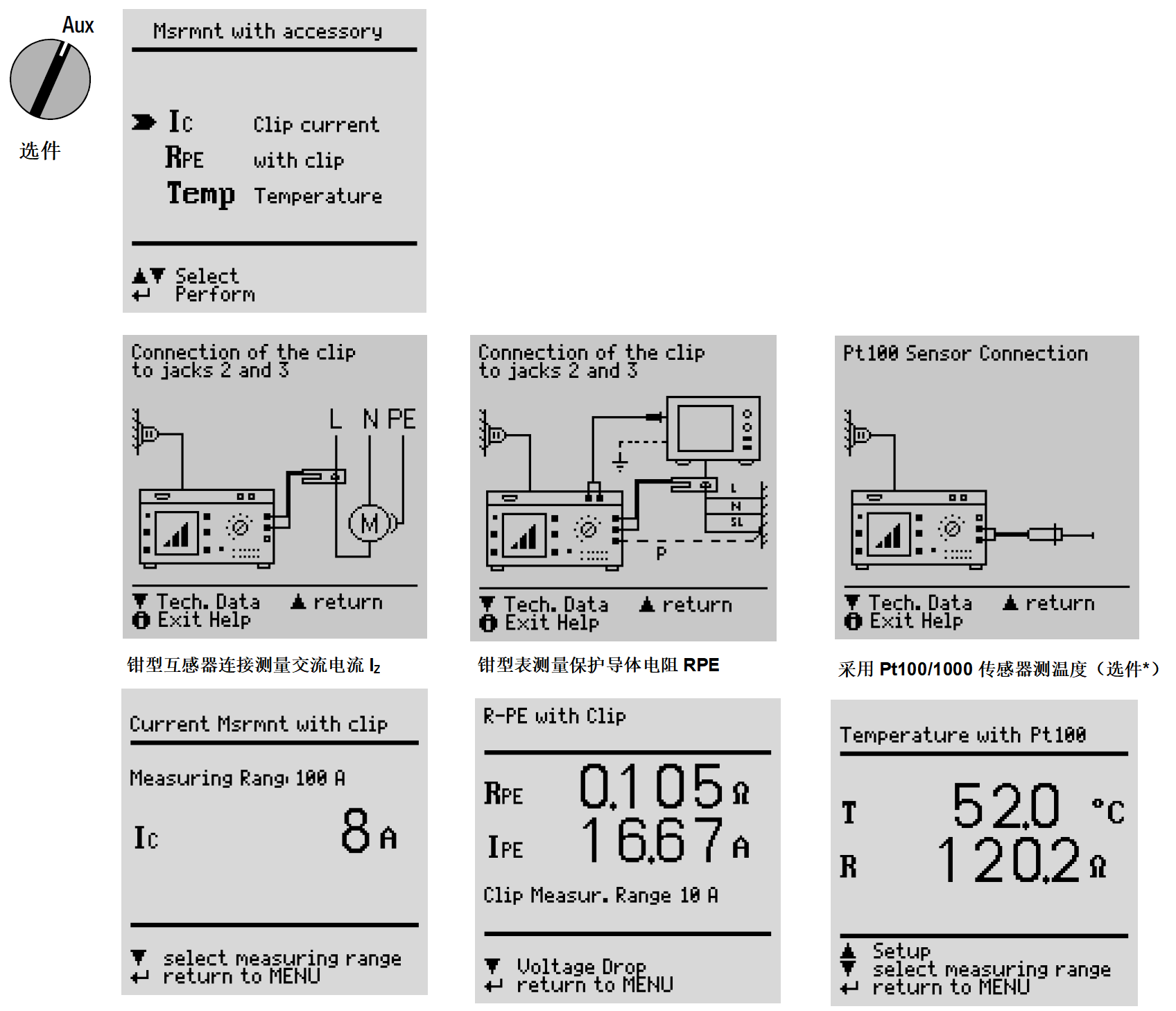

ICLIP |
当前通过 夹式电流 - 电压转换器 WZ12C |
0.000 …10.00A~ |
1mA |
|
— |
|
— |
1.5 MW |
|
— |
±(3% 读数+10 数字)> 10 数字 没有剪辑 |
253 V |
连续 |
|
0… 100A~ |
1 A |
|
— |
|
— |
1.5 MW |
|
— |
253 V |
连续 |
|||
|
温度 |
温度 使用Pt100/Pt1000传感器 |
-200 …-50℃ |
1℃ |
|
< 20 V – |
|
1.1 mA |
— |
|
— |
±(2% 读数+1 °C) |
10 V |
连续 |
|
-50.1….+300.0℃ |
0.1℃ |
±(2% 读数+1 °C) |
10 V |
连续. |
|||||||||
|
+300…+850℃ |
1℃ |
±(2% 读数+1 °C) |
10 V |
连续 |
|||||||||
参考范围
线电压 115 / 230 V ±0.2%
线路频率 50/60Hz ±0.1%
波形 正弦（有效和有效之间的偏差）矫正值<0.5％）
环境温度 +23℃±2K
大气湿度 50%（相对±5%）
负载电阻器 线型
公称使用范围
线电压 103.5V至126.5V 或 207V至253V
线路频率 50Hz 或60Hz
波形 正弦
温度 0℃至+50℃
