激光定位灯检测模体

1.    将激光定位灯检测模体水平置于检查床上,调整位置,使模体中心定位线和CT放疗模拟定位辐射源机架激光定位线完全重合,用不超过2mm 的层厚扫描出模体中心的断层影像,3个小圆柱中的铅球应完全成像。

2． 将激光定位灯检测模体水平置于检查床上,调整位置,使模体中心定位线和外置激光定位线完全重合,然后进床平扫获取定位片。在定位片上准确定位,用不超过2mm 的层厚扫描出模体中心的断层影像,3个小圆柱中的铅球应完全成像。

3． 测量外置顶部激光重复定位精度,首先在检查床上标记好激光线移动的起始位置,横向移动30cm 后,记下激光线的终点位置,重复测量3次以上,重复定位精度不超过±2.0mm。

4. 主体材料：塑料钢 POM

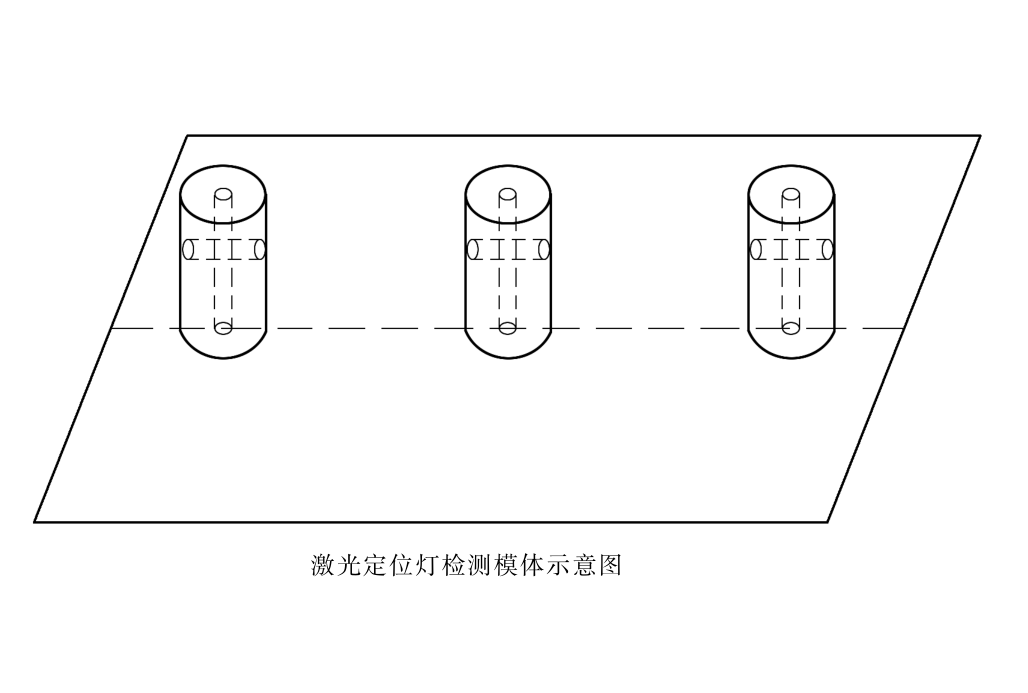

5. 模体结构：底板3个20mm直径圆柱上方各有一组沿三维X、Y、Z方向分布的直径1.0mm的圆孔；

6. 铅球：圆孔交汇处放置直径1mm铅球，三个铅球在同一条扫描层面上，间隔125±0.2mm；距基板底面距44.75±0.2mm，距隔柱顶面距19.75±0.2mm

7. 误差：三个小柱中铅球所在位置与轴向面距离误差≤1mm；

8. 基板尺寸：320×100×20mm。
