CDR1078 医用数字摄影系统综合检测模体(200162)


产品型号:

200162

标  准:

JJG 1078-2012 医用数字摄影CR&DR系统X射线辐射源检定规程

YYT 0741-2009 数字化医用X射线摄影系统专用技术条件


应用范围:

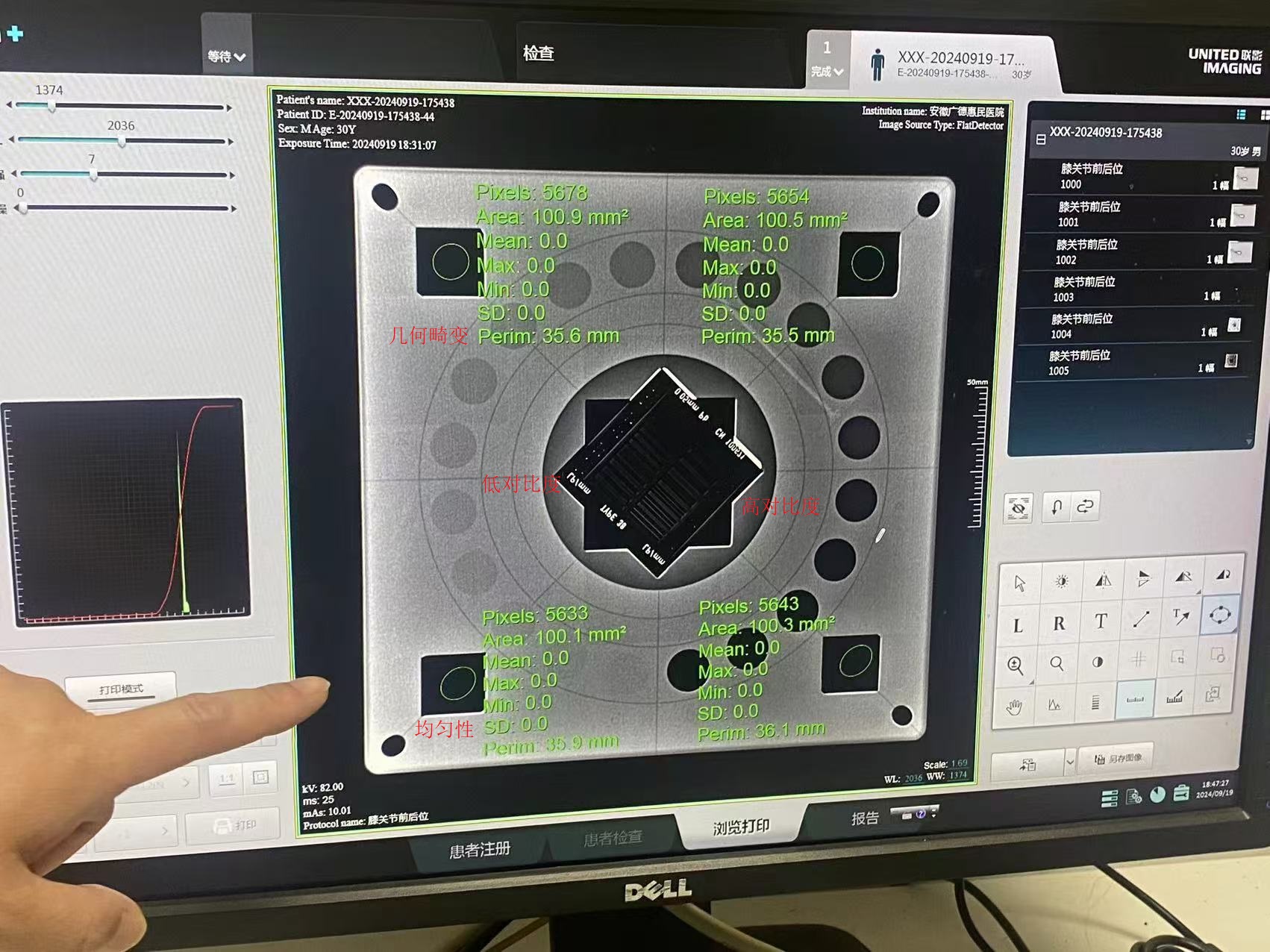

一次曝光完成六个成像性能指标检测,线束轴垂直度, 空间分辨力,低对比度,残影,影像均匀性,图像几何畸变.


产品简介:

用于CR/DR数字摄影系统成像质量性能的检测


技术参数:

1.  模型基材料:锻造铝板,纯度>99.5%,正方形,外尺寸200mmX200mm±0.1mm,厚度20mm+0.05mm

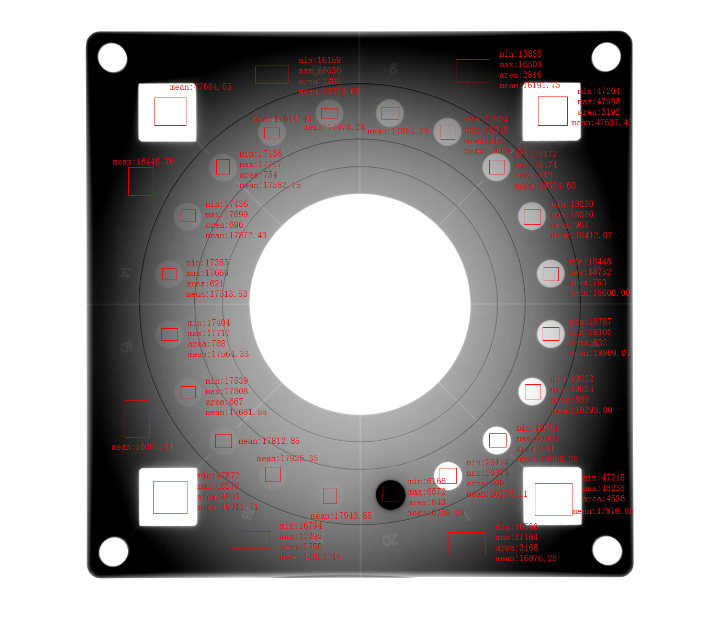

2.  低对比度测试区:圆孔直径15mm±0.05mm,20组,顺时针,环形分布,等间距。深度按顺序逐次增加,孔深偏差小于±0.02mm,侧边标注对应打码编号(非全部)(详细指标见下表)。

19组 对比度范围为:0.35%, 0.55%, 0.75%, 0.95%, 1.1%, 1.3%, 1.6%, 1.8%, 2.2%, 2.6 %, 4.4%, 5.3%, 6.8 %, 7.4%, 8.8%, 10.7%, 12.5%, 14.5%, 16.0%.

1组   全遮挡不透射靶区:可做残影试验。

序号

孔深(mm)

对比度

序号

孔深(mm)

对比度

1

3.2

0.16

11

0.44

0.022

2

2.9

0.145

12

0.36

0.018

3

2.5

0.125

13

0.32

0.016

4

2.14

0.107

14

0.26

0.013

5

1.76

0.088

15

0.22

0.011

6

1.48

0.074

16

0.19

0.0095

7

1.36

0.068

17

0.15

0.0075

8

1.06

0.053

18

0.11

0.0055

9

0.88

0.044

19

0.07

0.0035

10

0.52

0.026

20

2.0mm Pb

不透射

3.  影像均匀性:4个边长20mmX20mm±0.02mm正方形通孔,位于测试板四角,位置距两侧外边缘等距:20mm±0.02mm。

4.  空间标尺和几何畸变:视野角标 200mm,180mm,160mm,中心垂直轴一条,水平轴一条,对角线2条。影像增强器几何失真测试环3条:直径160mm ,120mm,100mm。

5.  射线轴准直定位槽:圆槽,直径80mm,深3mm。内置测量筒,筒基座直径80mm,高150mm,在中心轴测试钢珠2只,直径1mm。射线中心轴与测量筒中心轴重合。

6.  空间分辨率:检测空间分辨率0.6 –5.0 lp/mm, 45° 嵌入式卡槽设计,分辨率测试卡可呈45°、水平或垂直三个方向排列。(测试卡边长边长50mm+0.5mm)


商品详情:

订货号:

简述和配置单(Ordering Information)

价格

200162

标配:CR DR综合检测模体1只,高对比度支撑块1只



200162+

200487

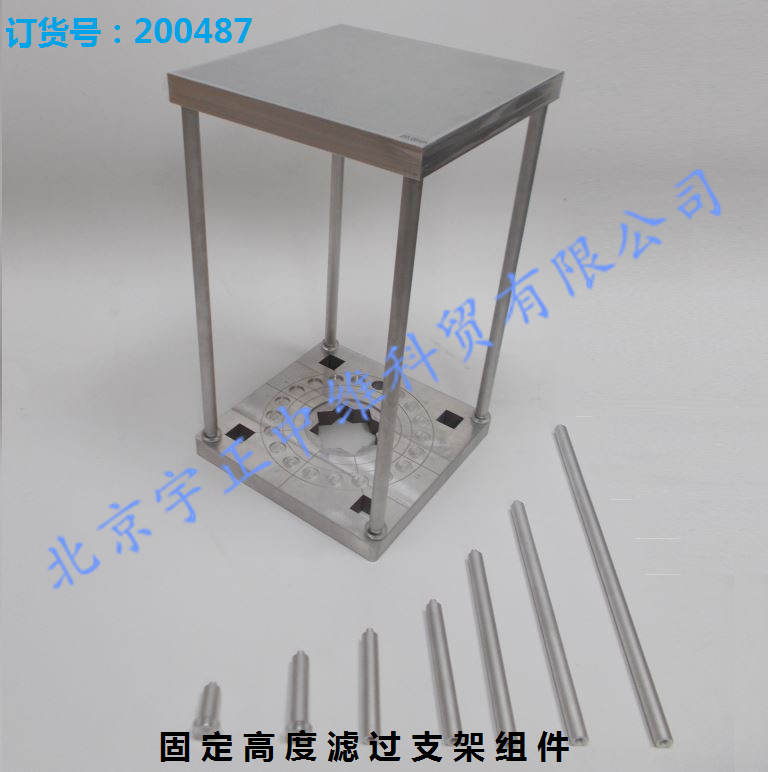

配置:200162型 CDR综合检测模体 1只,2.5 / 5.0 / 7.5 / 10.0 / 15.0 / 20.0 / 30.0 cm 七组高度(任选2组, 关节间可任意组合使用),200275型20mm厚衰减铝板1只



200163

接收客户订制,材质:铝质纯度可选择AL99.99%
