提供多种灵敏度规格的测试卡供选择

医用X射线图像增强器对比灵敏度测试标准模体

1．  模型基材料：锻造铝板，纯度>99.5%，圆形，外径按照影像增强器入射视野1:1订制，厚度20mm+0.05mm

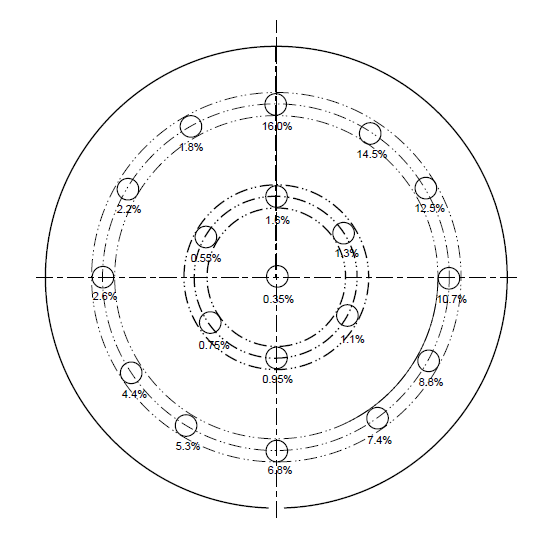

        200374  铝基盘外径230mm±0.2mm，对比灵敏度测试区：圆孔直径15mm±0.05mm，19组，环形分布，等间距。

模拟对比度分别为:16%，14.5%，12.5%，10.7%，8.8%，7.4%，6.8%，5.3%，4.4%，2.6%，2.2%，1.8%，1.6%，1.3%，1.1%，0.95%，0.75%，0.55%，0.35%

图示为200374示意，需依据客户照射野实际要求定制加工

2． 模型基材料：锻造铝板，纯度>99.5%，圆形，外径按照影像增强器入射视野1:1订制，厚度20mm+0.02mm

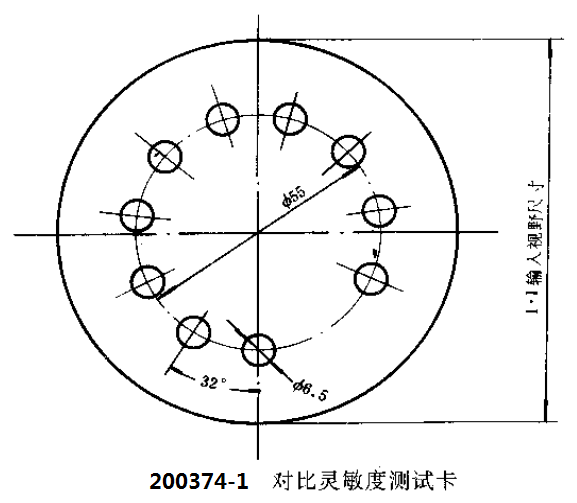

       200374-1 对比度灵敏度测试区：圆孔直径6.5mm±0.05mm，10组，环形分布，间距32度夹角。模拟对比度分别为:7.0%，6.0%，5.0 %，4.0%，3.5%，3.0%，2.5%，2.1%，1.75%，1.5%

3． 模型基材料：锻造铝板，纯度>99.5%，圆形，外径按照影像增强器入射视野1:1订制，厚度20mm+0.02mm

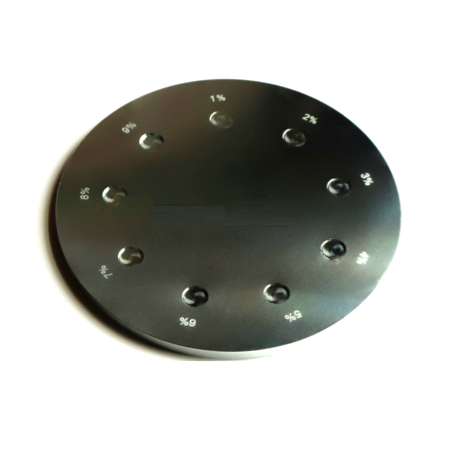

       200374-2 对比度灵敏度测试区：圆孔直径10.0mm±0.05mm，10组，环形分布，等间距。模拟对比度分别为: 9.0%，8.0%，7.0%，6.0%，5.0 %，4.0%，3.0%，2.0%，1.0%

                                         200374-2

4． 模型基材料：锻造铝板，纯度>99.9%，圆形，外径按照影像增强器入射视野1:1订制，厚度20mm+0.02mm

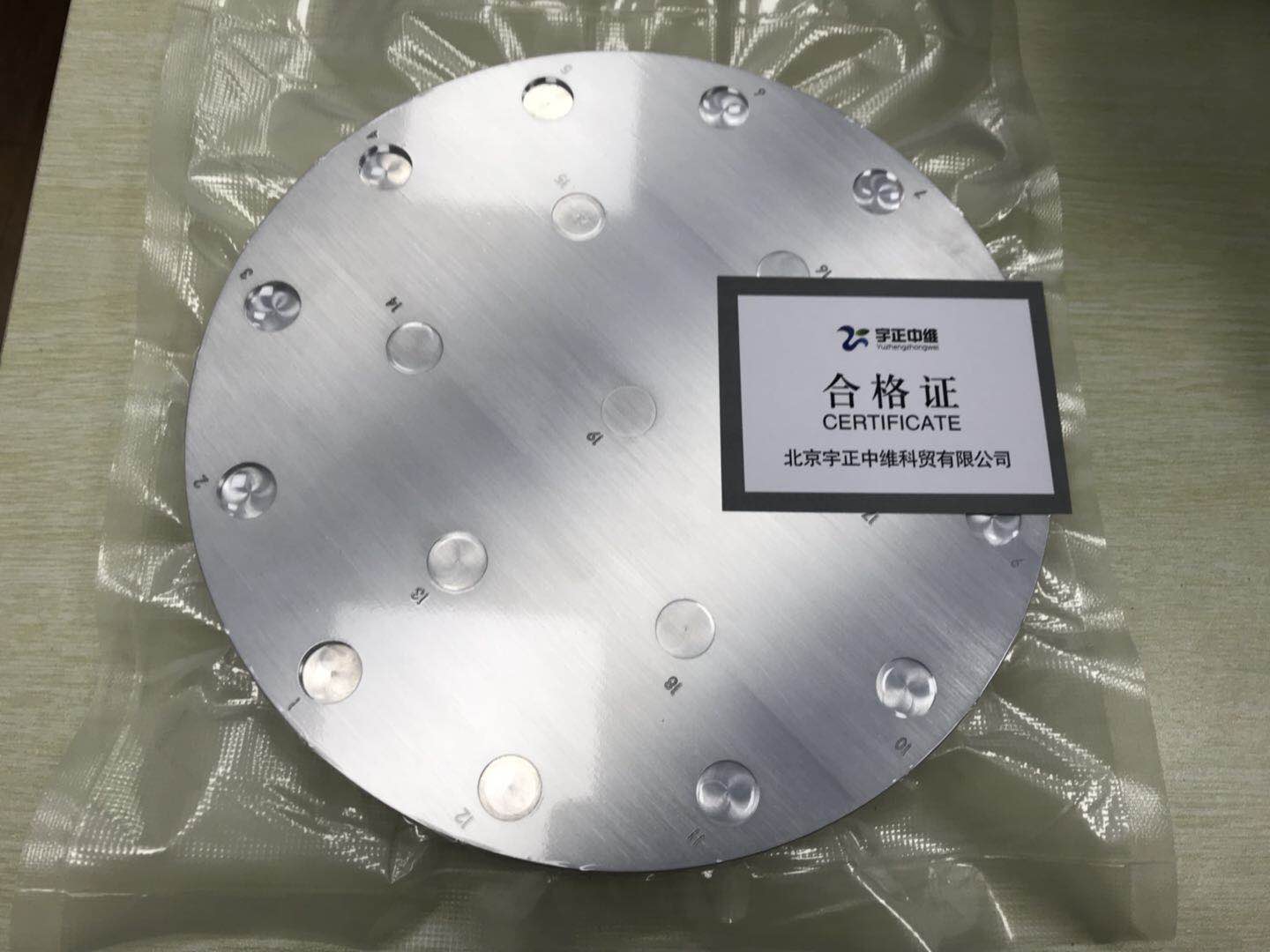

       200374-3 对比度灵敏度测试区：圆孔直径10.0mm±0.05mm，18组，环形分布，等间距。模拟低对比度值：1．O％，1．4％，1．8％，2．3％，2．7％，3．3％，3．9％，4．5％，5．5％，6．6％，7．6％，8．6％，10．8％，12．3％，14．5％，16．O％，18．O％，20．0%，低对比度误差：±0.02mm（随货提供检测证书）
