YY/T 0741 DR多功能测试体模(200903)


产品型号:

200903

标  准:

YY/T 0741-2018   数字化摄影X射线机专用技术条件




应用范围:

*模体为DR成像系统的图像性能测试专用

*内有高对比度分辨率、低对比度分辨率、动态范围、铅尺等图像性能测试模块

*配套25mm厚,99.5%以上纯度的铝衰减模块

*模体内的空间分辨率测试卡:为0.1mmPb的分辨率线对卡,分辨率为0.6 ~ 5.0 Lp/mm,详情见下





产品简介:

可用于数字X射线摄影图像性能指标评价的测试体模


技术参数:

多功能测试卡由下面几个部件构成,总厚度达18.5mm

1) 基体铜板,其厚度为1.5mm,边长为 300mm×300mm

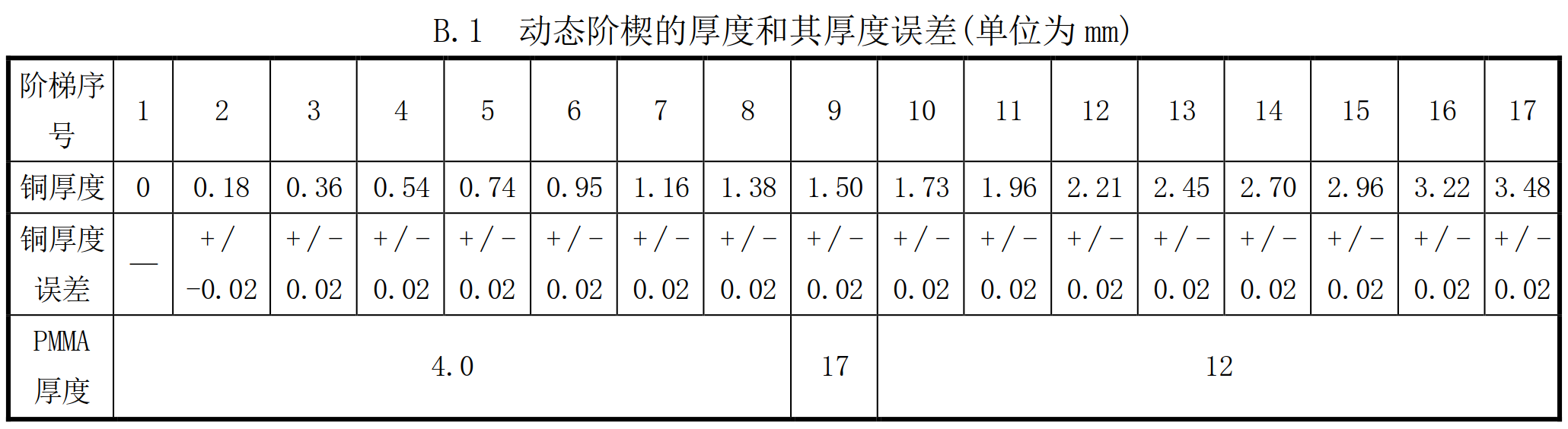

2) 动态范围的测量铜阶楔(见图 B.1 中 No.2),其外径为 150mm,内径为 110mm,由 17 个阶梯组成,每一阶梯铜厚度在表 B.1 中规定。表中铜厚度包括上述铜板的厚度(1.5mm),阶梯 1 到阶梯 8比基体铜板薄,阶梯10到阶梯 17 比基体铜板厚。

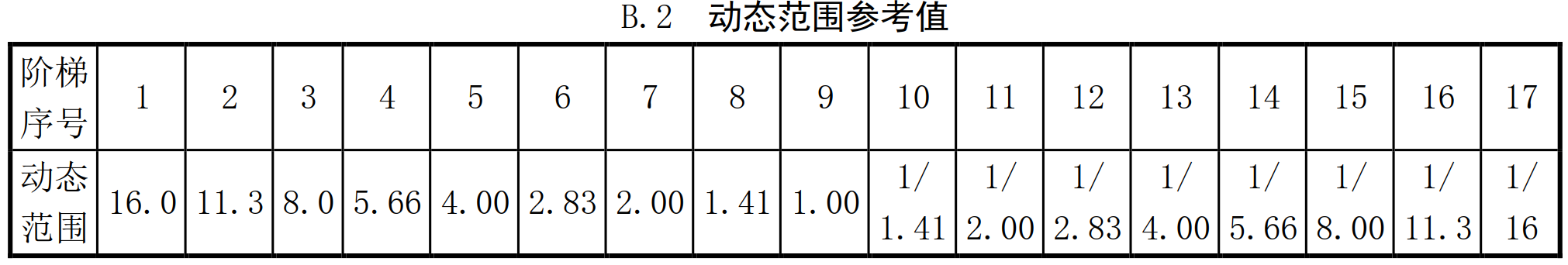

3.当 X射线管电压设置在 75kV和使用 25mm Al 衰减体时,则每一个铜阶楔相对于第 9阶梯的动态范围参考值见表 B.2。

4.空间分辨率测试卡:由 100μm 厚的铅箔和空间分辨率从 0.6LP/mm 到5LP/mm 的线对组成,可测分辨率为:0.6,0.7,0.8,0.9,1.0,1.2,1.4,1.6,1.8,2.0,2.2,2.5,2.8,3.1,3.4,3.7,4.0,4.5,4.6,5.0LP/mm。

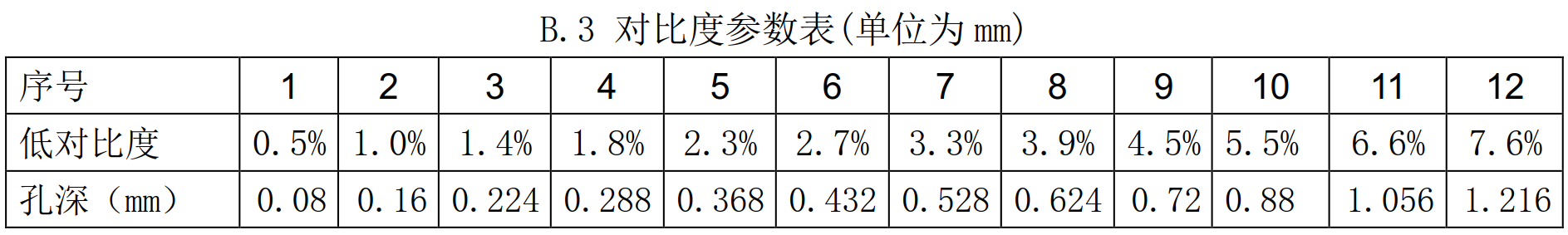

5.低对比度物体组件,其直径为10mm 深度不同的孔(见图B.1中 No.3) ,用于检验低对比度分辨率,当X射线管电压为 75kV 和使用 25mm Al衰减体时,孔的深度和对比度见表 B.3

6.均匀性测试区域,铜板测试区域,其厚度偏差为+/-0.05mm。
7.影像接收面刻度尺,单位为 cm。

8.配套的衰减体是一个25mm厚的铝板,其纯度不低于99.5%,放置在尽可能靠近限束器出口处。


商品详情:

订货号200903:YY0741 DR图像多功能测试体模

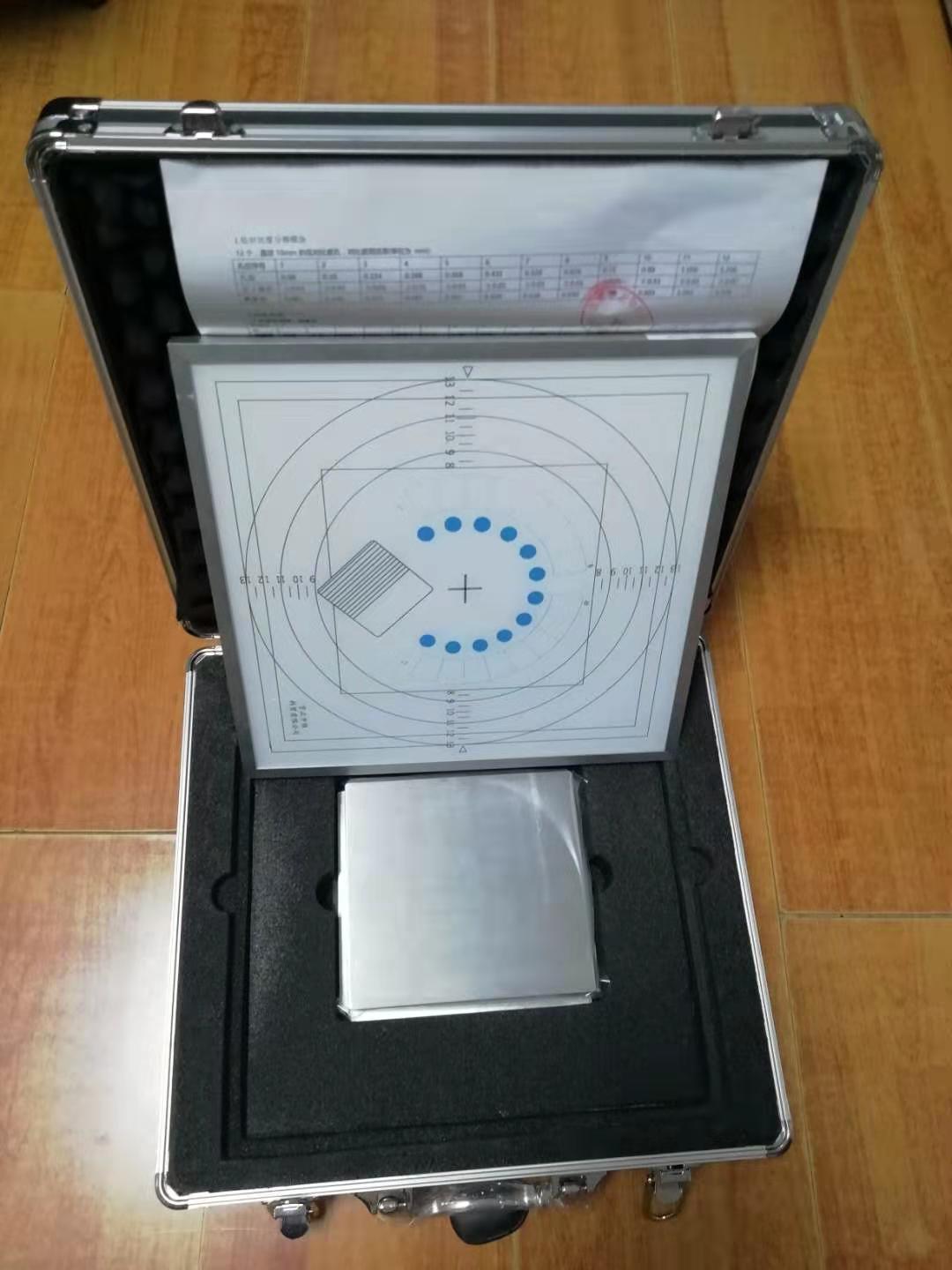

标准配置:0741型测试体模1块,25mmAL厚铝滤过1块,测试数据1份,便携箱1只



长骨图像拼接铅直尺请见 ,200864

http://www.bjyzzw.com/fsxsfw/304.htm


订货信息:


订货号 配置及描述 期货价 现货库存 订购数量 选择
200903 YY/T 0741 DR多功能测试体模(200903) 0 1
200864 不透射铅刻度尺(200864) 0 1
